本文介绍的公用电话计费器是用普通计算器改制而成的，电路简单，计时计费准确，成本低廉，不影响计算器原有功能。
工作原理
众所周知，一般计算器具有连加功能。当工作于连加状态时，只需按“=”钮，计算器便将其初始数据重复连加。每按一次按钮其数据加一次。这里介绍的计费器就是利用这一功能，每一分钟或三分钟自动闭合一次“=”钮，使计算器完成自动计费。计费数据既便于准确地收取电话费，也便于用户自己掌握通话时间。

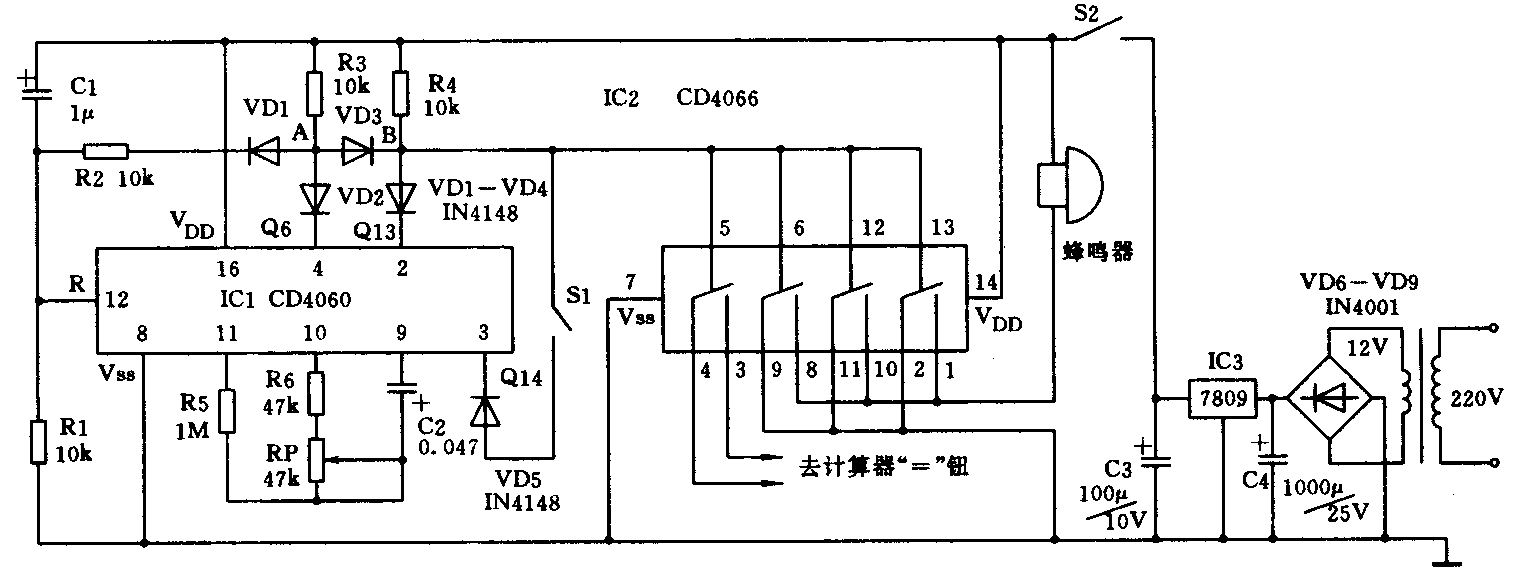

电路如下图所示：十四位二进制计数器CD4060的⑨⑩脚外接元件和内部反相器构成多谐振荡器，振荡频率可以调整在275Hz左右，经过分频后其周期接近二分钟，即接通电源一分钟后Q13输出高电平。此高电平送往双向模拟开关CD4066控制端，使模拟开关闭合，一方面接通计算器“=”按钮，计算器连加计费，另一方面使蜂鸣器发出声音告知用户已过一分钟。VD2、VD3和R3组成与门电路，经0.5秒左右Q6输出高电平，使A点电位变为高电平。此高电平经VD1、R2送往IC1的脚，使CD4060清零复位，各输出端输出低电平，模拟开关断开，蜂鸣器停响。此后电路又自行启动进行第二次计时，计算器再连加计费，直至断开S2才停止计费。闭合开关S1，VD3、VD4和R4构成与门电路，只有当Q13、Q14都输出高电平时，B点为高电平，计算器三分钟计资一次。
元件选择及制作使用
IC1选用CD4060、CC4060及 MC14060等， IC2选用CD4066、CC4066及C544等，IC3选用9V三端集成稳压器，R6及C2选用精度较高的电阻和电容，其它元件均无特殊要求。将计算器钻一小孔，用两根细线焊在“=”钮位置，注意焊点要细小牢固，此细线上接一插头，计费器IC2③④脚引出两线接一插孔。只要按原理图安装无误电路即可正常工作。调整RP便蜂鸣器每一分钟响一次，闭合S1便蜂鸣器每三分钟响一次。
使用说明：使用时将插头插入插孔，问清用户通话地名，将通话单价输入计算器，使计算器工作于连加状态。用户拨通电话后，闭合S2即可自动计费，通话完毕后断开S2。如果用户拨打市内电话，闭合S1每3分钟计费一次。充分利用计算器功能还可预先将每次通话附加费输入计算器进行累加。因整个电路耗电很小，也可使用9V叠层电池供电。(马昌金 郑兴才)
