555定时器有着广泛的用途和开发潜力，有关它的应用电路已有好几千种。下面将介绍本人研制成功的一种新的应用电路，用555组成的可调节对称性相差180°的双三角波发生器，与整形驱动电路配合可组成各种双触发电路特别是用于半桥式开关电源有着相当优异的性能。

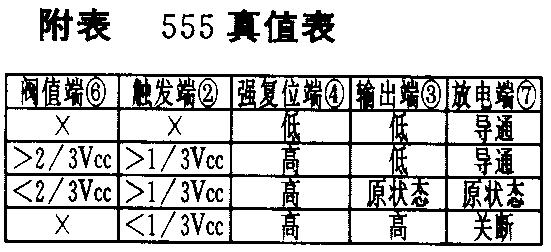

刚加上电源时，触发端②<1／3V\(_{CC}\)，强复位端④为高电位，阈值端在任意电位，则输出端③为高电平，555内部放电管关断，⑦脚处于高电平。

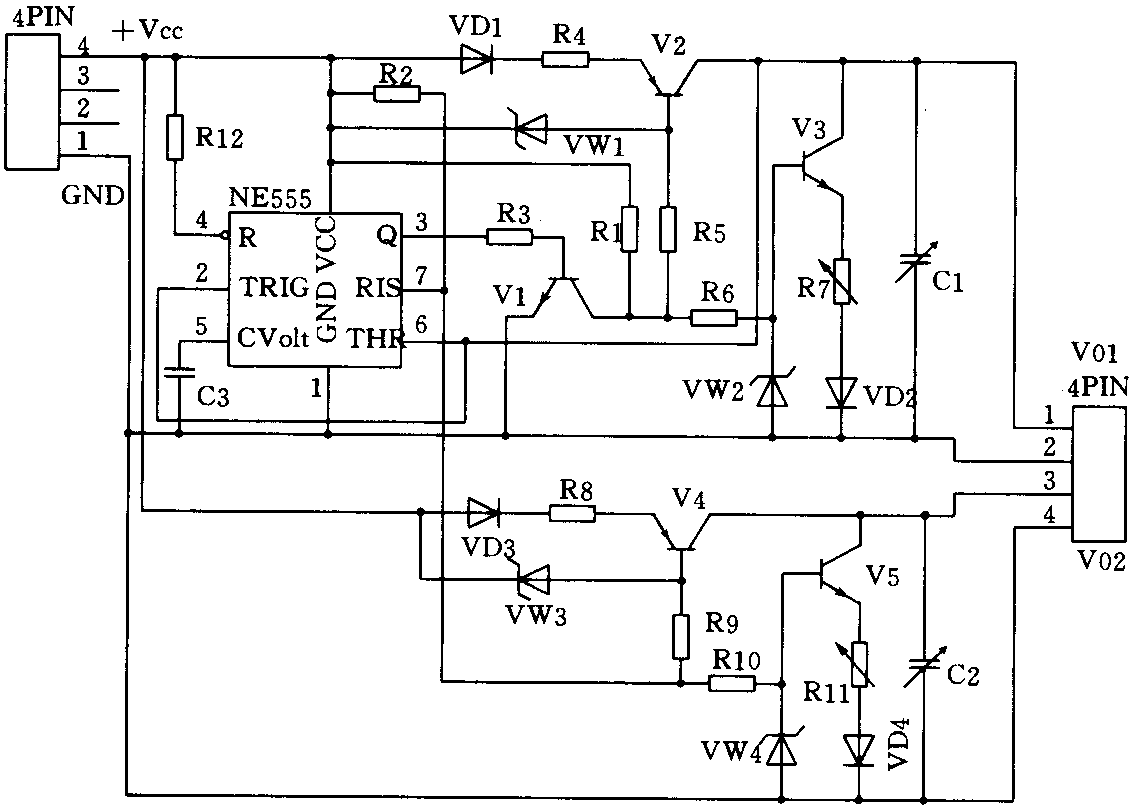

1．③脚为高电平时，V1集电极为低电平，V2组成的恒流源开始对电容C1充电，形成三角波的上升沿，V01上升，在V01＜ 2／3V\(_{CC}\)时，只要强复位端④脚为高电平，输出端和放电端就保持原状态，在V01>2／3VCC时，电路翻转，输出端③脚变为低电平，放电端①脚导通，V1集电极变为高电平，V2组成的恒流源截止，V3组成的恒流源导通，电容C1上所充的电压对V3组成的恒流源放电，形成三角波的下降沿，直到触发端②脚电压小于1／3V\(_{CC}\)，电路又翻转，形成三角波的上升沿，这样周而复始的翻转在输出端变得到稳定可调的对称性的三角波。
2．当③脚为高电平时，⑦脚内三极管关断，处于高电平，待555第一次翻转后，⑦脚变为低电平，V4组成的恒流源对C充电，形成三角波的上升沿，同时C1又对V4组成的恒流源放电，待第二次翻转时，⑦脚变为高电平，C2对V5组成的恒流源放电，形成三角波的下降沿，由于以上都是恒流充放电，形成三角波，这样周而复始的下去，便在两输出端交替地出现三角波，在555的集中控制下，相差180°两三角波的幅值均为1／3V\(_{CC}\)～2／3VCC，其对称三角波的振荡频率可以这样计算。
f＝（VD\(_{W}\)－VD－V\(_{BE}\)）／8RC，如取VDW=3.3V，V\(_{D}\)=0.7V，VBE=0.6V，R4=3.3k则
f=（3.3－0.7－0.6）／（8×3300×C）×10\(^{6}\)≌（75.8／C）（Hz）其中C的单位为μF，f的单位为Hz。调节C即可改变振荡频率，当然调节R也可改变振荡频率，电路中R7、Rll分别可以调整三角波的对称性。
该电路有着广泛的用途，可以用于它激式开关电源的触发电路，特别是对半桥式开关电源有着更优异的性能。也可用于大功率三相可控硅，全控桥系统以及逆变系统等，也可作为实验室观察对称三角波、正弦波、矩行波等之用，再利用强复位端便可组成各种双向或多向保护电路。（万兵）
