目前在房地产开发中，沙盘模型被大量采用，其电路控制模式有手工按键和微机控制两种方式。前者演示不方便，后者制作不便且造价高。本电路以COMS集成电路为基础，以极简单的电路组合完成了可输出128路的控制电路。

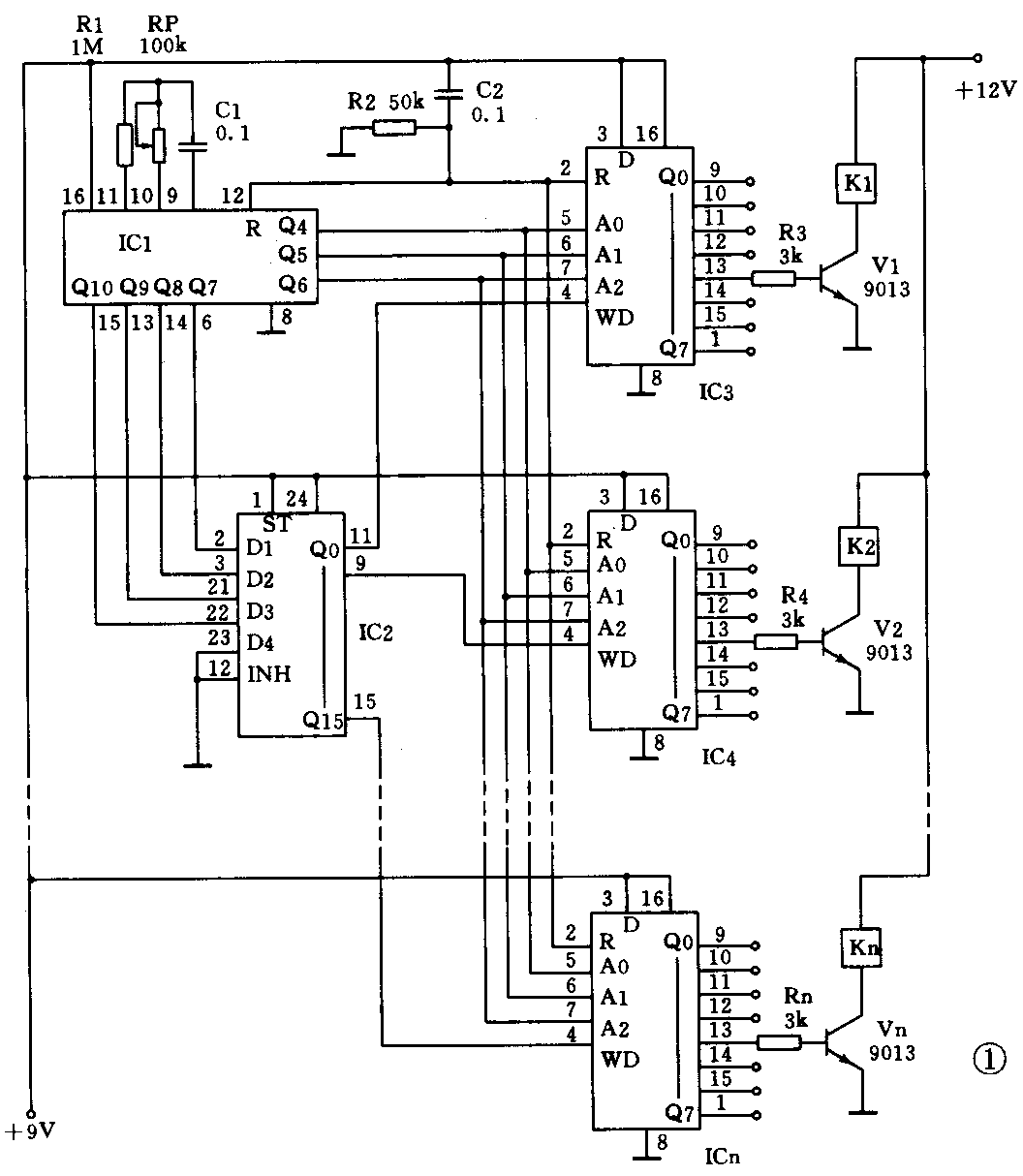

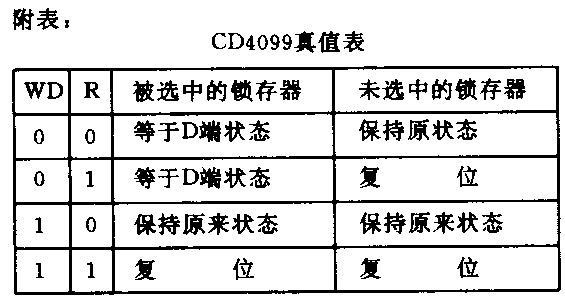

电路原理：时序控制电路原理图见图1。IC1是1片14位二进制串行计数器／分频器和振荡器。电路内部具有振荡电路，外接相应元件便可使其振荡。IC2是一片4位锁存／4-16线译码器，其工作时低电平有效，Q端的状态取决于D1～D4的状态。当输入二进制码时，被选中的输出端为低电平。例如；当D1、D2、D3、D4接收二进制码“0001”时，Q1端输出低电平。IC3～ICn是8位可寻址锁存器，其真值表见附表。由真值表可知WD、R端为低时，被选中的Q端等于D端状态，未被选中的Q端保持原来状态。当WD端为低时，被选中与未被选中的均保持原来的状态，被选中与否则要看A0～A2的接收情况。
当电源接通瞬间，由C2给IC1、IC3～ICn复位信号，使其清零。IC1开始振荡，刚开始产生的二进制码“0000001”后四位“0000”由Q7～Q10送到IC2的D1～D4，此时IC2的Q0端被选中，输出低电平，并将此信号送到IC3的WD端，IC3被选通，可以接受信号。由于IC1刚开始产生二进制码的前三位“001”由IC1 Q4～Q6送入IC3的A0～A2，所以IC3的Q0被选通输出高电平。此高电平信号可经三极管放大去推动可控硅、继电器等去执行具体控制功能。当振荡器振荡为第五周期时，即Q4～Q10产生“0000101”时，由于后四位仍是“0000”所以IC2仍是Q0被选通，其低电子信号仍使IC3处于接收状态。IC1的前三位变为“101”，因此IC3的Q4端便被选通，V1驱动继电器工作，从而实现控制功能。其余过程同上，读者可自行分析。值得一提的是，由IC3真值表可看出：当R为低WD无论高、低，未被选中的Q端总是保持原来状态，被选中的Q端等于D端状态或保持原状态。本电路正是利用了这一特性来实现信号选通后一直保持的功能。这样，将不会因时序一过而断电须另设计一套维持电路。因此本电路非常合适沙盘电器的时序控制使用。另外，在图2中给出IC2和IC3的各腿功能，以方便读者使用。图1中只画出了三个输出控制，根据需要IC2可控制16片锁存器。
电路调试和元件选择：此电路只要安装无误，通电即可工作。在使用中，根据控制的需要，调整RP产生所需振荡频率，便可完成时间分配。比如IC1 Q4端每3秒输出一个脉冲，此时IC3的Q4～Q7每3秒依次被选通一个，当ICn的Q7被选通时是384秒。在实施电路时序控制时，只要所有被控电器的时间预先确定，便可根据需要来调整振荡频率和选择合适的输出端。为保证振荡频率稳定，9V电源应使用三端稳压器后输出，且不宜与执行电路共用电源。电路中，IC1可选用CD4060，IC2可选用CD4515，IC3～ICn可选用CD4099，三极管V1～V3选用9013，继电器K可根据控制对象来确定其规格，其余元件无特殊要求。（赵文华 章新华）
