笔者在从事电话机维修中接触到了各种类型的无绳电话机，通过摸索和尝试、积累了一些无绳话机维修经验，现摘录如下，供同行参考：
例一：一台神脑739长距离无绳电话机一开电源，通话、充电、对讲指示灯全亮，不能打电话。

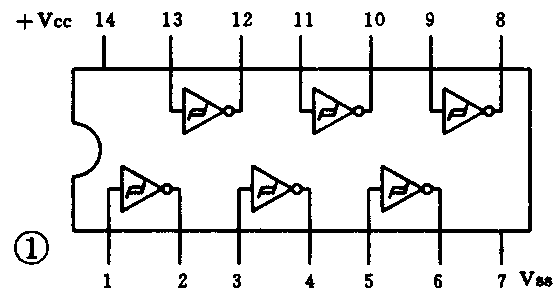

故障分析与检修：由于没有电路图，故障分析应从集成电路入手，这样可以少走很多弯路。该机的故障主要是座机部分。首先测座机的集成电路静态和动态电压，然后同正常机的电压相比较。正常机的电压见附表。通过比较发现施密特触发器CD40106BE的电压不正常。取下CD40106BE测其脚间电阻，发现已损坏，该触发器的内部原理图见图1。更换一只新的CD40106BE后故障排除。
例二：一只曼哈顿209型无绳电话机手机出现能拨号但不能接听电话的故障。
故障分析与检修：经询问顾客，知道该机故障是由于摔打出现的。所以基本上判定机子被摔后元器件有损坏，属于硬故障。但打开手机后并未观察到有损伤的元器件，通过示波器检查，发现接收部分本振无标准等幅波，取下振荡管测量完好。取下晶振40.576M测量管脚阻值无穷大，不能说明问题。再摇动仔细听，发觉晶振内有响声，判断内部石英片已碎裂。换一相同频率的晶振后却仍然打不通电话。遂又继续向下查。根据已有的经验，取下所有的石英元件检查。当查到455E晶体振荡器时，又听见内部有响声，更新后故障排除。
例三：TL6709无绳电话机无论是手机还是座机，拨号时均有拨号音，但拨号后拨号音不断。
故障分析与检修：主机拨号无效，证明故障主要发生在座机，因为回路电流过大所致。拨号及话音通道晶体管V1为2N5401、PNP管，V2为C3200，NPN管。用万用表分别接入两管的集电极回路，短路eb极看Ic是否为零。V2的Ic≈2.5mA，短路eb后Ic≈0。V1的Ic≈25mA，短路eb后Ic无变化。拆下V1检查，ce极已击穿，换一新2N5401后恢复正常。
例四：TL6709无绳电话手机不能呼叫座机，也不能打开座机，座机可呼叫手机，可打电话。
故障分析与检修：座机可打电话，说明座机拨号系统和通话系统是好的，故障应在座机的无线接收部分和手机的无线发射部分。究竟在哪一部分，如果用信号发生器和频率计检查，很容易确诊。如果没有上述仪器，可用下述方法帮助判断：将调频收音机的指针调到90MHz附近，然后将手机靠近收音机，打开手机发射开关。如果手机发射正常，可在收音机某一处消除静噪声，或者使调谐指示灯亮。可轻轻旋转调谐旋钮，找到这一点。如果整个波段都没有谐振点，就证明手机发射部分有问题。如果收音机收到这一信号，说明手机有发射，继续按动拨号数字键，收音机里应发出清晰的拨号音，即可判定手机的拨号功能是否正常。
该机通过试验，确定手机基本完好，故障在座机接收部分。测量座机各个集成电路和晶体管电压，同完好机的电压对比，发现单音频解码集成块LM567CN的⑧脚电压在接收信号时不从静态的9V降至动态的0V，说明选频电路未收到（或未输出）音频信号。顺着通路查变频电路MC336lP⑨脚，用示波器检查无图2所示的正常波形，而脚有调频信号输入。分析认为3361工作不正常，可能造成的原因有：3361损坏；振荡器的外接阻容或晶振元件有故障；AFC系统有故障。由于3361的各脚电压均正常，损坏的可能性不大，故先检查外围元件。当拆下10.245MHz晶振测量无误后再焊回时，突然整机恢复了正常。这说明故障是由于10.245MHz石英晶振内部断路造成的，因为晶振内部的石英片非常薄，嵌在两个支架上，遇振动很容易出现接触不良。本例故障晶振在拆下检查时，支架受高温变形，支架同晶片重新接触良好，致使故障排除。

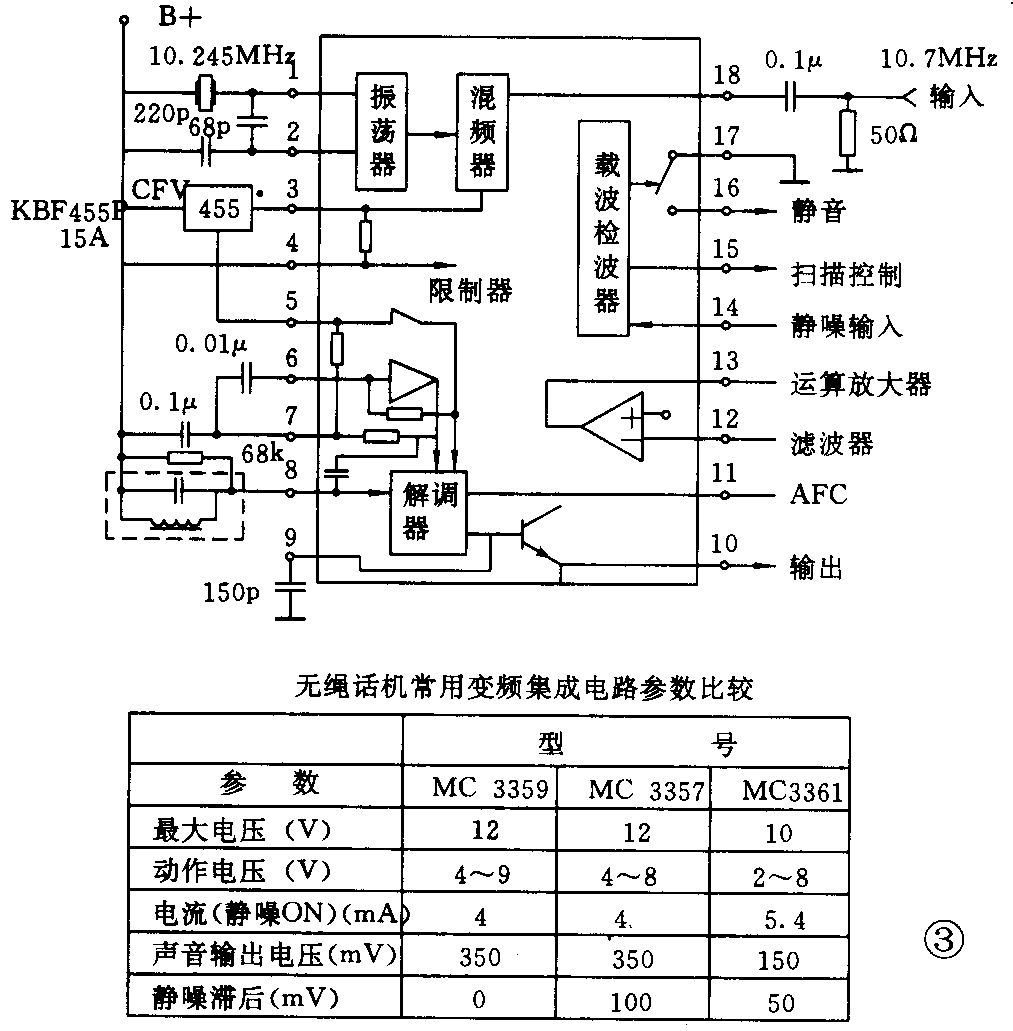

图3给出了无绳电话机常用的变频集成电路MC3359的内部功能图，以及相似型号的MC3357、MC3361的参数比较。

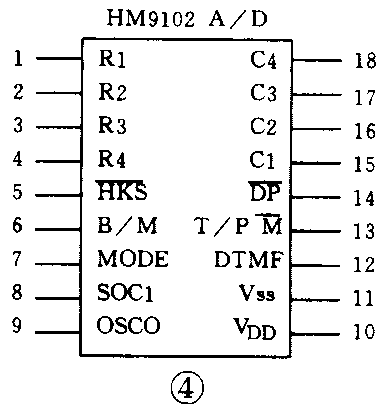

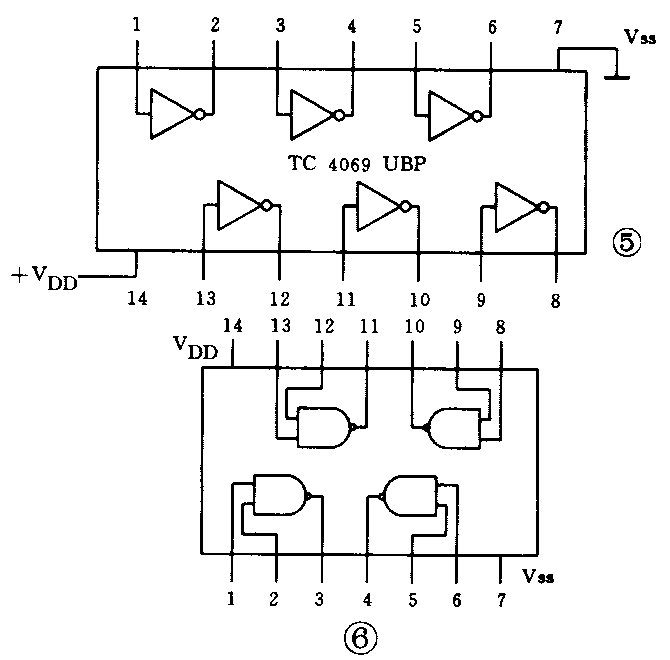

图4至图6给出无绳电话常用的拨号集成电路，HM9102A／D的管脚功能图和CD4069、CD4011的内部功能图，供读者备查。（王华民）
