故障现象：重放时，无图无声。
分析及检修：按下录像机放像键（PALY），其机械部分运转正常，但彩色电视机屏幕无图（无噪波点），也无伴音；后改用监视器接录像机的视频、音频输出插孔，依然是无图无声（且无噪波点）。初步判断此故障是由于视频信号通道无信号输出所致。当把测试信号（TSG）开关打至ON时，接录像机射频输出插孔的彩电可出现正常的伴音信号。由于录像机的视频信号和伴音信号分别属于两个相对独立的通道（在录像机射频部分正常的情况下），视频、伴音两信号通道同时出现故障的可能性不大，故暂且不考虑伴音信号通道是否有故障，着重检查视频信号通道。
首先，测量视频磁头前置放大器集成块IC1（HA－11852）的在路电阻值及电压值，结果IC1等元件均属正常；在路测插件CN1⑤脚上（PB5V）重放5V电压等亦正常。再将录像机工作于重放状态，当用手分别触及视频磁头前置放大器插件CN2③（CH—1PB）、⑤（CH－2PB）脚，此时，彩电屏幕出现干扰杂波信号，这似乎说明视频信号通道无问题。故怀疑视频磁头及旋转变压器存在短路性故障，而未能格取到信号。经逐一仔细检查后，证明视频磁头和旋转变压器均完好无损。

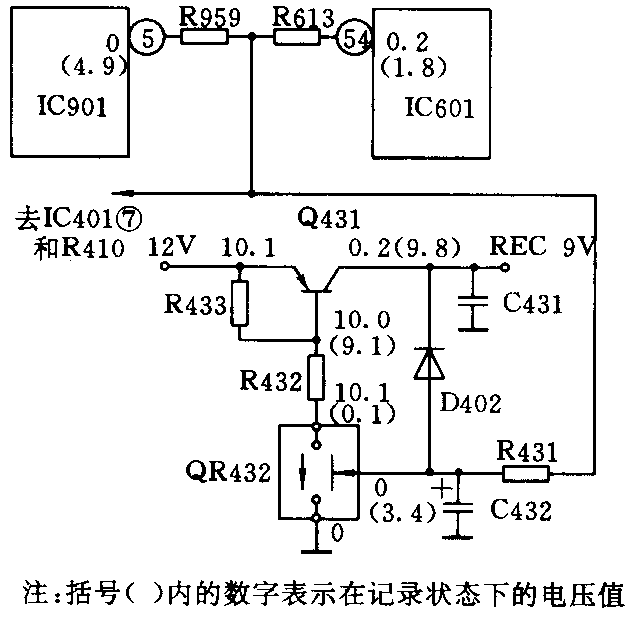

然后，对录像机的各种工作状态进行观察。当录像机处于静像或步进慢放时，彩电仍无图像（无噪波点），这时，录像机收带盘会倒转不停，出现挤出磁带的现象。这说明伺服电路有问题。根据该机原理图（如图）分析，检查伺服电路集成块IC601（M54898AP），测量发现IC601电压为1.2V（正常放像时应为0.2V），为了判别此（1.2V）电压是来自于IC601内部还是由其外围电路所引起，将IC601与印制电路板焊开，测得IC601电压为0.2V左右，说明IC601属正常。查与此关联的系统控制集成块IC901（HD614042SD37）⑤脚，将其与印制板焊开，测得IC901⑤脚电压为正常值（0V）。顺查至音频／后部插座板中的QR432（RTIN241S）控制端，当其与印制板焊开时，测量QR432控制端，仍为1.2V左右，说明此（1.2V）电压出自于 QR432。而测量 Q431（2SA673C）c极电压，为9V左右，同时，将插件CN1与前置放大板脱开，测量PG201②脚（REC VIDEO视频记录信号），此时，PG201②脚电压达9V。由此可断定，录像机在重放状态下，有记录9V（REC 9V）电压存在；误使视频信号通道处于不正常工作状态，故无图像及噪波信号；同时，亦导致无伴音输出，故障表现为无图无声。经进一步检查测量，查出此故障系QR432损坏所致。将QR432换新后，录像机图声均恢复正常。
小结：检修录像机，在诊断主要故障的同时，还应注意观察伴随主要故障出现而出现的其它一些异常现象之细节，并以此为线索，去分析和查找故障部位，对于快速确诊和排除故障颇能奏效。（马惠明）
