（胡斌） 第四个月学习主教材第八章，主要内容和要求有下列一些：
（1）掌握用万用表检测组合音响中常用易损件的方法。
（2）学好各种检查方法的基本原理和具体实施方法。
（3）掌握组合音响主要故障的检修方法，学会对故障进行逻辑推理。
一、印刷线路图读图方法和注意点
印刷线路图是专为元器件装配和机器修理服务的电路图，它与前面所讲的各种电路图有着本质上的不同。
印刷线路图的主要功能如下：
（1）表示了电原理图中各元器件在线路板上的状况和具体的位置，给出了各元器件引脚之间连线铜箔线路的走向。
（2）通过印刷线路图可以方便地在实际线路板上找到电原理图中某个元器件的具体位置，它起到电原理图和线路图之间的沟通作用，是方便修理不可缺少的图纸资料，没有印刷线路图将影响修理速度，甚至妨碍正常检修思路的顺利展开。
印刷线路图有下列两种：
（1）图纸表示方式。此时用一张图纸（称之为印刷线路图）画出各元器件的分布和它们之间的连接情况，这是传统的表示方式，在过去大量使用。
（2）线路板直标方式。此时没有一张专门的印刷线路图纸，而是采取在线路板上直接标注元器件编号的方式，如在线路板上某管子标有1V23，这1V23是该管在电原理图中的编号。这种将各种元器件的电路编号直接标注在线路板上的表示方式的应用愈来愈广泛，在进口机器中多数采用这一表示方式。
比较这两种印刷线路图各有优缺点。前者，由于印刷线路图可以拿在手中，在图中找出某个所要找的元器件是方便的，但在图上找到元器件后还要用印刷线路图到线路板上对照后才能找到元器件，有两次寻找、对照过程，比较麻烦。另外，图纸容易丢失。后者，在线路板上找到了某元器件编号便找到了该元器件，只有一次寻找过程。另外，这份“图纸”永远不会丢失。不过，当线路板较大、有数块线路板或线路板在机壳底部时，寻找就比较困难。
印刷线路图具体有下列一些特点：
（1）元器件的排列、分布没有电原理图那么有规律，所以寻找器件是不方便的，不过同一个单元电路中的元器件相对而言是集中在一起的。
（2）铜箔线路的排布、走向比较“乱”，而且经常遇到几条铜箔线路并行排列，给观察铜箔线路的走向造成不便。
二、修理读图方法和注意点
修理读图是指在修理过程中的读图，这一读图与学习电路工作原理时的读图有很大的不同，主要说明以下几点；
（1）修理读图是针对性很强的读图，是带着问题进行局部电路的读图。读图的范围不广，但要有深度。
（2）修理读图主要项目有：一是根据故障现象，在整机电路图中建立修理思路，判断故障可能发生在哪部分电路中，确定下一步的检查步骤（是测量电压还是电流，在哪一点测量）；二是根据测量得到的有关数据，在整机电路图的某一个局部单元电路中对元器件进行分析，以判断是哪个元器件出现了开路或短路或性能变劣导致所测得的数据发生异常；三是查阅整机电路图中某一点的直流电压数据。
（3）在检测电路中的直流电压时，主要是进行直流电压的读图；在使用干扰法时，主要是进行信号传输通路的读图；在进行电路故障分析时，主要是对某一个单元电路进行工作原理的分析。在修理读图中，无需对整机电路图中的各部分电路进行全面的读图。
三、组合音响中电子开关电路故障检修
在组合音响中，特别是高档次的机器中大量采用电子开关电路来完成各种电路的工作状态转换。电子开关按所用开关器件划分主要有两大类：一是电子开关管，二是开关集成电路。在这两大类中还可以分成许多具体的电路类型，这里主要介绍出现在中、高档次组合音响中的电子开关电路故障检修方法。
一般情况下有两种电子开关管，一是普通开关管，二是带阻开关管。
1．普通开关管电路

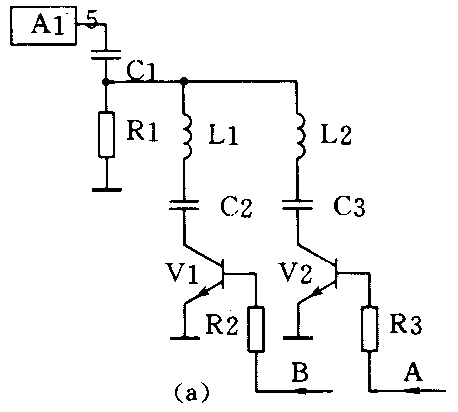

如图（a）所示是采用普通开关管构成的电子开关管电路。电路中，V1和V2都是工作在开关状态下的三极管。A1是集成电路，它的5脚是负反馈引脚，R1是交流负反馈电阻，在R1上通过电子开关管并联了两组LC串联偕振网络，关于这一电路的工作原理主要说明以下几点：
（1）当A点电压为OV时，V2的基极为低电位，V2处于截止状态，此时V2的集电极与发射极之间内阻很大而相当于开路，这样L2和C3串联网络不能并在R1上。当A点为高电位时，V2基极为高电平，这一电压使V2导通，此时集电极与发射极之间的内阻很小，相当于两电极之间接通，C3的一端接地，这样将L2和C3串联网络并在电阻R1上。了解了这一电路的工作原理之后，可以指导修理的具体过程。例如，由上述分析可知，V2管基极上的直流控制电压的有无对电路的正常工作是一个关键，所以该管基极是检查这一电路故障过程中的关键测试点，即重点是测量开关管的基极直流电压。
（2）V1和V2都是NPN型的三极管，所以当基极为高电平时管子导通，为低电平时管子截止。对于PNP型管子而言，这一控制的结果正好相反，即当基极为高电平时管子处于截止状态，当管子的基极为低电平时管子处于导通状态。了解这一点对测量到开关管的基极电压之后，进行电路故障分析是十分重要的。例如，对于PNP型的开关管而言，当测得管子基极为高电平时，说明控制电压不正常，此时开关管受直流控制电压的影响而不能处于导通状态，这样下一步是检查该管基极回路中的直流电压供给电路，而不是去继续检查开关管。
（3）管子基极回路中的电阻R2和R3是基极限流保护电阻，当这一电阻开路时将导致直流控制电压不能加到开关管的基极上，若该电阻的一端有电压而另一端无电压，可以说明这一电阻开路了。
关于这一电路的故障检修，主要说明以下几点：
（1）检查电子开关管电路的主要方法是测量管子的基极控制电压，例如让机器处于V1应该导通的工作状态，测量V1基极电压，正常时应为0.6V左右，若无此电压，测量电路中的B点电压，若有电压是R2或它的引脚铜箔线路开裂了。若B点也无电压，则查B点的电压供给电路。若V1基极有电压，则是V1开路了，如V1本身损坏、发射极接地回路开路等。
（2）当V1击穿时，L1和C2始终接入电路中，即V1基极电压时，L1和C2也接入电路中，此时要更换V1管。
（3）对电子开关管电路的故障检修是相当方便的，要记住主要是抓住开关管基极控制电路中的电压供给线路，通过测量控制电压的有无来判断故障部位。要注意在控制电压供给电路中会有许多开关管，它们均工作在开关状态下，管子要么饱和导通，要么就是截止，测量这些电子开关管时主要是测量管子的集电极电压和基极电压。
2.带阻开关管电路

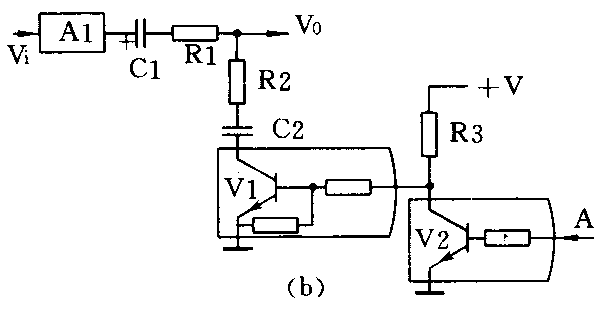

在许多场合下是使用如图（b）所示电路中的带阻三极管作为电子开关管。电路中，V1和V2都是带阻电子开关管，它的特点是在管壳内部已经设有一个或两个开关电路中所需要的电阻。这种带阻三极管有两种：一是只带1个电阻，如V2；二是带2个电阻，如V1。
关于这一电路的工作原理主要说明以下几点：
（1）对这一电路的分析与如图所示电路是基本一样的。
（2）当A点电压为0V时，V2基极因无电压而处于截止状态。由于V2截止，＋V经R3加到V1的基极，使V1处于导通状态，将R2和C2串联网络接地。
（3）当A点为高电平时，这一高电平使V2导通，其集电极对地只有0.2V，将V1的基极箝于低电位，使V1处于截止状态，此时R2和C2串联网络不能接入电路中。当V2处于导通状态时，V1便截止；V2截止时，V1导通，V2控制V1。
关于对这一电路的故障检修主要说明以下几点（与前面重复部分省略）：
（1）对这种电子开关管电路的故障检修方法同该图电路是一样的。
（2）当带阻三极管损坏后，若无带阻管子更换，可用普通开关管和电阻接入电路中来代替这种带阻三极管，接入的电阻阻值可在1kQ左右。
（3）在用万用表检测这种带阻三极管时要注意，由于在管子内部已接入了电阻，所以PN结的正、反向电阻均比普通管子要小，另外管子的β值也小。
3．开关集成电路故障检修
在高档次的组合音响中，不仅使用电子开关管，而且使用了多种形式的开关集成电路构成电子开关电路。
CD4066是常用的开关集成电路，它共有14根引脚，内设4个电子开关。关于这种开关集成电路的故障检修主要说明以下几点：
（1）这种开关集成电路的故障发生率比较高，主要是在加上控制电压后，内电路中的电子开关时常出现不能接通的故障，此时要更换集成电路。
（2）在判断内电路中的电子开关能否接通时，可将该开关的输入端和输出端直接用导线接通，若接通后故障现象消失，说明该电子开关未接通。此时，应测量该电子开关的控制引脚电压，有正常的电压则更换集成电路，无电压则查该控制电压的供给电路。
（3）与CD4066相同的开关集成电路还有TC4066BP、LC4066、MSM4066BRS、BU4066B、μPD4966BC，它们之间可以直接互换使用。另外，μPC1290C也是这种开关集成电路，但引脚不同，1、 2和3为一组（1是控制脚），4、5和6为一组（6是控制脚），9、10和11为一组（9是控制脚），12、13和14为一组（14是控制脚），7和8是电源脚。
