松下M15L机心使用于TC－2090、TC－2173、TC－2185、TC－2186、TC—D21C等机型中，社会拥有量相当大，进入我国已有6、7年，不少已到维修期。本文主要介绍保护电路的原理及维修方法。
M15L机心共有两套保护电路：电源保护电路和扫描系统包括束电流保护电路，两套保护其动作后所表现的状况是不相同的。
1．第一套保护
第一套保护电路见图1。它是以微电脑控制中心IC1102为核心（以下简称MPU），由外围元件Q851、Q814、Q810、Q813、Q812、Q811、电源厚膜电路IC801内部的控制三极管以及相关的稳压二极管、电阻、电容组成。保护的控制对象是IC801。
这套保护动作后的特征是面板上“待命”指示灯长亮，IC801不工作，电源部分无113V和17V电压输出。遥控接收器和MPU改由副电源Q810供电而其他部分均不工作。
（1）开机的工作过程
为了弄清M15L机心第一套保护的动作，必需先了解开机的工作过程。
M15L机心的电源开关与一般的彩电所用的不同，它除了有一对主触点外，在其旁边还有一个单接点的瞬动开关即图纸上的P5。这个开关在主触点接通后就瞬间接通一下随即自动断开，它的作用是产生一个开机脉冲。如果没有这个脉冲，电视机不可能开机，“待命”指示灯长亮。
当按下S801时主触头接通，D833即输出约300V直流电压，因为Q810集电极直接接于此电压上，而R809、R810供给其基极偏置电压，故Q810立即导通，从发射极输出电压。Q810是一个简单的串联稳压器，其输出电压受基极上所接的D811的钳位，D811稳压值是10V，所以输出电压约9.4V（空载值），这个电压的产生要比IC801起振快得多。Q810输出电压后由R815、D1135、“待命”指示灯D813、隔离二极管D814组成串联回路，一方面使P5有电压以便发出开机脉冲，另一方面供电到D1118和D1138的节点上，使遥控接收器和MPU得到一个约4.3V的电源。由此，我们称Q810为开机和第一套保护动作的副电源，“待命”状态时这个副电源就工作，直到解除“待命”。当瞬动开关P5接通又断开，产生一个正脉冲加于Q1105基极，Q1105与Q1104组成级联放大并倒相，经D1106给MPU的19脚一个负脉冲开机，MPU第6脚由低电平变为高电平，输出的4.5V使Q851和Q814导通。Q814的导通使Q810基极接地，Q810发射极无电压输出从而引起Q811截止同时也使IC801内部的控制三极管截止，于是IC801得以起振并输出113V及17V。D814因阴极电压高于阳极电压而反偏截止，待命指示D813因流过电流极少而熄灭，这就完成了开机工作过程。前面提到的Q851其实不可能与Q814同时导通，因为它的基极至发射极之间接有容量相当大的C870，以保证其导通时间大大落后于Q814，这是顺利开机的条件之一，如果这个电容不良或虚焊就会使Q851误动作，即使有呼机脉冲和MPU第6脚送出的4.5V电压仍然无法开机。
（2）电源保护系统
M15L机心电源保护很简单，正常工作时由Q851监视12V电压，由Q814监视MPU第6脚电压，当这两个电压任何一个降低较多时相应的三极管就工作。在“待命”状态时，对副电源的保护是由Q813监视Q810输出电压是否过高，Q812监视遥控接收器和MPU工作电流是否过大来确定。
Q851在开机后不久，由于C870充电基本完毕，其基极电位上升到4.4V左右而饱和导通，此时IC801已正常工作，12V电压已建立，但由于Q851发射极与12V电压间接有D851，故其反偏阻止了Q851发射极供出电流。当某种原因使17V或12V电压大幅度下降，例如12V电压低于4.0V时，D851就会导通，Q851发射极向12V电路供出电流。从MPU第6脚输出的4.5V电压经过R850（10kΩ）送到Q851集电极再串入Rll50到Q814基极，D851导通后R850上压降增大，使Q814基极电压下降退出导通而截止，于是Q810输出电压，致使Q811导通而引起IC801停止工作，此时D813点亮。由此可见,“待命”指示灯D813同时也是第一套保护动作的告警灯,“待命”的工作过程基本上与此相同，只是不是12V电压降低而是MPU接到遥控接收器解码的指令使其第6脚由高电平变为低电平而已。
如前所述，Q812和Q813是在副电源工作时才起保护作用的。Q812和R815组成电子保险丝式电路，R815是副电源输出电流的取样电阻，当电流大于l1mA时Q812导通，将Q810发射极和基极短接，这样Q810截止即无电压输出，由于这个电路不能自保持，所以当Q810截止后，回路电流减少后Q812也自动截止，如此循环，就使D813一亮一暗。Q813是为防止副电源输出电压过高而设的。Q813发射极被D810钳位于约46V，其基极接于D813和D814的节点上，如果这个节点电压高于5.6V（即是说供给MPU和遥控接收器的电压高于5V），则Q813导通将Q810基极电压拉低，降低其输出电压，这是为了保护MPU长时间工作于“待命”状态而设的两种保护。
2．第二套保护系统

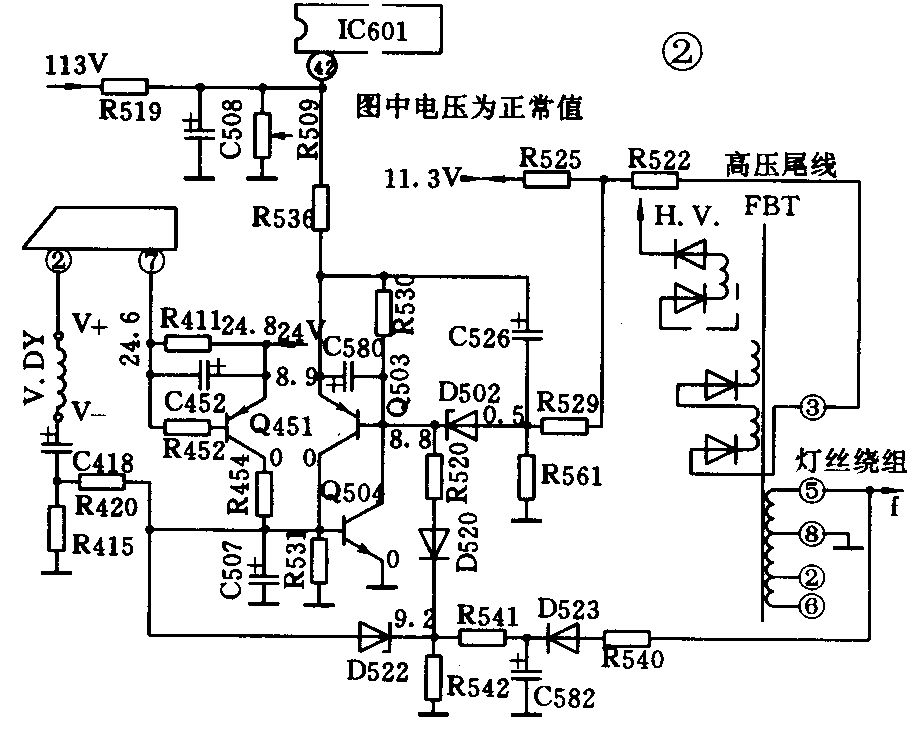

M15L机心第二套保护系统即扫描和束电流保护系统，电路见图2。
这套保护动作后的特征；开关电源输出各电压均正常（仅113V电压稍有升高），开关变压器有“吱、吱”声；扬声器有高频“沙、沙”声（音量开大时）；待命指示灯熄灭，屏幕无光，检查IC601第42脚电压接近于零。
从电路图可知IC601共有3个供电电压;5V、9V、12V，其中9V是行振荡电源。9V电压是由113V经R519和R509分压得到的，第二套保护由操作元件控制这个电压来达到保护的目的。简单地说，第二套保护是使行停振来进行保护的。
Q503和Q504就是第二套保护的操作元件。它们接成模拟可控硅电路，有两个不同极性的触发输入端。正触发输入端是Q504的基极，负触发输入端是Q503的基极，可控硅的阳极A是Q503的发射极，而阴极K是Q504的发射极。阳极经保险电阻R536接到IC601的42脚（9V输入脚），阴极接地。模拟可控硅不论那个触发端被触发，都能迅速饱和导通；因为R536电阻很小，所以一旦可控硅被触发，IC601第42脚上电压将降至接近于零，行振荡就停止。而由于场扫描波是由行振荡后分频取得的，行停振也就没有场扫描，于是扫描系统停止工作。以下分别介绍第二套保护的各个保护对象的回路：
（l）束电流过大保护回路
模拟可控硅的负触发端用来保护速电流。行输出变压器第3脚是高压尾线，它经过R522、R525接于113V上，这两个电阻就是束电流的取样电阻。从R522、R525串联节点上引出电压，经R529和R561分压后串入稳压二极管D502送入Q503基极。D502稳压值是36V，当束电流过大引起取样电阻上压降增加致使D502击穿时，模拟可控硅被触发。
（2）行输出电压过高保护回路
这个保护回路是接在模拟可控硅的正触发端的。从行输出变压器供电给显像管灯丝的绕组即第5脚引出的电压，经D523、C582整流滤波再经R541和R542分压送至D522稳压管而接至Q504基极。D522的稳压值是10.8V，当分压点电压大于此值时D522导通触发模拟可控硅，实现保护。造成行输出变压器次级绕组输出电压升高的原因大致有：113V升高、行逆程电容容量减少或开路，行偏转线图开路等。当查明是这个保护电路动作时，应从上述造成电压升高的各方面原因去检查并排除。
（3）场输出IC电流过大和场偏转线圈电流过大保护回路
Q451是场输出IC电源电流的检测管，R411是场输出IC电源电流的取样电阻。当场输出IC401电源电流增大到R411上压降大于0.6V时，Q451导通其集电极输出电压，经过R454和R531分压后触发模拟可控硅。
场偏转线圈与C418串联再串入偏转电流取样电阻R415入地，如偏转电流过大（例如由于场输出IC有故障）使R415上压降足以使模拟可控硅触发，则保护动作。这里，R420是隔离电阻。
修理实例
例1：TC－2173机 开机5种左右，听到机内有“嘀”的一声，屏幕无光，伴音无声但仍有高频“嘶、嘶”声，仔细听机内电源部分有“吱、吱”声。从上述保护动作后的特征可以分析判断为第二套保护动作。开盖后通电检查，电源输出电压正常，只是113V升至115V，IC601第42脚电压只有0.6V，证实了判断。为了安全起见，拔下高压帽，断开R536强行开机（这个措施是常用的方法，实际意义是断开保护），检查各点电压，发现R411上压降在0.8～1V间摆动不定，关机拆下R411测量，其阻值在5～10Ω间变化，该电阻正常值应是1.2Ω，所以断定是这个电阻变值造成场输出IC电流过大误动作，更换此电阻后开机一切正常。
顺便指出，R411上正常的压降值是0.24～0.27V，即IC401正常工作电流在200mA左右。
例2：TC－2185机 一开机“待命”指示灯长久亮，屏幕无光，扬声器全无声。根据特征可判断为第一套保护动作，开盖后再通入电源，检查ICll02第5脚电压为4.5V，第6脚电压为0.6V，说明MPU没有发出开机指令。检查IC801各脚对地电阻和113V、17V对地电阻都正常，IC801内部大功率管和控制三极管的正反向电阻没有发现开路或短路，再检查P5开关接触良好，而Q1l05和Q1l04拆下测试也是好的，因此只好断开R813强行开机，但事先将万用表接于MPU第19脚，结果按下S801时，无开机脉冲，在通电情况下测Q1l04和Q1105各脚电压，发现Q1104集电极只有0.15V，关机检查电路板查出Q1104集电极至D1106阴极之铜箔有一极小的裂纹，要用放大镜才看得见。用小导线将其连通，恢复R813后开机电视机正常。
例3：TC—2185机 开机“待命”指示灯一闪即灭，说明开机正常，但屏幕无光，扬声器有“沙沙”声，根据特征判断是第二套保护动作。开益后通电检查，113V升为115V，17V、12V、5V均正常，IC601第42脚只有近1V电压。在停机检查了行场扫描各元件没有发现任何问题后，断开R536强行开机，结果电视机能正常收看节目，再检查各点电压都在正常值，此时113V也恢复正常值，因此怀疑是模拟可控硅误动作。
在修理M15L机心彩电的经验中，有时会碰到这样的情况，即断开R536，开机正常，在开着的机器带电焊回R536，保护不会动作。但焊回R536后停机再开机，保护就动作（注意在进行这一操作时，电视机应通过隔离变压器供电，而且焊接要小心，烙铁头不能碰到旁边任一焊点）。产生这种情况有两个方面的原因：第一方面，C580变质，在Q503发射极上有两个电解电容C580和C526，C580是100μF，它的作用是开机瞬间，由于电容两端电压不能突变，Q503基、发射极在一定时间内电压相等，即模拟可控硅要延迟一定时间才能触发。C580的充电回路包括R520、D520和R542，这个充电回路决定了模拟可控硅延迟工作的时间，而C580的容量自然是不可忽视的因素。如果C580有虚焊或容量明显减少，则Q503很容易误动作。第二方面，如果IC601内部过渡时间过长，即行振荡起振过慢、D523整流出的电压过迟，若Q503基极电压被D520拉低，也会造成保护误动作。在本例中，拆下C580测量，容量已减少到只有20μF左右，更换后机器恢复正常。（杨耀光）
