问：一台长城牌JTC471－2型彩色电视机，在收看过程中，如果转换频道或受到轻微震动，图像马上变乱，需要仔细调节选台电位器，图象才能恢复正常。曾换过高频头和D7607AP，均无效，请问应如何检修？（山东 于盛朋）
答：此故障不是由高频头和D7607AP引起的，而是由中放集成块D7607AP⑧、⑨脚间外接的检波谐振网络L103的频率偏移引起的。当故障出现时，可用一无感小螺丝刀仔细地调节L103的磁芯，一直到图像清晰为止。若调节无效，只有按原型号更换L103。需要说明的是：L103在出厂时，磁芯位置已调好，只要把新的L103安装上就行，很少需要再调节。（刘松和）
问：一台彩电上的RGZ二极管损坏，在买不到原型号的二极管时，可用何种型号的代替？另外，能代换3AD50M的功率管有哪些？（河北 王遂钦）
答：RG2为快速恢复整流二极管，它在彩电上用于高频整流电路及快速开关或整流电路上，在买不到原型号二极管时，可供代换的管有TG24、CG12E、SG05E、ES1A、 BS29M、 V19E等，国产二极管2CZ308Z、DHV19、Z2N1等亦可代换。
3AD50M原型号为3AD6，M为民用品之意，因此3AD6～10、3DZ225～227皆可代换。（张国华）
问：一台星海彩电收看时屏幕上部总是出现八、九条细密的亮横线，上边的长、下边的短，分布呈梯形，并且下边几条线还有间隔。不知什么原因？（山东 佟振堂）

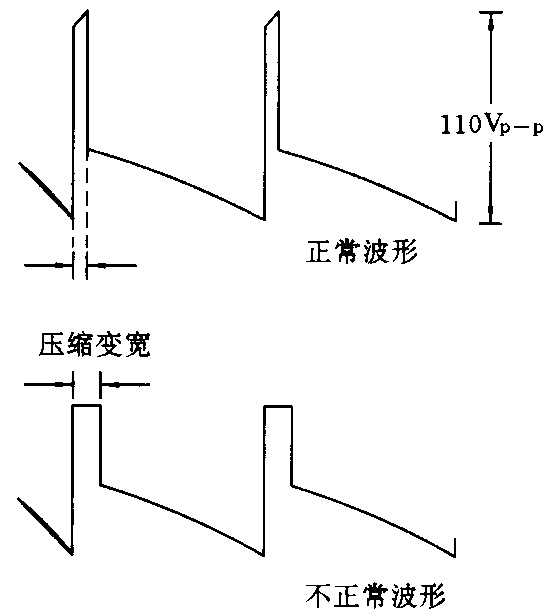

答：此现象是扬回扫线消隐不净的缘故，有时场回扫脉冲因压缩展宽也会出现。在正常情况下场扫描锯齿波回扫时间很短、幅度高约110V\(_{P}\)-P，如果工作状态不良，就会出现压缩现象，见下图。检修时应注意C312、C313和C316的容量，必要时作替换试验。还要检查两只输出管的电压，如果V306射极电压过高也会出现回扫线。另外还应检查VD310和VD202的正、反向阻值，看是否阻值变大。（于勇军 张志顺）
问：一台金星C4718型彩电无图像，但伴音正常，经查发现，光栅呈白板干净状，无回扫线，且亮度失控。测量IC301（TA7698AP）亮度输出端（），电压为3.5V，而正常值应为6.5V左右，其余有关引脚电压大体正常；后查亮度放大管V303及自动亮度控制电路等均良好，更换TA7698AP也无效，不知故障在何处？（江苏 田峰）
答：TA7698AP的亮度通道由输入倒相放大、对比度放大、黑电平钳位及视放等电路组成，其中黑电平钳位（放大）和视放电路与本故障有关，与此相关的引脚为③、④、，这几个引脚电压不正常均会使亮度失控和无图像，所以，检修时应首先检查③脚与亮度延时线间耦合电容是否损坏，以确认③脚之前电路是否正常，然后重点检查③、④、外围电路，其中包括元器件和印制线路，通常很快便可找到故障所在。（轶奇）
问：一台NV－G33MC录像机，收不到电视节目信号，应如何检修？（浙江 高中良）
答：置录像机于预调谐方式，进行调谐操作，从V\(_{L}\)到U波段，若全程搜索不到任何信号（电视机屏幕始终无变化），故障原因可能有以下两个方面：
（1）射频变换器射频输入（天线系统）不通。
（2）频道选择电路部分不正常。
如果检查天线系统正常，而测高频头相应端子无波段开关电压和调谐电压，说明频道选择电路有问题。频道选择电路由IC7551（AN5043）及其外围电路组成，IC7551有三个工作电压输入端子，即脚（V\(_{CC3}\)）12.3V，脚（VCC2）13V，③脚（V\(_{CCl}\)）32V，此故障多为③脚32V电压不正常所致。③脚电压由电源电路的45V输出由R7556（ 1.5kΩ／1W）、R7570（10Ω）供给，若测得R7556一端有45V电压，但其另一端为2V左右，检测R7556和R7570均正常，则应怀疑IC7551③脚内部短路，③脚阻值正常时正测为2.2kΩ，负测为6kΩ。若所测阻值异常，说明IC7551有问题，更换新块后，故障即可排除。（聂元铭）
问：凯旋K0620彩电行推动级用的二极管这D514（SKE2F）是什么类型的二极管？损坏后可用哪些二极管代换？（广州 陈婉芳）
答：SKE2F是快速恢复二极管，其主要参数是反向恢复时间t\(_{rr}\)=200ns、最大反向工作电压VR=100V、正向压降V\(_{F}\)=l.7V、最大平均正向电流IF=10A。据此，SKE2F可用IN3910直接代换，也可用2CN3、2CN4、2CN5、2CN6、BS29等国产管直接代换。（汤志成）
问：一台卡拉OK机中，有一只型号为D882的功放管损坏，请介绍该管电气参数及代换型号。（重庆 石宏毅）
答：D882（型号全称为2SD882）是硅NPN型低频大功率三极管，其主要参数如下： V\(_{CBO}\)=40V，ICM=3A，P\(_{CM}\)=10W。可以进行直接代换的管子型号有2SC2877、2SC2594、2SD741、BD785、BD786等，也可用2SD365、2SD366、BD833等型号管子进行间接代换。（张文华）
问：一台进口收录机中的两只三极管损坏，它们的型号是C945、C1675，请告知两管的主要参数及代换管型号？
答：C945的主要参数是：V\(_{CBO}\)60V、ICM100mA、P\(_{CM}\)250mW，可用参数相近的国产三极管直接代换，如3DG12C、3DK4等。
C1675的主要参数是： V\(_{CBO}\)50V、ICM30mA、P\(_{CM}\)250mW，可用国产3DGll2等代换。（邱慧远）
问：有一台JK50－1A50W晶体管扩音机，功放管3AD30C损坏，手头无此管，但有3DD15D功放管。请问能否代换？怎样代换？
答：3AD30C是PNP型而3DD15D是NPN型三极管。虽两种管子极性相反，但尺寸和管脚相同，只要改动一下功放部分电源接线位置，再给它一个适当的偏置电路就能代换。代换时，把3DD15D的管子直接固定在原3AD30C的位置上，接线位置不变。在输入变压器的中心抽头与地间接上一个1／4W、 500Ω～1kΩ的电阻，再在中心抽头与功放管e间接入一个l／4W、20～40Ω电阻，使每个功放管静态电流在Ic=10mA左右即可，原电源-22V接在3DD15D管的e极，原输出变压器中心抽头接地。经使用证明改换后功率足、失真小、寿命长。（倪耀成）
问：我们的收录机与音响中的磁头需要更换，有GF－780型立体声收录机，CFM－31型单声道收录机及先锋E6lCD音响，请给予帮助。（张家港 成渝新、安徽 田马法 富阳 宋修治）
答：要配用原型号磁头是相当困难的。这里只要搞清磁头的两个参数就可以解决问题了，一是磁头的交流阻抗；二是磁头尺寸大小。关于磁头交流阻抗，可以用测量欲换磁头的直流电阻的方法来大致估算，下表给出估算数据。
磁头尺寸按其外型可分标准型与非标准＃1～＃4型，不可搞错，否则由于尺寸不对，可能装不上或无法放声。
附表
直流电阻（Ω） 100～200（单声） 250～400（单声）
150～300（立体声） 350以上（立体声）
交流阻抗（kΩ） 0.6～0.9 1.4～2
同样，换完磁头要调整方位角及调一下偏磁电流，使录音机工作状态最佳。（张国华）
问：一台爱华HS－T28型袖珍随身听收放机，收音正常但放音无声。经检查发现磁带不走，电机也不转，但实测稳速集成电路AN6612S⑦脚有2.3V电压，电机两端无电压，这是否说明AN6612S已损坏？（江苏 王威其）
答：实测AN6612S⑦脚有2.3V电压而电机两端无电压并不能说明什么。如果再测量AN6612S其余引脚电压均为零，则一般是“收音／磁带、电源关”功能开关S3不良或相应的引线断路所致，应仔细检查S3－2接触性能和它与AN6612S④脚间的印刷线路是否断裂。倘若S3－2及印刷线路无问题，则AN6612S④脚应有3V电压。若④脚电压正常而①、⑧脚电压（即电机两端电压，正常为1.3V左右）不正常，且Q3晶体管和C21不坏，则一般就是AN6612S损坏了。（申沅）
问：一台凯歌4B20型汽车收音机调频波段工作正常，调幅中波声音极轻且噪音非常大，用手靠近调谐器时效果好些。检修时用一根导线接触集成电路LAll30的⑤脚，能收到一些电台，但效果较差，请介绍LAll30各引脚功能及该机的检修方法。（湖北 刘国荣）

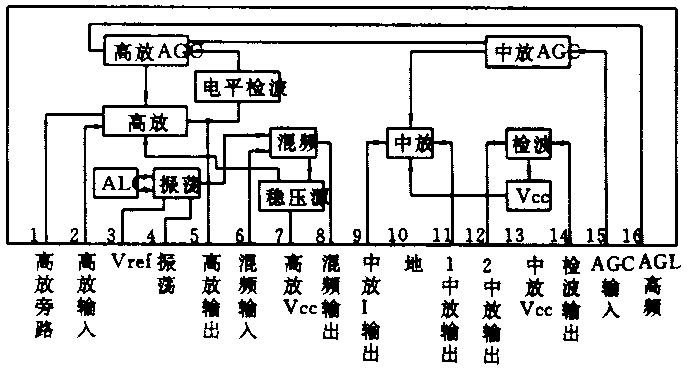

答：LAll30内部方框图和各引脚功能见图。按你讲述的情况在给⑤脚以相应信号时能收到一些电台，说明该机的本振、混频、放大、检波电路工作正常，故障出在高放或调谐回路。检修时可断开②脚，给②脚以人体感应信号。如果扬声器发出很响的干扰声（类似正常收音机无台时的声音），说明集成电路和其①脚外接滤波电容工作正常，应检查天线输入选择回路。按一般情况讲LAll30由于工作于低电平小电流工作状态，不易损坏。（蒋秀欣）
