高频信号发生器有好几种型号。这里介绍的XG－25型为简易便携式。它的特点是有着很宽的频率范围，可从0.4～130MHz内选调使用频率，并把它们分成六个波段。信号可以等幅波输出，也可以已调波输出。此外，该仪器附有1000Hz音频电压输出的单独插口，还可作低频信号源用。仪器用于电池作电源，耗电极省。该信号源最适宜收音机和扩音机的调试和修理。对于无线电初学者尤其适用。

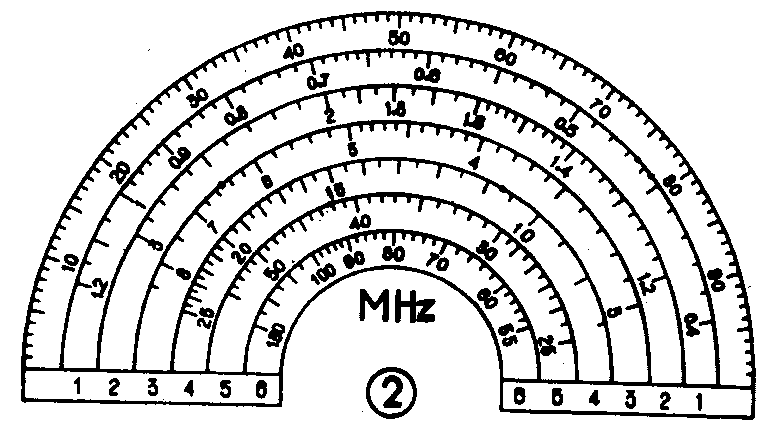

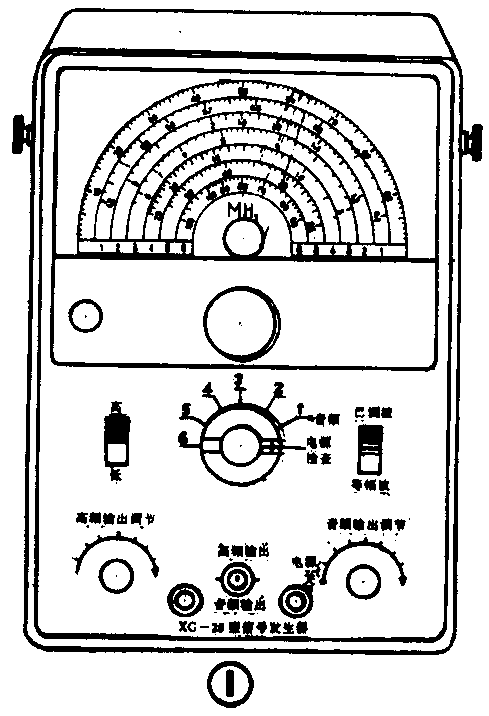

信号源的外形和频率刻度盘见图1、图2。信号源上半部分为频率刻度盘，外面覆盖着透明塑料保护罩。频率读数直接由指针红线指示。信号源中间的旋钮，用作改变输出频率的范围。信号源下面为波段开关，共有六档，分别和刻度盘上的六条刻度线相对应。例如：波段开关置第一档，则面板刻度为0.4～l.2MHz；波段开关置第二档，面板刻度为1.2～3MHz……波段开关的第一档还兼音频信号输出档位。此外，波段开关还增设一档电源检查。当波段开关置于该档时，刻度盘左边指示灯便发出亮光，说明电源电压能保证正常工作。否则将要更换电池。波段开关的下面是高频输出插口。输出线采用带屏蔽的高频电缆。高频插口下面有两个音频插口，输出线用音频屏蔽线。波段开关左右分别有两个开关。左边的开关用作高频／低频输出选择。右边的开关用作高频信号的已调波／等幅波选择。两个开关的下面是两个电位器，分别控制高频、低频的输出幅度。其中右边的音频输出还兼电源开关。
信号源使用前先将波段开关置于电源检查位置。打开电源开关，检查电源是否完好。若需要换电池的话，可打开机箱背面的电池盖板，按照盖板上的极性标志，将电池（2号4只）装入，检查指示灯亮为止。接着可连接好高（低）频电缆。根据所需要的高频频率，查看该频率所在刻度线的号码数，转动波段开关到相应的波段位置，再旋转频率旋钮，使指针对准这一频率刻度。必须注意的是刻度盘均以MHz为单位。例如：需用1605kHz时，先换算为1.605MHz。该频率位于第二条刻度线，应将波段开关置于第二波段。然后调节频率钮，使指针红线对准1.605的刻度位置。适当调整高频输出幅度，高频电缆便输出1605kHz的高频信号。为了寻找方便，刻度盘上对常用的几个非整数频率用红点标志。如455kHz、465kHz、6.5MHz、10.7MHz。当需要输出音频信号时，则将高／低开关置于低处，已调波／等幅波开关置于等幅波，波段开关放在第一波段位置。接上音频电缆，适当调节音频输出幅度，即可送出1000Hz的音频信号。
XG—25型信号源使用举例
1．调收音机中频（中频变压器）

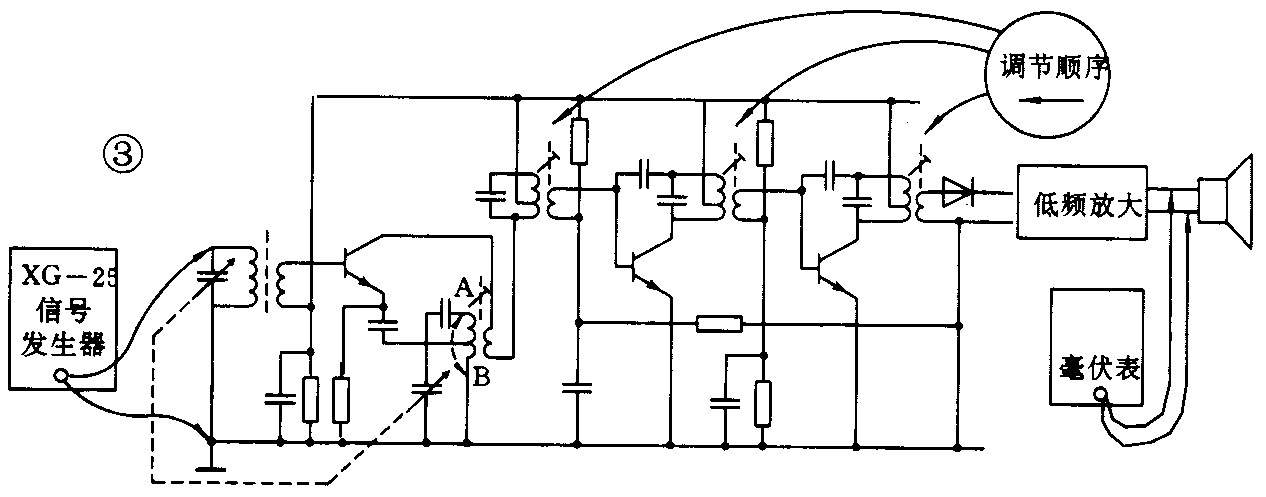

在超外差式收音机中，输入回路和本振回路的差频称为中频。在中放电路中的中频变压器都应调准在这个中频频率上。从而使收音机达到最佳灵敏度和选择性。我国收音机的中频频率规定为465kHz（日本为455kHz）。这个465kHz的频率信号可由XG－25型信号源提供。当收音机能接收到电台后，便可开始调中频了。调试方法见图3。先将双联可变电容器全部旋入（C最大）。用导线把振荡线圈短路（图中A、B两点），使本机振荡停振，以避免产生干扰。在收音机扬声器两端接上DA－16型毫伏表。将信号源的输出频率调至465kHz（第一刻度上红点），用已调波方式输出。分别打开收音机及两仪器的电源。适当调节收音机音量电位器和信号原高频输出幅度。用无感螺丝刀按后级往前级的顺序，反复调节各级中频变压器的磁帽，使收音机输出最大。调试完毕别忘去掉本振短路导线。
如果中频变压器已经调乱，采用上述方法不能调到谐振频率时，可将信号源输出的465kHz信号直接从第二中放管基极输入，先调末级中频变压器。再依次从第一中放管、变频管基极输入信号。调中间、前级中频变压器。直至三个中频变压器都谐振在465kHz。
当XG－25型信号发生器输出535kHz、1605kHz及600kHz、150kHz信号时，还可以统调外差跟踪。
2．用XG－25型信号发生器检修收（扩）音机的故障

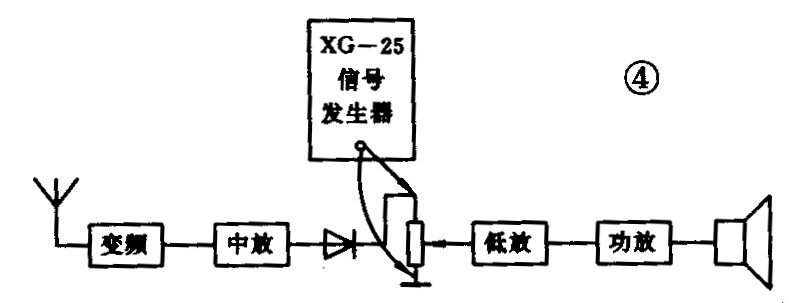

当手头有台无声或音低的收音机时，可先用XG－25型的低频输出电缆，接至收音机的音量电位器两端，见图4。如果扬声器能发出1000Hz的音频声，则故障在变频、中放或检波部分。否则故障在低放或功放部分。

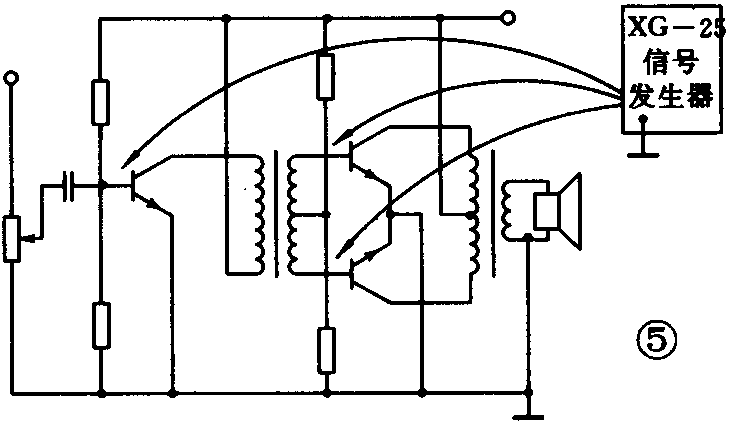

检查低放及功放部分时，可用低频信号先从功放管基极后低放管基极送入。见图5。从扬声器中的音频声就可判断故障出在哪一级回路。同样，检查收音部分则改用465kHz的调幅波输出。从后级中放向前级中放及变频管的基极送入信号。从而判断故障出在哪一级。参见图3。对于集成电路收音机，检查方法一样。可以从功放、低放、中放和变频相对应的引脚输入音频或中频信号，从而判断出是集成电路故障还是外围电路故障。
使用XG－25型信号发生器还要说明两点：
1．在输出音频信号时，原理上波段开关可以任意放在一～六档中的某一档。但若波段开关放在第一档，并且把已调波／等幅波开关放在等幅波位置时，输出的音频电压将最大，1000Hz的频率更正确些。
2．仪器用毕，应把电源关掉。并把波段开关置于“电源检查”档位。可以指示灯启亮来提示勿忘关机。对于长期不用的仪器，应把电池取出。防止电池日久腐蚀，损坏仪器。（谈小元）
