谈集成电路的管脚排列

🏠 首页 《无线电》杂志 1994年 🔗 第4期 🔗 第48页 分类:答读者问 🔗 王钦仁 🔗

在电子技术高速发展的今天,集成电路的使用已经相当普遍。我们在使用集成块时,首先遇到的一个问题就是如何正确识别集成电路的各管脚,使之与电路图中所标的管脚相对应,这是使用者必须熟练掌握的一项基本技能。

半导体集成电路的品种、规格繁多,但就其管脚的排列情况常见的有以下3种形式:一是按圆周分布,即所有管脚分布在同一个圆周上;二是双列分布,即管脚分两行排列;三是单列分布,即管脚单行排列。

为了便于使用者识别集成电路的管脚排列顺序,各种集成电路一般都标有一定的标记,现把常见的几种标记及管脚顺序的识别方法分述如下:

1.管键标记:使用这种识别标记的集成电路,用圆柱形金属外壳封装,其管脚按圆周分布,外形如图①所示。它的管脚排列顺序是:从管顶往下看,自管键开始沿逆时针方向依次是第1、2、3……脚(见图①)。5G1555、AN374等的管脚就是这样排列的。

图1
图1 🔍原图 (208×281)

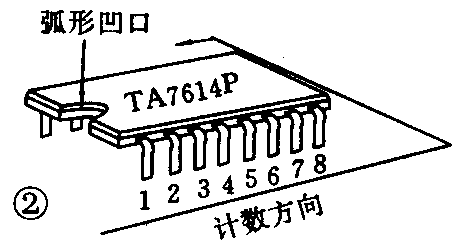

2.弧形凹口标记:这种识别标记多用在双列直插型集成电路上。弧形凹口位于集成电路的一个端部,其外形如图②所示。管脚排列顺序的识别方法是,正视集成块外壳上所标的型号,弧形凹口下方左起第1脚为该集成电路的第1脚,以这个管脚开始沿逆时针方向依次是第2、3、4……脚(见图②)。TA7614AP、μPC1353C等就是使用这种识别标记的。

图2
图2 🔍原图 (458×249)

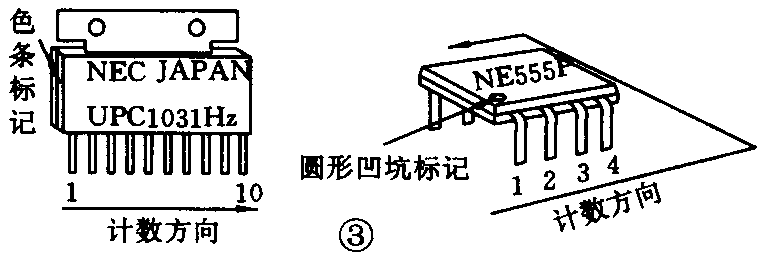

3.圆形凹坑、小圆圈、色条标记:双列直插型和单列直插型的集成电路多采用这种识别标记,其外形如图③所示。这种集成电路的管脚识别标记和型号都标在外壳的同一平面上。它的管脚排列顺序是,正视集成块的型号,圆形凹坑(或小圆圈、色条)的下方左起第一脚为集成电路的第1脚。对于双列直插型的集成块,从第1脚开始沿逆时针方向,依次是第2、3、4……脚;对于单列直插型的集成块,从第1脚开始其后依次是第2、3、4……脚(见图③)。LA4422、NE555P、CD4017BCN等都是使用这种识别标记。

图3
图3 🔍原图 (762×269)

4.斜切角标记:这种标记一般用在单列直插型集成电路上,其外形如图④所示。其管脚的排列顺序是,从斜切角的这一端开始,依次是第1、2、3……脚 (见图④)。AN5710、LA4140等都是使用这种识别标记。

图4
图4 🔍原图 (294×228)

应当指出有不少集成电路同时使用两种识别标记,如μPC1366,既使用弧形凹口标记,又使用小圆圈标记。但两种标记对集成电路的管脚排列顺序的识别效果是统一的(见图⑤所示)。也有少数的集成电路,外壳上没有以上所介绍的各种标记,而只有该集成电路的型号,对于这种集成电路管脚序号的识别,应把集成块上印有型号的一面朝上,正视型号,其左下方的第1脚为集成电路的第1脚位置,然后沿逆时针方向计数,依次是第2、3……脚,如图⑥所示。

图5
图5 🔍原图 (450×309)
图6
图6 🔍原图 (246×235)

图⑦—图⑩所示的几种不同型号的集成电路,分别采用了不同的管脚识别记号,读者可以根据以上所介绍的方法来识别其管脚序号。(王钦仁)

图7
图7 🔍原图 (241×150)
图8
图8 🔍原图 (174×175)
图9
图9 🔍原图 (231×156)
图10
图10 🔍原图 (146×130)
