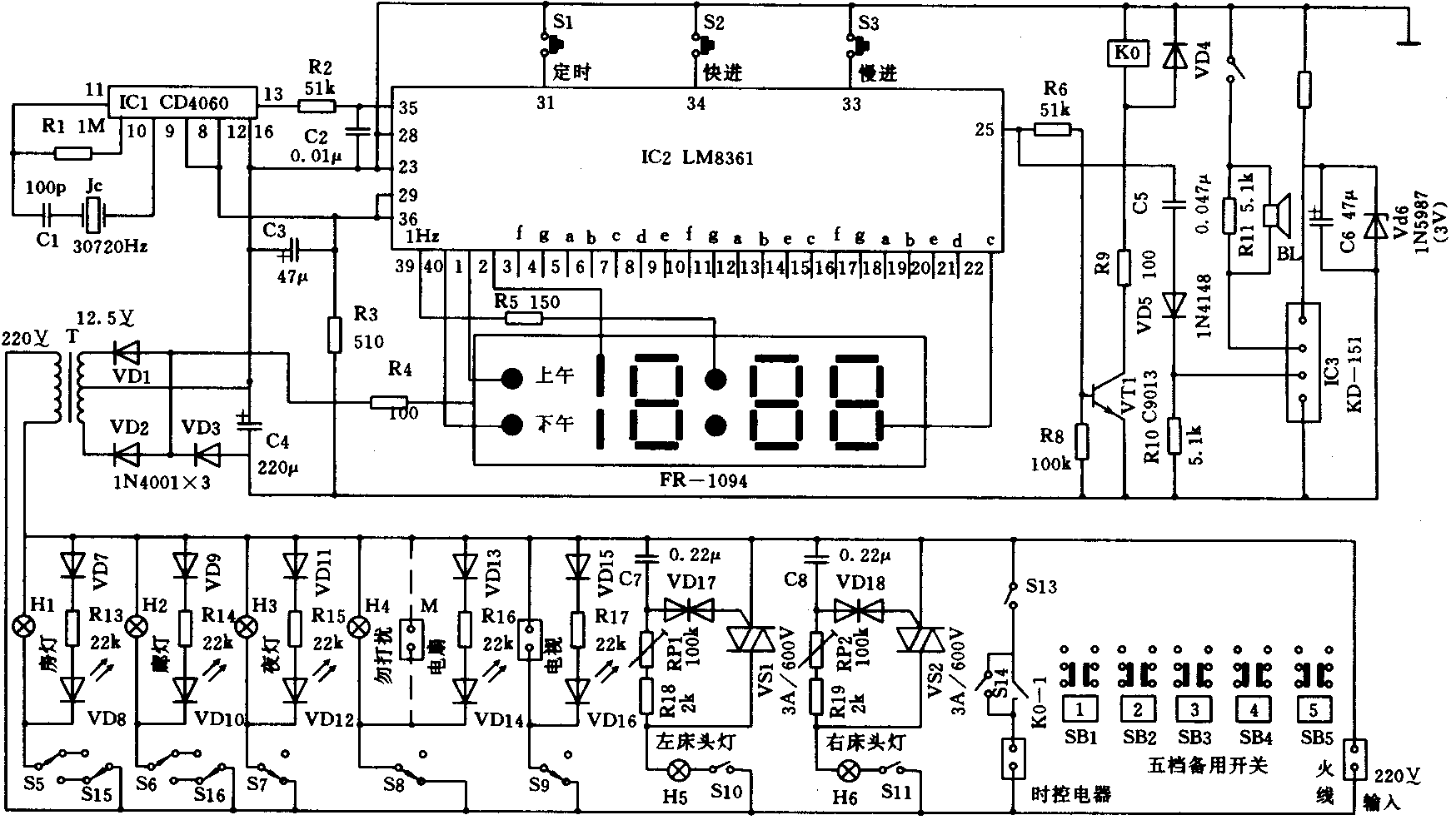

本文介绍的DT－20电器综合控制台，适用于家庭和旅馆客房，采用国际流行的PVC彩印薄膜面板，豪华美观，外形尺寸470×100（mm）2，可以设计安装在床头柜等木制家具上或镶嵌在墙内。它具有：5组KD2型附带发光二极管指示灯的方形轻触式双联开关，分别控制房灯（顶灯）、廊灯、夜灯（地灯）、电视、电扇或勿打扰指示灯等等的开启和关断；2级旋转电位器，控制可控硅调压器，可分别对左右床头灯调光或利用其中的一种作为电热褥的调温；LED电子钟，可利用电子钟的定时功能进行音乐闹时或控制某一路电器的开停；一组5个档位的互锁按键开关和一个直沿电位器，可用于音响节目源的选择控制或其它用途。电路见下图。
电子钟电路采用常见的LM8361驱动器和FR－1094显示屏。IC1对30720晶振进行9级分频得到60Hz标准时基，IC2定时输出经由R6接至VT1基极，控制继电器KO动作，利用KO－1接点可选择控制某一种电器（如收音机）的定时开关。另外定时输出脚通过C5耦合、VD5导向，接至IC2，利用定时时刻到来时的正脉冲触发音乐集成块IC3，作为音乐闹钟使用。开关S12、S13、S14为不同用途的手控开关，由制作者选择设置与否；S5～S10由KD2开关组成，其双联接点并接为单联使用以加强其可靠性；实际应用中，往往希望在门口和床头均可对房灯和廊灯实施控制，所以加用了开关S15和S16，制作时可任选有单刀双掷的拉线或扳动开关，如不想使用，可参考S7处理。左右床头灯调光电路由VS1、VS2等组成，S10和S11分别附带在电位器RP1和RP2上，在调光显弱时关断电源。5档备用开关为互锁型，每档有2组接点，使用很灵活。面板上附加的直滑电位器为WH20—1型10K。薄膜面板后附的衬板可采用铁、铝板或三合板自配，套件中亦可供应。（刘永华）
