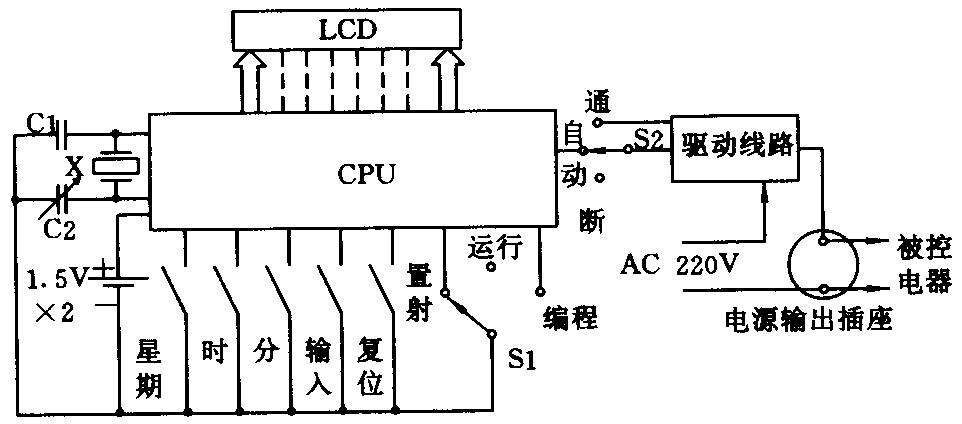

小型可编程时间控制器是一种每天可设定6次开启和6次关断的时间控制器。开关时间可按日循环或按周循环。它的应用范围广，如作空调、电饭煲、电风扇的定时控制等。电路原理图如附图所示。
电路的核心部分是一个微处理器（CPU），它是CMOS4位单片机，片内包括动态存储器，掩膜只读存储器，输出、输入接口，以及液晶驱动输出等。X是32768Hz晶体振荡器，它给CPU提供时钟信号，通过调节C2可使时间误差小于每日0.5秒。
使用两节1.5V七号电池为CPU和液晶板提供工作电源。
S1和S2均为拨动开关，S1分为“置时”、“运行”、“编程”三种工作方式；S2可使可编程时间控制器选择“自动”和“人工”两种操作的通断状态。
“星期”、“时”、“分”、“输入”、“复位”五个按钮，通过它们分别向CPU输入时间、编程信息和使CPU复位。用液晶（LCD）显示时间、编程。

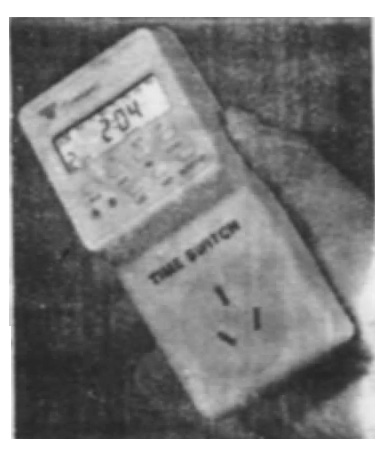

下面我们结合该产品，（该产品外形请见题图）谈谈它的使用方法。
1．安装所要求的电池，此时液晶显示屏上要有闪烁的“0：00”字样；
2.将S1拨于“置时”位置，通过“星期”、“时”、“分”按钮输入当时的时间；
3．将S1拨于“编程”位置，液晶显示屏上出现闪烁的“0：00”字样，按动“星期”、“时”、“分”按钮，显示的时间就是被控电器第一次接通外接交流电源的时间；
4．按动“输入”按钮，液晶显示屏上出现闪烁的“0：00”字样，按动“星期”、“时”、“分”按钮，显示的时间就是被控电器第一次断开外接交流电源的时间；
5．重复3和4的操作，被控电器一天内六次通断的时间输入完毕；
6．S1开关置于“运行”位置，S2开关置于“自动”位置；
7．将可编程时间控制器插到交流电源插座上，被控电器的交流电源线插到可编程时间控制器的电源输出插座上（输出功率可达1600W），至此，被控电器将按预先输入的时间自动地进行工作。
当你不想按编程时间通断被控电器时，可将S2开关拨向“通”或“断”的位置，以实现人工操作的常通或常断。
当液晶屏出现不规则笔划时，可按动“复位”或清除，直到出现闪烁的“0：00”字样后，重新开始上述步骤。（阎德梁）
