终结者游戏机是目前市场上比较流行的电子游戏机之一。工厂为了降低生产成本，直接用软封装集成电路固定在手机的印制电路板上，用6根连线和主机对接，完成选择、启动、上、下、左、右等动作的功能。因软封装集成电路的可靠性差，出现故障又无法单独更换。这向读者介绍用CMOS 4000系列代换该集成电路的方法。
在确保手机外部结构联线与按钮正常的情况下、将手机和主机联接，开启电源，不按动手机按钮，这时上、下、左、右、选择、启动等开关的一端对地均应有5V左右的电压，如果其中一个或几个端子电压为OV左右或小于3V，则可初步判断软封装集成块已经失效。

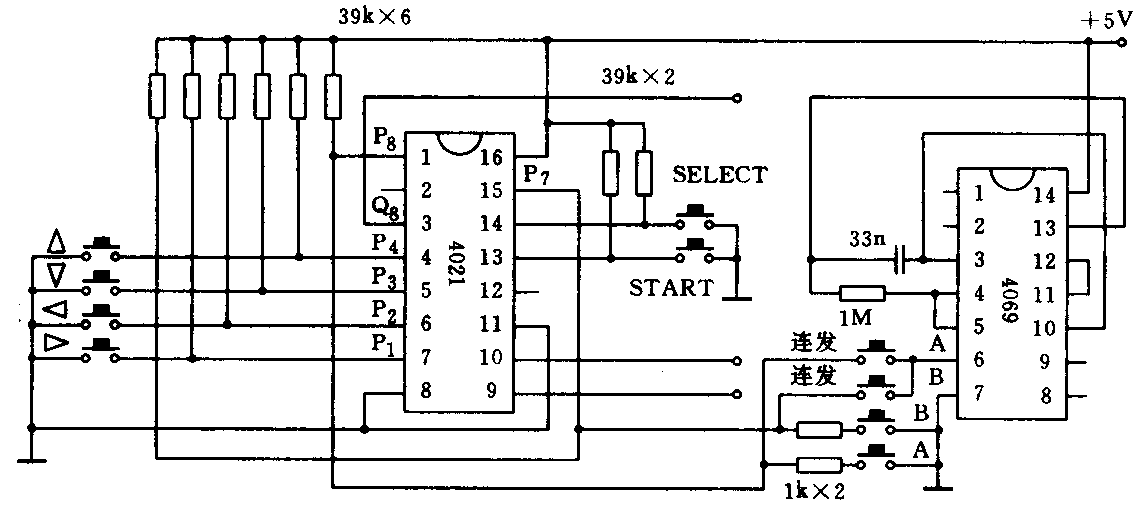

软封装集成块不易单独更换，可用CMOS4000系列集成电路中的六位反相器4069和八位静态移位寄存器4021代替应用，其电原理图如附图所示。先将软封装集成块周围引线全部割断，把4069和4021安排在印制板正面右下方，用直径lmm钻头钻好集成块双列14脚和16脚的位置，然后插入集成块并把集成块引脚弯平，这样集成块就固定在印制板上了。电阻、电容焊装在印制板背面，如离焊接点稍远，可采用钻孔的方法，把引线通过小孔来固定元器件；安装时应注意避开按键和导电橡胶及后盖上压环的位置。总之细心布线还是能达到“尽善尽美”的。从电路的原理可以看出由4069组成的多谐振荡器整形后输出的脉冲信号，通过A、B按钮送至4021的1脚P8和15脚P7完成连续发射和跳跃的功能。4、5、6、7脚分别为 P4、P3、P2、P1，通过按钮接地，完成上、下、左、右的功能，13脚、14脚经接钮接地，完成START和SELECT，即启动和选择功能。
安装时4021的3脚接至主机74HC368的2脚或14脚，即手机印制板端子5（DOB），将Q8端输出串行数据信号送至主机。4021的9脚接至主机CPU 6527的39脚，即手机印制板端子4（OUTO）。4021的10脚接至主机74HC368的7脚或3脚，即手机印制板端子3（02B）。＋5V和地分别和主机电源连接，即手机印制板端子1（V\(_{CC}\)）及2（GND）。另外手机印制板中的各指形电极位置仍然要利用起来，连接各按钮的导线要离指形电极稍远一些，保证导电橡胶接触良好。(朱建元)
