AY－288G型激光唱机是采用日本索尼公司生产的机心，主电路采用索尼公司的PCB－2F电路板。并针对2F电路板的音频模拟信号处理电路的缺点进行了改造，摒弃了原电路板上的有源低通滤波和音频放大电路，并采用电子管重新设计了有源低通滤波和音频放大器。

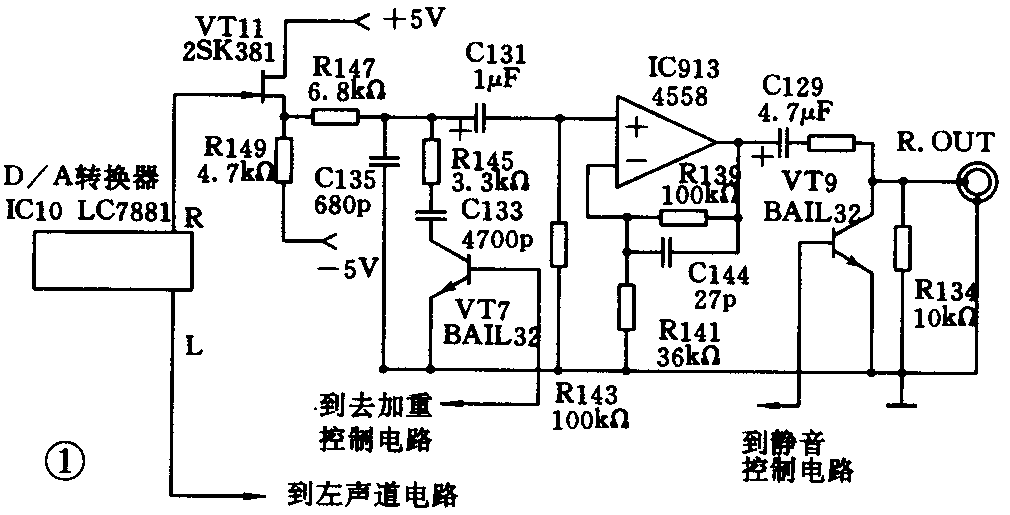

原电路板上的电路如图1所示，该电路由K146、C134及R147、C135组成左右声道的一阶低通滤波器。滤波器由于只用一阶，从而造成了折叠噪声严重地干扰了音频信号，加上原电路选用的元件不够好，如C135、C134 2只关键元件选用了瓷介电容，运放用了BA4558，耦合电容是普通的电解电容，这样就使输出信号产生了严重的失真，听起来感到低音松散、无力度，中音“恶”声，高音发毛、刺耳，声音不耐听，播放大动态的节目时有一种乱的感觉，特别听弦乐时，倍感难受。
改造后的音频处理电路如图2所示（只画出了一个声道），该电路每个声道用1只6N1l电子管组成有源低通滤波及信号放大电路，因为加了屏压稳压的电子管，放大器工作十分稳定，所以低通滤波器采用同相反馈，使电路能用较少的元件，达到较好的效果，符合“简洁至上”的设计原则。电源包括屏极电源和灯丝电源，均采用性能良好的稳压电路，以减少纹波电压，消除电子管放大器特有的交流声。本电路的元件选择十分讲究，电阻全部都选用1/2金属膜电阻，电容采用无感聚丙烯电容，电源滤波采用大容量电解电容器，选用瓷质管座，输出继电器特选镀金银触点、经抽真空后充氮的全密封小型继电器，还有J级的6N1l和精心设计的玻璃纤维板印刷线路。
经过这样改造后生产出来的AY－288G激光唱机，音色听来感觉上有了质的变化，声音变得醇厚、柔顺，乐器的质感很好。听小提琴时松香味十足，应付大动态的节目游刃有余，低音丰满、结实有力，中音清楚圆润，高音十分纤细。(李向平)
