问：一台NV—370录像机，加电后即有加载动作，且磁鼓旋转。应如何检修？（山西 王 军）
答：根据录像机工作原理可知，在未送入磁带的情况下，录像机不应有任何机械动作。一加电就有加载动作，并且磁鼓旋转，说明系统控制电路发出了错误指令，进而导致了机械部件的误动作。录像机一方面是根据面板操作按键输出控制指令，另一方面是根据所检测到的各种机械状态信息来输出各种控制信号的，而CPU对机械状态位置的检测是通过方式选择开关来实现的。它们之间实际上形成了一个闭环控制关系，因此，系统控制CPU及方式选择开关不良均会导致上述故障现象出现。
断电拆下机器底盖，观察在起弹方式时机械定位关系是否符合如下要求：（1）凸轮齿轮上的小孔与机架上的小孔对准；（2）加载驱动齿轮上的小孔与加载齿轮上的小凸起对准；（3）方式选择开关上的V型槽，要与主滑板上的弯角带动的开关的滑动片对准。
若手动使定位准确后，加电又出现原故障现象，这说明滑动式方式选择开关内部接触不良。虽然手动能使机械定位符合要求，但是由于开关内部接触不良，使得控制系统CPU接收到了错误的状态检测信号，并通过控制电路，使整机误动作。为此，应拆下方式选择开关，若发现内部金属片脏污，用无水酒精经反复清洗后，安装复原，即可排除故障。（聂元铭）
问：一台TOYO（东洋）YC51—1彩电原理图上解码电路集成块为TA7698，而维修时却发现用的是TDA3562A。因不知它各脚的电压值，检修遇到困难，请问如何检修？（河南 王连顺）

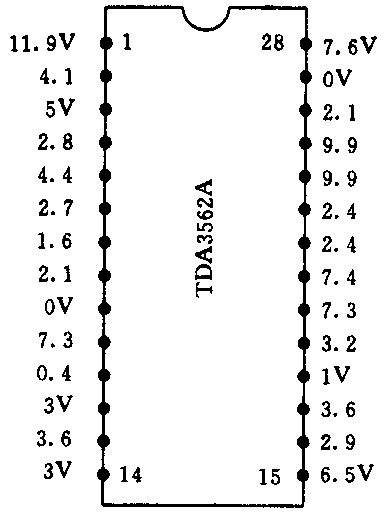

答：解码块TDA3562A常见于欧洲产的彩电中，韩国的几种机型和西安海燕20英寸也用过，检修时可参考高士达CDF—9325X电路（贵州科技出版社《进口彩色电视机全集》上有此电路），现将各脚电压正常值列出如上图。（于勇军）
问：有一台录像机按放像键，录像带能加到磁鼓上，且磁鼓正常运转，但几秒钟后，磁带自动退回原处。快进快倒正常，请问是什么原因？（广东 刘路泉）
答：出现上述故障的原因是录像带加载不到位引起的。录像机在重放时，其机械系统通过加载臂把录像带从带盒中拉出，并包绕在磁鼓上，这时录像机会根据机械状态开关加载到位的信息自动停止加载，进入放像状态。如果加载不到位，录像带未完全包绕在磁鼓上，录像机将持续处于加载状态。当连续5秒钟仍不能加载到位时，录像机会自动卸载，把磁带收回到磁带盒，以保护电机不受损坏。
造成加载不到位的原因一般都是机械故障。如机心内有异物或引线卡住加载臂；机械零件移位挡住加载臂；加载滑轨摩擦力增加等等。
检修的方法是在加载时，观察加载臂的加载过程，找出加载不到位的原因，并采取相应的措施排除故障。（宋燕欣）
问：一台日立CPT2005—042型（NP84C20机心）彩电，图像上部距顶端约6～7厘米处有一不太明显的水平亮线，亮线上部图像压缩，近顶端则拉伸，亮线下部图像基本正常。经调换场输出集成块IC681（μPC1378H）及检查场电路均没找到故障所在，如何深入检查？（福建 张利文）
答：这种故障大都是主电压偏低，导致行输出电路工作失常所造成的，所以应先查主电压。该机主电压正常值为111V，若实测值偏低，便可确认故障系主电压偏低所致。主电压偏低的原因主要有两个：一是开关电源电路输出电压低，另一为行输出电路不良，通常以后者较为多见。检修后者的重点在行输出变压器，一般是行输出本身不良（如换用了非正规产品等）及绕组中存在轻微漏电现象。（兰德）
问：新买一台长风牌CFC47—3A型彩色电视机，最近图像偏大，特别是水平方向偏大厉害，图像放不下，其它均正常，请问如何检修？（甘肃 张志勇）
答：首先检测电源电压是否偏高，若电源电压偏高，请查电源电路。若电源电压正常，可把行逆程电容C464换成600～700pF（2kV）之间的一个电容。其方法是把600～700pF之间的电容逐一焊上试之，选择出图像最为满意的一个电容焊上即可。（刘松和）
问：一台德国生产的罗兰士ITT3304型彩电发生无光无声故障，经查系电源部分T715（ BU536）击穿损坏，购不到BU536，可否用其它型号三极管代换？
答：BU536在罗兰士ITT3304彩电中作电源开关管，购不到同型号三极管可用常用的大功率管2SC1942直接代换，电路无需作任何改动及调整，即可使彩电工作正常。（汤志成）
问：有一台SONY，WM—FX10随身听，不慎摔在地上，之后大多数磁带都走调。经拆看基本上看不出什么毛病，不知何故？（天津 吴钟敏）
答：录音机走调的原因：一是电机转速偏离正常值；二是机械部分变形产生摩擦影响带速。检查时可先将机心取出、试听，如果正常，说明磁带仓盒与机心的位置相对变形；如果依然如故可观察压带轮或主导轴是否变形、传动带是否跳槽，如不正常，应做相应处理；用手拨动飞轮，正常情况下手感应无死点和卡壳现象。
在上述检查均正常的情况下，可试调电机调速电位器，如仍不解决问题，只得更换电机。（蒋秀欣）
问：一台扩音机的功放管2N6322损坏，请问该管是哪国产品？用什么型号的三极管可以直接代换？（河南 李晓伟）
答：2N6322是美国产硅NPN大功率三极管，它的主要参数是：Pc=200W、Ic=30A、V\(_{CBO}\)＝300V，可用参数相近的国产三极管直接代换，如3DK210等。（邱慧远）
问：我村广播室有一台“美多”电子管150瓦扩音机，使用十多年了，最近输入变压器损坏了。请问能否用“飞跃”电子管150W扩音机上的输入变压器代替？如买不到该输入变压器能否用有线广播线间25W变压器代用？（艾光波）
答：“美多”与“飞跃”电子管150W扩音机是一样的电路，不同之处只是“美多”机输出音量指示器用6E1电子管担任，“飞跃”机输出音量指示器用6E2电子管担任。用“飞跃”机输入变压器完全可以直接替换“美多”机输入变压器。

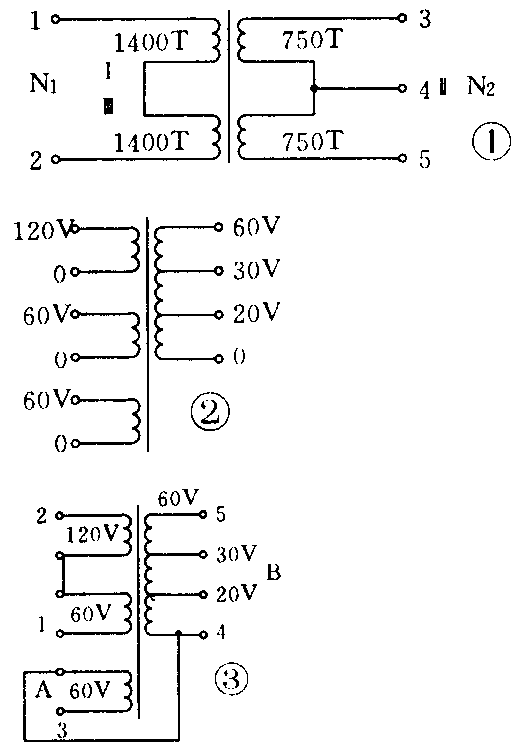

由“飞跃”机说明书提供的输入变压器数据如图1所示。图1的初、次级匝数比为n\(_{1}\)=N1/ N\(_{2}\)=2800/ 1500≈1.8；25W线间变压器数据如图2所示。由图2，初、次级电压比为n2=180V／120V=V\(_{1}\)／V2≈1.5。且图1与图2的铁芯舌宽和叠厚及它们的实际输入电压与输出电压都基本接近。在使用中要注意图3中A、B两绕组的相位，不应使3、5为同名端，就可获得满意效果。因此25W线间变压器可以代替“美多”、“飞跃”150W电子管扩音机中的输入变压器。（倪耀成）
问：爱华370型随身听，收音正常，录放音时电机不转，按下录放键，电机两端无电压，何故？（云南 秦云生）
答：先检查录放开关簧片是否脱焊、接触不良，再检查稳速集成电路是否正常工作，驱动三极管有无损坏。如上述元件均完好无损，则应检查电机本身能否正常工作，如引出线是否脱焊，内部整流子短路与否。（张国华）
问：一台新星SL—8160型收录机中的功放集成块D7240AP损坏，因购不到同型号器件，就买了一块TA7240AP代换，结果换上后一个月左右又烧坏了，这是何故？TA7240AP与D7240AP有什么不同？（陕西 陈会）
答：TA7240AP与D7240AP的性能指标和引脚排列等完全相同，可以互换使用；不同的只是前者为日本东芝公司产品，后者为国产品。至于TA7240AP上机后一个月即被烧坏，除极小可能是器件质量不佳外，主要还是收录机因素造成的，通常较为多见的是电源电压过高和器件散热不良。所以安装TA7240AP时首先要注意将其散热片固紧在外加散热器（或片）上，保证其散热良好；同时其⑩脚电源电压一般不要超出16V，太高时可串入二极管等进行降压。（德沅）
问：一台收录机IC（型号为HA1361）损坏，到处查不到有关该IC的技术资料，请提供其内部电路结构、电源工作电压范围、输出功率大小、各引脚功能及代换型号。（四川 李继宏）

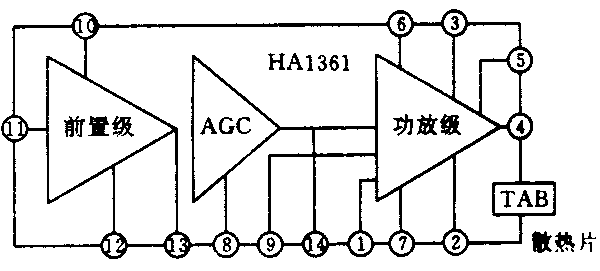

答：HA1361为日本日立公司生产的单片录音机放大电路，包括有前置放大器、AGC电路及功放电路，电路图如下。其电源电压范围为4～9V，输出功率典型值为1W，各引脚功能如下：1—地，2—相位补偿，3—电源V\(_{CC}\)，4—功率输出，5—自举，6—滤波，7—负反馈，8—AGC输入，9—外接电容，10—电源VCC， 11—前置放大输入，12—前置放大负反馈，13—前置放大输出，14—功放输入。直接代换型号为HA1361A。(文化）
