（沈长生）国家有关部门要求1990年1月1日起，在电气技术文件和图纸上使用新的国家标准（国标GB—4728《电气图形用图形符号》和国标GB—7159—87《电气技术中的文字符号制订通则》）。本刊已按要求在电路图上使用了这些国标图形符号。
上述的国标图形符号是参照了国际电工委员会的标准制定的，这将有利于我们与国际间的电子技术交往和阅读国外电路图资料。上述的国标图形符号有利于利用计算机进行绘图。
但是有很多初学者对国标图形符号不熟悉，搞不清符号中的正、负极性；有的初学者认识了图形符号但不知如何与实物相对应。本文以问答形式讲解上述的问题，以帮助初学者掌握有关的知识。
无极性元器件的符号

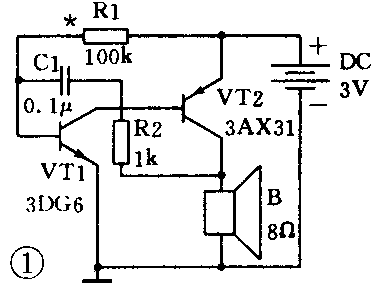

图1是一张用有关的国标画的电子讯响器电路图。现以图1为例，解答初学者提出的问题。
1．图1中R1、R2旁边画出的两个固定电阻器符号，一个横画一个竖画有无区别？

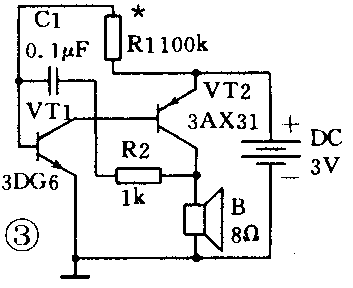

答：固定电阻器的符号如图2中a、b所示（不包括虚线，虚线是我们表示和实物对应关系的连线，以下同）。符号旁边列举了电阻器的实物外形。电阻器符号中，长方形部分就相当实物中的电阻体；符号中长方形两边的直线，相当于实物的两极引线，如图2中虚线所示。电阻器的符号在电路图中，横画、竖画都没关系，只要图形是一个长方形两边画上两根引线就是表示固定电阻器的符号。如果把图1的电路图改成图3的画法，R1竖画，R2横画也是完全一样的，只不过图1的画法显得整齐一些。
2．如何把实际的电阻器安装到相应的符号位置？

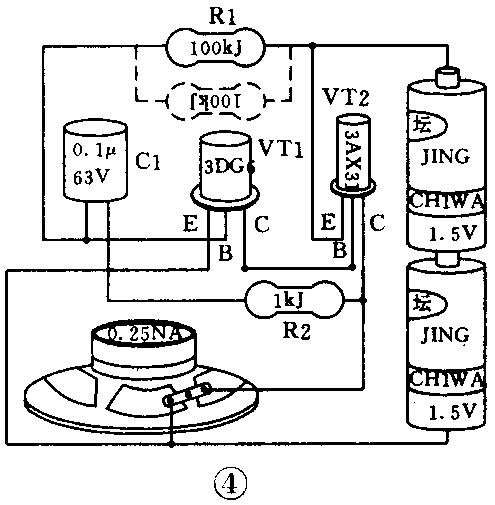

答：以图1为例，在实际安装机器时，要用一个阻值为100k的电阻安装到相对应的电阻符号R1的位置。用一个1k的电阻器安在符号R2所示的位置……整机的连接情况如图4。固定电阻器的两根引线没有正、负极性之分，所以把100k的电阻如图4中实线部分那样安在R1符号的位置上和把100k电阻倒过来，按图4中虚线部分那样安装在R1符号的位置上效果都是一样的。
3．从电阻器符号本身怎么知道要选用什么样的电阻？
答：从电阻器符号本身和旁边所标文字，只能看出要选用的是阻值为多大的固定电阻器，但要选碳膜电阻器还是金属膜电阻器或选其他类型的电阻器，单从符号本身是看不出来的，还要看文章中的有关说明，才能清楚。

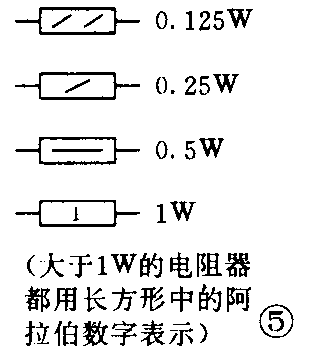

另外选用电阻器时还要了解应选用多大瓦数的电阻器，这个问题可从电阻器符号上的瓦数标志得到解决。图5为电阻器的瓦数标志。如果电阻器的符号上没有瓦数标志，则表示对功率没有要求，爱好者可选任意瓦数的电阻器，对于同种类型的电阻器瓦数越大的体积也越大。
4.电阻器符号中的R1、R2等是什么意思，有的电阻器符号边还画了一个※号又是什么意思？
答：电阻器的代表字母是R，为了区分一张电路图中出现的两个以上的电阻器，尤其是要区分阻值相同的电阻器，在每个电阻器的代表字母R旁边再用阿拉伯数字做标注。这样在看电路图时，分析电路或列元件数值表时就会很方便了。如图1中，我们一说R1你就知道它在电路图的什么位置、阻值多大。当然哪只电阻定为R1这是没有规定的，但一般规律是相邻的电阻其顺序号也应靠近，这样有利于找到每只电阻在电路图中的位置。如果一开始我们就把图1中的100k标为R2，而把1k电阻标为R1也没关系，但那时再说R1时就是指得1k电阻所在的位置了。
电阻器符号边的※号表示需要调整的意思，如图1中R1 100k边的※号，表示改变100k的阻值，可改变此讯响器的音调，调到自己喜欢的声音。有的电路图中调整符号用*表示。
5．常用的不需要分辨极性的图形符号还有哪些？
答：象固定电阻那样还有一些图形符号不需要分辨正、负极性，它们的识图和使用方法与上述的电阻器使用方法相同。
以下符号在使用时不需要分辨极性：

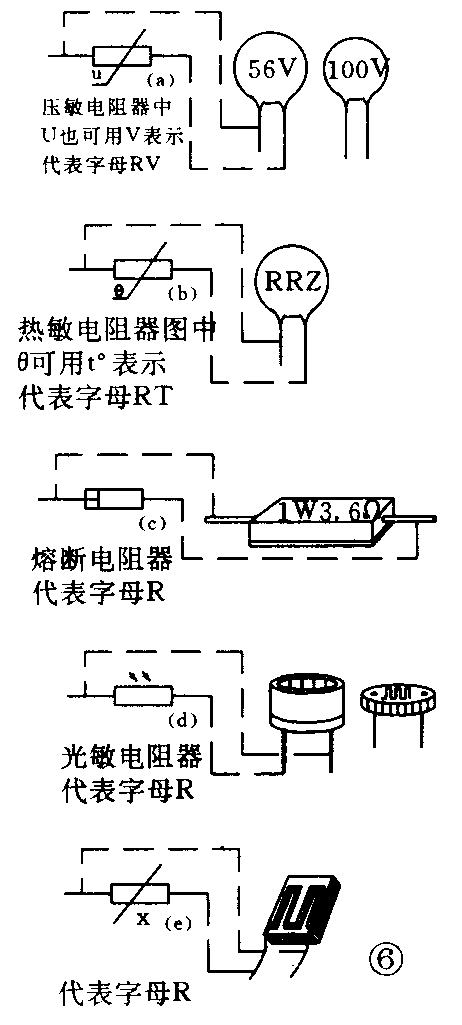

图6a为压敏电阻器的符号，它是在固定电阻器的符号上画一条折线并标上字母U（U就表示压敏）。压敏电阻器是一种电压敏感元件，即加在压敏电阻器两端的电压超过压敏电阻的标称电压时，电阻的阻值就会变得很小，如它可用在彩色显像管灯丝保护电路中。
图6b为热敏电阻器的符号，它是在固定电阻器的符号上画一条折线并标上字母θ（θ就表示热敏）。热敏电阻器是一种温度敏感元件，当温度升高时其阻值变小，可用在收音机功放级的下偏置电阻中，起稳定工作点作用。
图6c为熔断电阻器的符号，它实际上相当一种带有保险丝的电阻器，当通过电阻器的电流以超过规定值时，电阻器就会熔断，从而起到过流保护作用。这种电阻可用于计算机、彩色电视机等的电源电路中。
图6d为光敏电阻器的符号，它是在固定电阻器的符号上加上两个箭头朝里的箭头线（箭头朝里表示受光的器件，箭头朝外则表示发光的器件）。这种电阻无光照射时电阻值特别大，有光照射时电阻值大大减小（一般可减小到几十千欧到几千欧）。光敏电阻可用于光电计数、电光控制等。
图6e为磁敏电阻器的符号，它是在固定电阻器符号上画一条斜线（这条斜线表示线性型），然后在斜线右下角画一个×（×就表示磁敏）。磁敏电阻的电阻值随磁场强度增强而增大。磁敏电阻可用于探测杂散磁场，位移检测等。
图7a是空心线圈的符号，符号中的弧形个数不限，但不能少于3个。图7b、c为空心线圈的空物。
图8a为带磁芯或铁芯的线圈符号，它是在空心线圈边画上一条实线，这条实线即表示铁心也表示磁芯。具体是哪种材料的芯，可用文字说明。图8b为磁芯线圈的实物，c为铁芯线圈的实物。
图9a为可调磁芯线圈的符号，它是在磁芯线圈的基础上加上一个箭头，以此表示磁芯可调，即指磁芯可在线圈内移动。
图9c为有间隙的磁芯线圈的符号，它是在空心线圈旁加上两条不相碰的短线组成。d为有间隙磁芯。间隙是指两块磁芯（或铁芯）间的空气缝隙或在缝隙中垫一张绝缘纸。

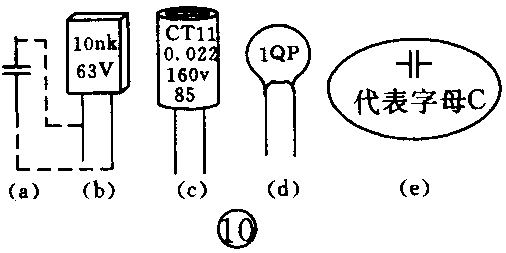

图10a为固定电容器符号，图中两条平行线对应电容器内的两层金属箔，两条竖线表示电容器的两根引出线。电容器符号也可以象图10e那种方式画。图10b、c、d为三种实物外形。

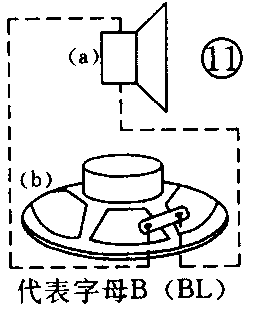

图11a为扬声器的符号，图11b为扬声器的实物。在使用单只扬声器时，一般不考虑扬声器的两根引出线极性（在同时使用两只以上的扬声器时应考虑扬声器的极性。扬声器的代表字母为B，BL为《无线电》月刊上使用的扬声器字母。
图12a为耳机的符号，图12b为耳塞机外形。耳机的代表字母为B，本刊采用BE。

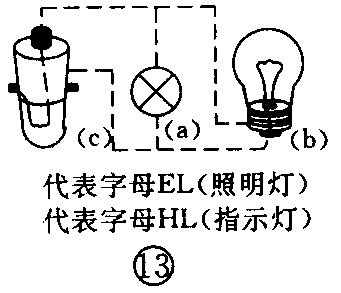

图13a是指示灯和照明灯的符号。图a两边为实物。
图14a为熔断器的符号。熔断器俗称保险丝、保险管，图14b为其实物。
