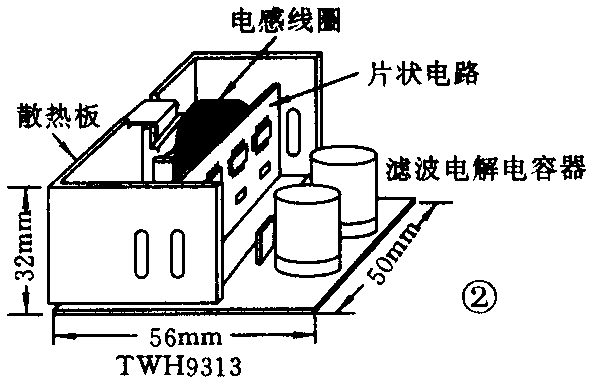

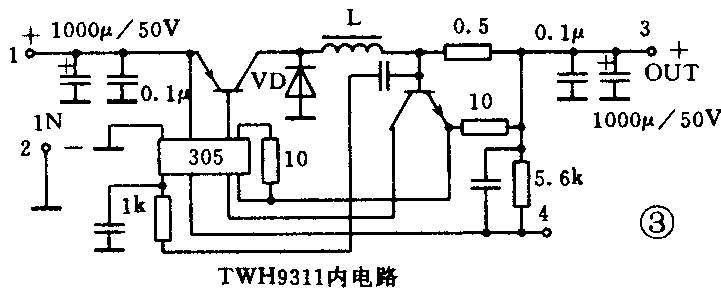

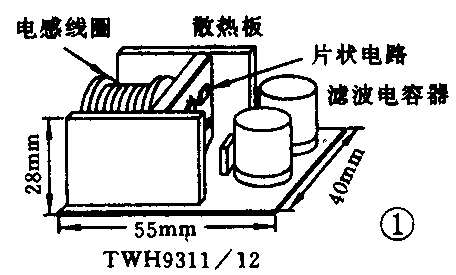

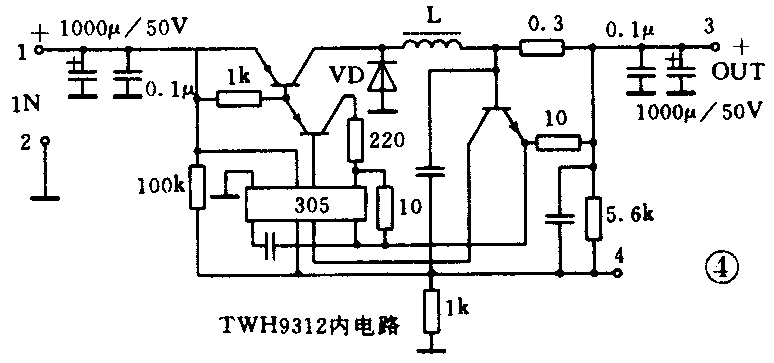

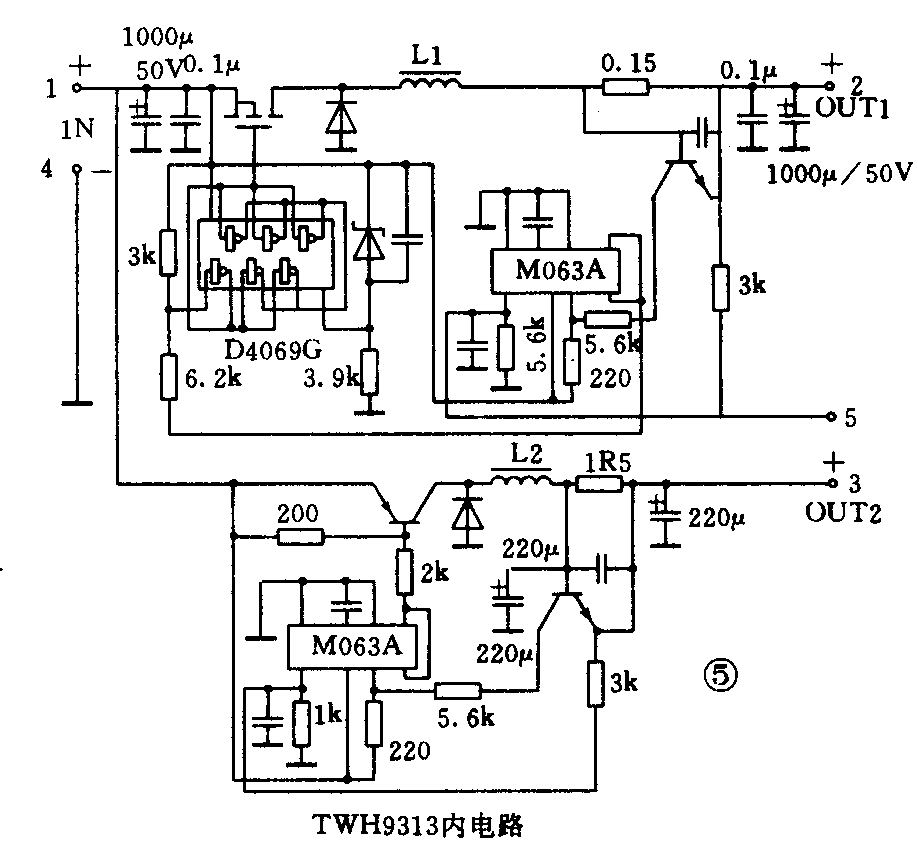

本文介绍的TWH系列稳压组件，是一种通用性强的，可变、可调、可并联的开关式稳压电源组件，它的型号为TWH9311／12以及TWH9313，外形分别见图1、图2，内电路分别见图3、4、5。这种组件结构小巧、坚固，具有良好的散热条件和电磁屏蔽效果。通入直流电即能正常工作。组件既可以作降压使用，又可以作升压使用。其输入输出引出端用数字标明，防止接错线而损坏电路。在组件内部还设置有过流保护装置，对过流或负载瞬间短路有良好的保护作用。组件可以与其它设备配套使用，又可以作独立电源，还可以进行并联连接，以增大输出功率，因此，是一种理想的小型开关稳压电源组件。
一、降压使用

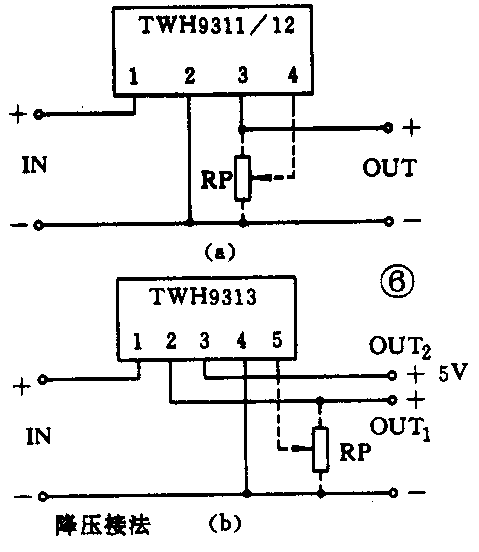

组件作降压使用时连线见图6a、b，输入直流电压为15～40V，TWH9311／12输出电压为12V，TWH9313有两组输出：主输出为12V，副输出为5V300mA，是满足一些带数字电路仪器而设置的。由于组件主设计为降压使用，因而当降压时效率高达95％以上。其主要指标见表1。
组件TWH9311／12的引出端4与TWH9313的5端是检测端，实际上此端是一可调端，在端上外接一个20k～47k电位器RP，通过调节RP改变芯片振荡频率与脉宽就能方便地调节输出电压的大小，RP的接法如图6中虚线所示。经实测：在40V输入时，输出电压的调节范围可在4～32V之间变化，如果输出电压不经常调整或者只用几档固定电压时可以采用可调电阻或者分线开关连接。
二、升压使用

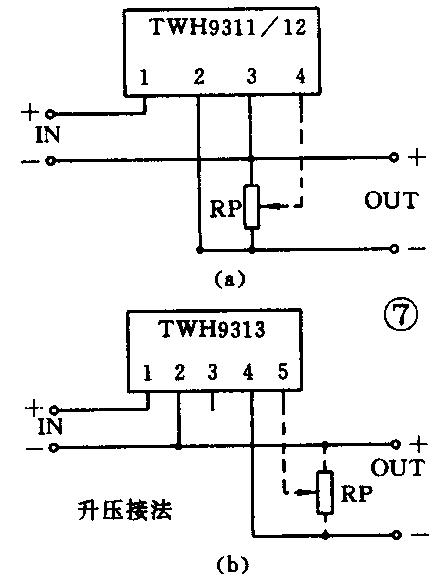

组件作升压使用时连线见图7a、b，输入电压一般为4～12V，不接RP时输出电压为12V，接上RP后可调，其输出电压最好不要超过40V，效率≥50％。升压时性能指标见表2。
三、使用注意事项
1．作升压时如果把负载改接在TWH9311／12的1、2端，TWH9313的1、4端，输出电压为电源电压与组件所升电压之和，这种接法可以提高输出电压、功率及效率。
2.每种组件均有其额定输出功率，使用时请勿超出，特别是在高电压输出以及长时间满载运行情况下，最好外加散热板或增加仪表风扇，以防温度升高而损坏电路。经实际测试，当外加100×80×3mm铝板或外加排风扇时，其输出功率可增加一倍。（蔡凡弟 王安宣）
