（刘永华）这种电话机具有以下特点：1．利用电力线220电传输信号，不需另架线，实用性强，便于移动。2.双工通话，采用普通电话用的话机作为话筒和听筒，串扰小、使用方便。3．采用调频方式和先进的锁相环解调电路，抗干扰能力强、噪杂音低。4．带有AGC控制的多级选频放大器，灵敏度高、选择性好。5．采用仿市话的振铃电路，符合常规使用习惯；具有通频带控制和静噪电路，话音清晰。6．结构简单，所有元件设计在一块印制板上，适于业余制作者仿制。本机可作为企事业单位内部通话、传呼喊人、紧急报警以及医院、旅馆、前店后厂式的个体经营者、住宅上下楼、前后院等通信使用。

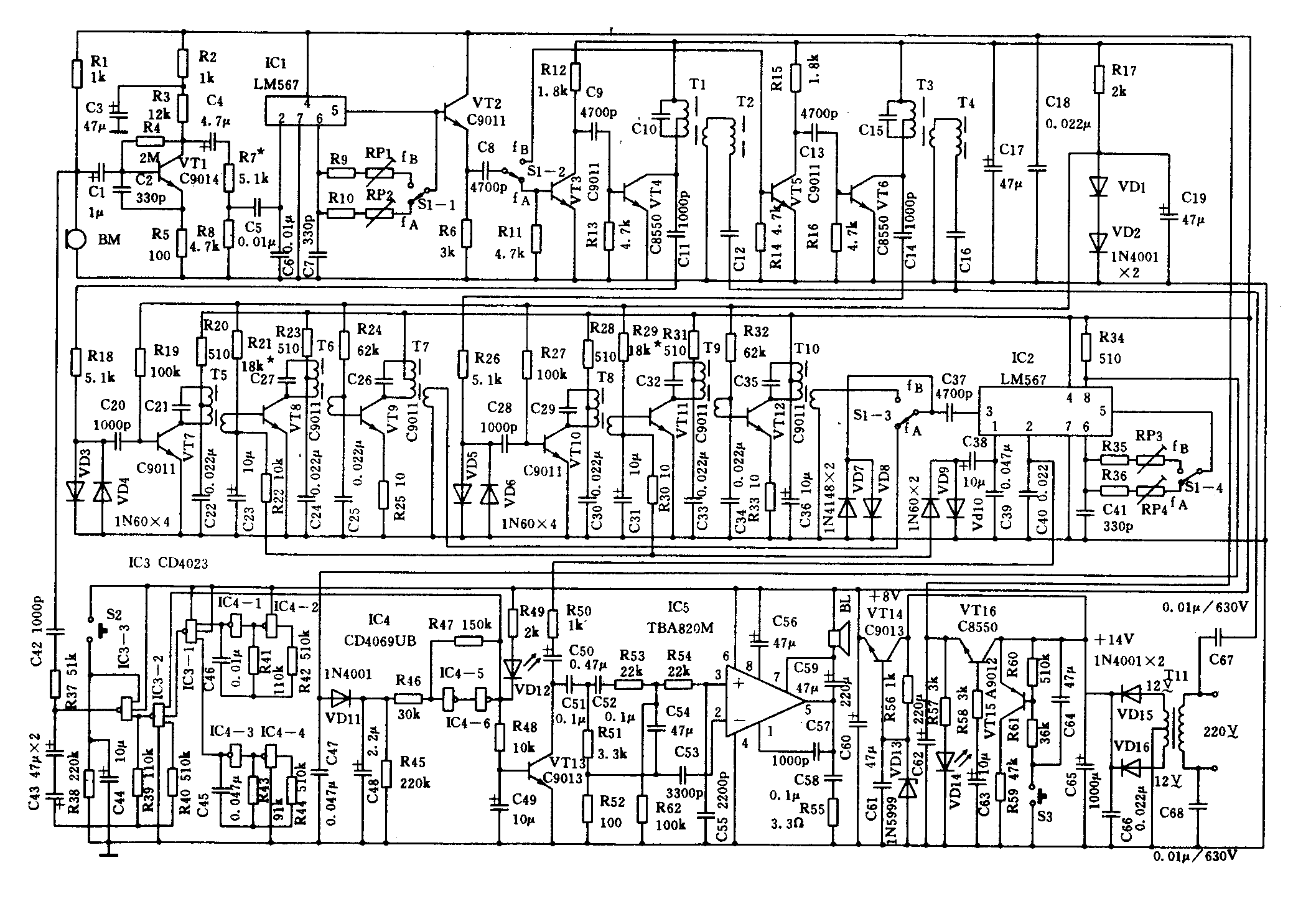

电原理见附图，话筒BM感应的话音信号由VT1放大，R7、R8分压，C5耦合进入IC1第2脚，对IC1本振载频进行频率调制。IC1选用频率解调集成电路LM567作载频振荡和调制器，其频率由第6脚电容与第5脚串接的电阻决定，f=1.1／RC。波段开关S1—1选择不同的R值以产生被呼和主动传呼二个振荡频率。LM567第5脚经射随器VT2输出被语音信号调制了的载频，S1—2选择被呼和主动传呼的二组选频放大器，分别由VT3、VT4和VT5、VT6脉冲放大及其配套的T1、T2、T3、T4等选频网络调谐后经高压隔离电容C67、C68耦合到电力线上。
接收部分由VT7～VT9和VT10～VT12二组谐振放大器组成：电力线传来的对方话音载频信号由C67、C68耦合，T1、T2和T3、T4等选频，C11、R18和C14、R26交连到二组放大器输入端，VD3～VD6为限幅二极管。经三级谐振放大后由T7、T10次级取出信号，S1—3选择后进入解调集成块IC2的输入端第3脚。实际工作过程中二组谐振放大器只有一组工作，另一组处于闲置状态。IC2为LM567，接成锁相环解调器，对输入信号进行鉴相、频率跟踪和解调，由C41和R35等组成本振网络，当接收到的信号频率与本振频率相近时，环路被锁定，本振频率自动跟随输入信号变化，抑制噪杂波，从而保证了载波传输质量，显著提高了信噪比。开关S1共4组接点，设已定下被呼频率为f\(_{A}\)、主动外呼频率为fB，则本机在处于等待状态时S1应置于被呼频段（守候位），即S1—1，使IC1本振于f\(_{A}\)，S1—2接fA选频输出放大器，S1—3接f\(_{B}\)选频输入放大器，S1—4使IC2本振于fB，这时对方主动外呼时采用的频率为f\(_{B}\)。己方收到信号后，按一下启动发射部分的电源开关S3，VT16导通，VT3、VT4发射部分将应答信号发出，实现双工通话。主动传呼电话打完后，对方应将S1归位于被呼位置；如欲与对方通话时，将已方S1开关置于主动外呼位置，按上述相反过程，对方收信后即可实现对讲。解调信号由IC2第2脚输出，经过C51、C52、R53等组成的300Hz～3kHz带通滤波器进入功放器以改善语音的清晰度。LM567未收到信号时其8脚输出直流电位为高电平（＋8V），由VD11取出、C48积分、二个反相器IC4—5、IC4—6组成施密特电路，输出+8V电压使VT13导通，旁路C50传导过来的杂波信号，实现静噪控制。当LM567进入锁频状态时，第8脚电压为低电平，IC4—6输出为0V，VT13截止，功放正常放大。LM567第1脚输出信号由C38耦合，VD9、VD10整流供作VT8、VT12的AGC控制电压。三输入端三与非门IC3和六反相器IC4组成仿市话的铃音发生器：IC4—1和IC4—2一组振荡频率约450Hz，IC4—3和IC4—4一组振荡频率约12Hz，IC3—2和IC3—3一组振荡频率约0.2Hz，三者混合调制得到响5秒停5秒的被12Hz调制的450Hz铃音；按钮开关S2控制IC3—3的一个输入脚，当S2按下后C44充电，IC3—3导通输出铃音信号。C44经R38放电完毕，IC3—3恢复截止，铃音停止；IC3—2一个输入端受对方信号控制：当对方收到传呼信号（铃音）后开机，IC2收到信号，第8脚电位由高电平变为低电平，IC4—6输出电压为0V，IC3—2截止，外呼铃音停发，从而避免对话开始后铃音仍在响的现象。VT14输出+8V稳压，供各集成块和收信部分使用。VT15和VT16组成发射部分的可控制电源：守候状态时VT15、VT16截止，VT3～VT6发射部分断电；准备外呼或收到传呼信号时，按一下按钮开关S3，C64充电，VT15因正向偏置而导通，VT16亦导通，发射部分工作。经过约8～10分钟，C64放电不足以维持VT15导通时，VT16亦截止，发射停止。如嫌通话维持时间短可在通话过程中按几下S3，C64因不断充电，通话时间就自然拉长了。
元件选择和调试安装过程中应注意以下几点；l.发射频率的选择：选在长波段100kHz～300kHz，收和发的频率间隔不宜小于32kHz，一般业余制作应选择干扰小无占用信号的频段（可用长波收音机预选）。附表推荐四项组合并列出适配的谐振电容和LM567配330p电容时本振电阻的值（实际制作时须适配电位器微调）供参考。2．各谐振电容和LM567本振阻容须采用温度系数小的云母或绦纶电容、金属膜电阻。3．载波通话应在同一个电力变压器的同一相上进行，跨相时须就近跨接1μ以上、630V耐压电容，传输效果逊于同相方式。4．频率选定后，各谐振回路调整应使用毫状表、频率计、信号发生器按常规进行，在测调IC1本振频率时应将频率计接VT2射极，测IC2本振频率时应串10kΩ左右电阻来测第5脚，调试时可暂时断开C67、C68，以免外来信号干扰和高压影响。
