半自动和全自动电脑洗衣机使用的排水电磁铁为直流电磁铁。直流电磁铁具有振动小、噪音低、故障少、效率高的优点。小天鹅牌、友谊牌、金鱼牌、荷花牌、海棠牌等自动型洗衣机上使用此种电磁铁。

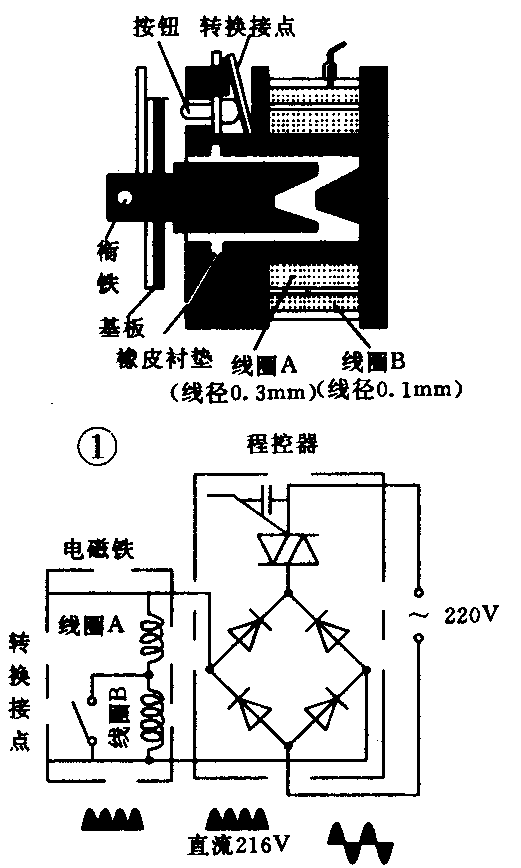

图1为直流电磁铁的构造和电气原理图，其中吸引线圈A和保持线圈B，是串联在一起的。线圈A电阻约114.5Ω，电流约1.69A，线圈A＋B约3108Ω，约0.063A。在洗涤和漂洗过程中以及刚进入排水和脱水工序时，转换接点处于接通状态，电阻很大的保持线圈B被短接，因而只有吸合线圈A工作，这时的电流约1.6A，使电磁铁能够产生大的吸引力把衔铁吸入（通常吸引力为40牛[顿]）。当衔铁全部吸入时，衔铁上的基板将按钮压入，使转换接点分离，于是保持线圈被串入，电磁铁的工作电流将降到0.06A左右。但是由于线圈的匝数足够多，所以仍可使吸引力保持在80牛［顿］左右。
该种电磁铁的常见故障及检修方法有：
1．电磁铁不动作

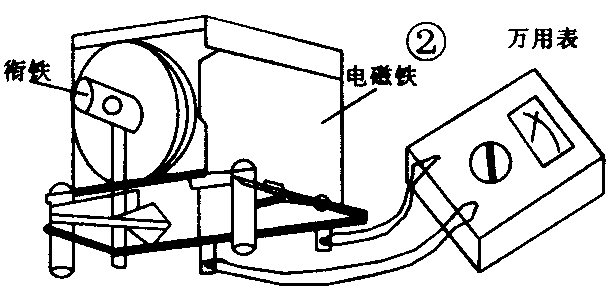

电磁铁不动作将使排水阀不开启排水，减速离合器不能转换至脱水状态，洗衣机将停机并发出异常显示。产生的原因有：①导线插头脱落。电磁铁经多次吸合后因振动而使导线插头松脱。应将导线捆扎固定，原为插接的，应改为焊接。②吸合线圈断路。在不吸合时，可用万用表测定线圈A的电阻值，如图2所示。如电阻值达到千欧，则为断路。③电路不通。如洗衣机的洗涤等工序正常，说明电源电路正常，电磁铁不动作是由其驱动电路故障引起，即电脑板上的电磁铁电路不通。将电脑板从洗衣机内拆出，把除电源回路之外的导线插头都从电脑板上拔掉，操作电子程控器，进行无水检测程序的脱水程序操作，或者选择单脱水程序，按动起动按钮后，测定电脑板上电磁铁导线插座间的直流电压，正常值约200V。如无电压，则属于电路不通，如双向可控硅断路或没有被触发；如电压约100V，则可能是桥式整流部分的故障。此时应对电脑板进行检修或更换。
2.电磁铁烧毁
产生的原因有：①转换接点因接触不良而产生打火，触点过热熔化而粘连在一起，衔铁即使完全吸合也不能使触点分开，电磁铁将始终工作在大电流下，将导致吸合线圈过热而烧毁。②两个线圈有短路故障，或者保持线圈有断路故障而失去了作用，线圈的电流过大而烧毁。电磁铁线圈烧毁后，外观无变化。由于阀体由塑料制成，圆形的阀孔将变形并呈焦糊状。
这种电磁铁为防锈的，在线圈外浇铸一层环氧树脂，因而不能拆卸。当线圈有故障时，只能更新电磁铁。注意在处理电脑洗衣机的电磁铁及电机等的短路和烧毁时，切不要忘记检查电脑板上相连的驱动电路，驱动电路上的双向可控硅元件也可能因过电流而短路烧坏。
3．电磁铁吸合无力、排水和脱水不能进行
当转换接点因烧损、电腐蚀等造成接触不良，因而在开始吸合时，就不能产生足够大的吸力去打开排水阀和推动减速离合器的制动杠杆。在电磁铁不吸合的位置，用万用表测定电磁铁两接线端子间的电阻值，如果大于吸引线圈应有的电阻值114Ω，那么就可能是此种故障。可把电磁铁拆卸下来，打开塑料盖，测定接点在自然接触时两簧片间的电阻值，如电阻值不为零，则是接点接触不良，需对接点进行磨平，砂光等处理，在接点不能修复时，需要换电磁铁。（周德林）
