本机采用日本索尼公司生产的CXA1191大规模集成电路，具有灵敏度高、电源范围宽（2～7.5V）、输出功率大（150～500mW）等特点，款式新颖、设计独特，机内装有一枚可充电电池，配以太阳能电池及手摇式发电机，随时为机内可充电电池补充能源，使用户无更换电池之忧。

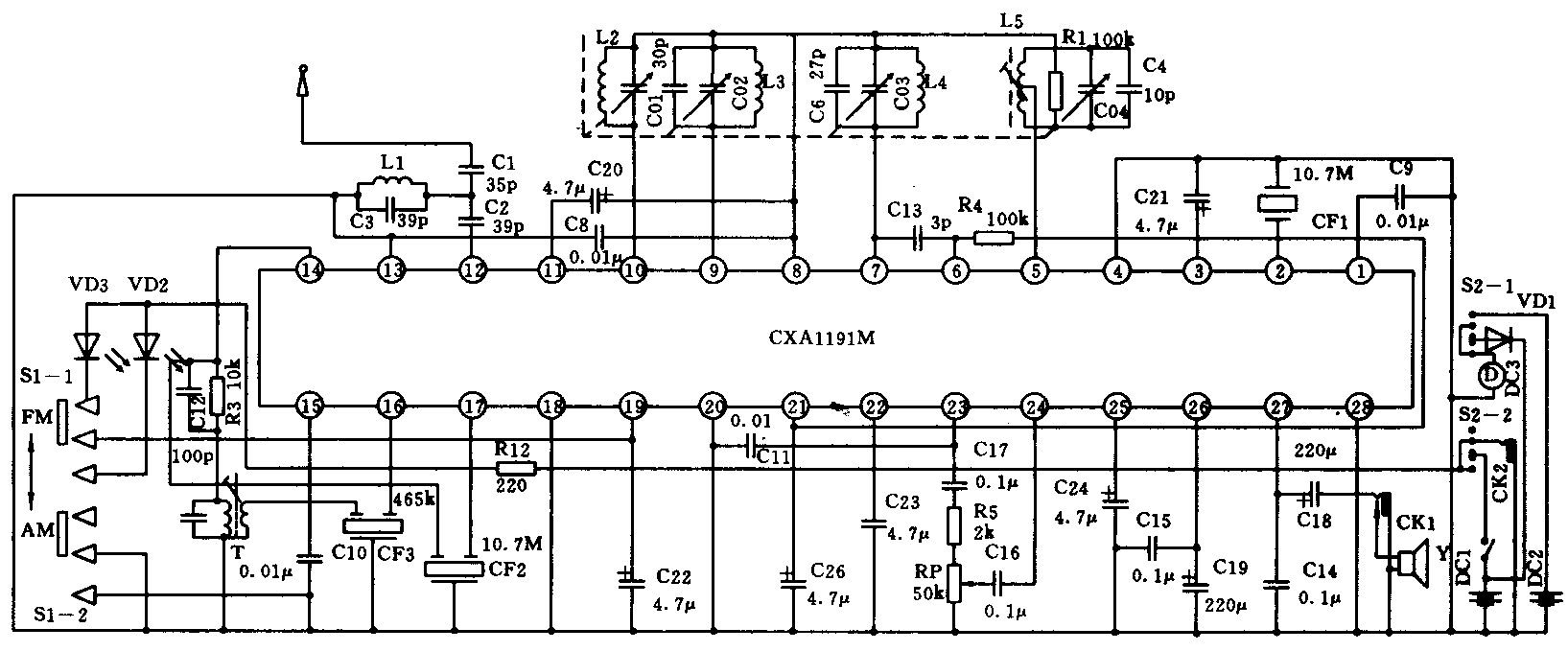

工作原理：原理电路见图。下面分别说明调频调幅部分工作原理。
1．调频（FM）部分：由天线接收到的调频电台信号，经C1、C2、L1、C3组成的带通滤波器，抑制掉调频波段以外的信号，使调频波段以内的信号顺利通过并到IC的第12脚进行高频放大，放大后的高频信号被送到IC的第9脚，接IC第9脚的高放线圈L3和可变电容、微调电容组成并联谐振回路，对高频信号进行选择后在IC内部混频器进行混频，混频后得到10.7MHz的中频信号由IC的第14脚输出，中频信号先经过10.7MHz的陶瓷滤波器CF2进行选频，然后进入IC第17脚FM中频放大器，经放大后的FM中频信号在IC内部进入FM鉴频器，IC的第2脚与10.7MHz的鉴频滤波器相连接。鉴频后的音频信号在IC第23脚输出，经音量电位器RP进入音频功率放大器，最后，音频信号由IC第27脚输出。
2.调幅（AM）部分：中波广播信号由磁棒线圈L2和可变电容组成的调谐回路选择，并将其送到IC的第10脚。本振信号由振荡线圈L5和可变电容及IC第5脚相连集成块内的电路组成的本机振荡器产生，并与IC第10脚送入的广播信号在IC内部进行混频，混频后得到465kHz中频信号由IC第14脚输出，经中频变压器T和465kHz的陶瓷滤波器选频，耦合到IC第16脚进行中频放大，放大后的中频信号在IC内部的检波器中进行检波，检出的音频传号由IC的第23脚输出，经音量电位器RP进入IC第24脚进行功率放大，放大后的音频信号由第27脚输出。
CXA1191集成电路的特点：
（1）AM/FM波段开关电路：由图可以看出，当第15脚接地时，IC处于AM工作状态；当IC第15脚与地之间串接C10时，IC处于FM工作状态。波段开关控制电路十分简单，只需用1只1×1的开关，便可方便地进行波段转换控制。
（2）自动增益控制电路（AGC）和自动频率微调控制电路（AFC）：CXA1191的AGC电路由IC内部电路和接于第21脚、第22脚的电容C21、C23组成，其控制范围可达45dB以上。AFC电路由IC的第21脚、22脚所连内部电路和C21、C23、R4及IC第6脚所连电路组成，它能使FM段接收频率稳定。
（3）调谐指示电路：CXA1191的调谐指示电路由第19脚引出，通过S1—1分别将发光管VD2、VD3接入，指示欲收波段及电台。
本机的两种特殊装置：太阳能电池及手摇发电机。太阳能电池通过S2—1转换，给机内蓄电池充电。没阳光时，顺时针转动发电机手柄，通过S2—1转换给蓄电池充电。
调试方法：本机的中频部分只用了3只陶瓷滤波器CF1、CF2、CF3。其中CF1、CF2的谐振频率为10.7MHz，用于FM中放使FM波段中频不需调整便能准确校准于10.7MHz，并使FM中频的通频带和选择性得到保证。CF3谐振于465kHz用于AM中放。由于使用了CF3，AM中放仅用了一只中频变压器T，使AM调整十分简单。在业余条件下调整AM中频时，只要收听到一个电台的广播信号，并微调T磁芯使收音机输出最大，就完成了AM中频的调整。
在进行AM／FM各波段的跟踪统调时，最好有一台高频信号发生器，可使调整更为准确可靠。具体调试方法如下：
（1）调整AM频率覆盖：将高频信号发生器调至520kHz，收音机波段置于AM位置，将可变电容旋至容量最大位置，用无感起子调整振荡线圈L5的磁芯，使收音机收到520kHz信号。再将高频信号发生器调至1605kHz信号位置，将可变电容旋至容量最小位置，调整补偿微调电容，使收音机接收到1605kHz信号。反复进行两次，AM频率覆盖就可调整好。
（2）统调AM：将高频信号发生器调到600kHz位置，旋转可变电容，使收音机收到600kHz信号，移动中波天线线圈L2在磁棒上的位置，使收音机输出最大。再将信号发生器调到1000kHz位直，调整跟踪电容使收音机输出最大，反复两次即可调准。
（3）调整FM频率覆盖：将高频信号发生器调到86.5MHz，收音机波段开关置于FM位置。可变电容旋至容量最大位置，用无感起子拨动FM振荡线圈L4的圈距，使收音机收到86.5MHz信号，再将高频信号发生器调至108.5MHz位置，将可变电容旋至容量最小位置，调整补偿微调电容使收音机收到108.5MHz信号。反复调整两次即可调准。
（4）统调FM：将高频信号发生器调至88MHz位置，旋动可变电容，使收音机收到88MHz信号，用无感起子轻轻拨动FM高放线圈L3的圈距，使收音机输出最大。再将高频信号发生器置于108MHz，旋动可变电容使收音机收到108MHz信号，调整跟踪电容使收音机输出最大，反复两次，用高频率蜡将L3封固即可。
在进行统调时，必须耐心细致。调整电感或电容时需使用无感起子。
下面是本机的几项主要指标：频率范围：AM波段525～1605kHz，FM波段87～108MHz。灵敏度：AM不劣于0.6mV／m，FM不劣于5μV／m。自动增益控制大于45dB、不失真功率大于150mW。体积为140×72×32（mm\(^{3}\)）。（陈 浩）
