新颖的无线通信机——中文显示寻呼机

中文显示寻呼机是在数字显示寻呼机的基础上发展起来的一种新型寻呼机。现在世界上已有能够显示各种文字的寻呼机，中文显示寻呼机只是其中的一种。它的方便之处是能够直接显示中文，无需对照代码卡查阅内容或回电话查询。传递信息有如电报，内容广泛，少受限制，使用者可方便地接收、取读、存储和管理寻呼信息或数据。

中文显示寻呼系统要有一套显示中文所需要的硬件及软件。所需的硬件是一个具有适当软件的与IBM／ PC兼容的计算机，由调制解调器或数传机经市话网或中继连接到一个人工或自动的寻呼系统，如图1所示。这个通信编程为7bits、偶数奇偶性、512kps、1200bps、2400bps波特率，寻呼系统遵照CCIR NO：1通信协议，如此便能使用现有的无线电寻呼网络，与数字寻呼系统兼容，而无需修改编码及传送用的软件与硬件。

启动中文传呼输入的软件必须具备将信息组成中文，并依照中文字体结构的形式，将中文转换成ASCII字体，这软件还必须拥有通信能力，可将转换成ASCII的字体传送到寻呼系统。

用户平均使用的常用中文字大约为4000个字。摩托罗拉顾问型寻呼机，它可根据固件提供不同的文字显示，对于中文字体的显示，拥有2套文字固件；一套是简体文字固件，一套是繁体文字固件。简体文字方面，采用国标GB—2312—80，此标准字库包含6763个常用字及682个标点符号、数字使用、单位表意文字、传音符号等。至于繁体字则采用全国及工业标准采纳的CNS代码。

中文显示寻呼机是通信技术、计算机技术、汉字处理技术相结合的产物，它与数字寻呼机相比有如下特点：

1．采用点阵液晶显示，要把汉字以点阵方式表示出来，每个字至少要16×16个点阵才能显示清楚。比如摩托罗拉顾问型中文显示寻呼机每屏显示14个中文字，则需16×16×14=3584个点的液晶屏，这些还必须逐点控制，控制电路要比7段数字显示屏的控制电路复杂得多。

2．有存储几千个汉字的数据库，设汉字寻呼机可存7000个汉字，内存则需210k字节，若用压缩方式也需64k字节内容，因此数字库庞大。

3．汉字处理必须配备功能较强的微处理芯片，作为汉字寻呼系统，应能与数字寻呼系统兼容。先进的汉字寻呼系统中编进语音识别技术，使话务员可随时选择键盘输入或语音输入，以减少工作量，提高信息处理的速度。

中文显示寻呼机的机体结构也分为接收器与解码器两大部分。中文机的接收器与数字机的接收器相差不大，但解码器有很大区别。最大的区别是液晶显示方式不同，中文机是点阵液晶显示，相应的解码后的显示程序执行，要比数字显示机复杂得多，数字库的内存要大得多。

4．中文显示寻呼机的技术性能

目前市场上出售的中文显示寻呼机，在技术指标上看大同小异，但在技术性能方面如频率范围、传输速率、记忆容量则各种机型有所不同。如摩托罗拉顾问型寻呼机频率范围较广，VHF与UHF频率都有，传输速率则有512波特，1200波特及2400波特，但有的机型只有单段频率、单个传输速率，势必使用范围变小，在有些寻呼系统中就不能用。

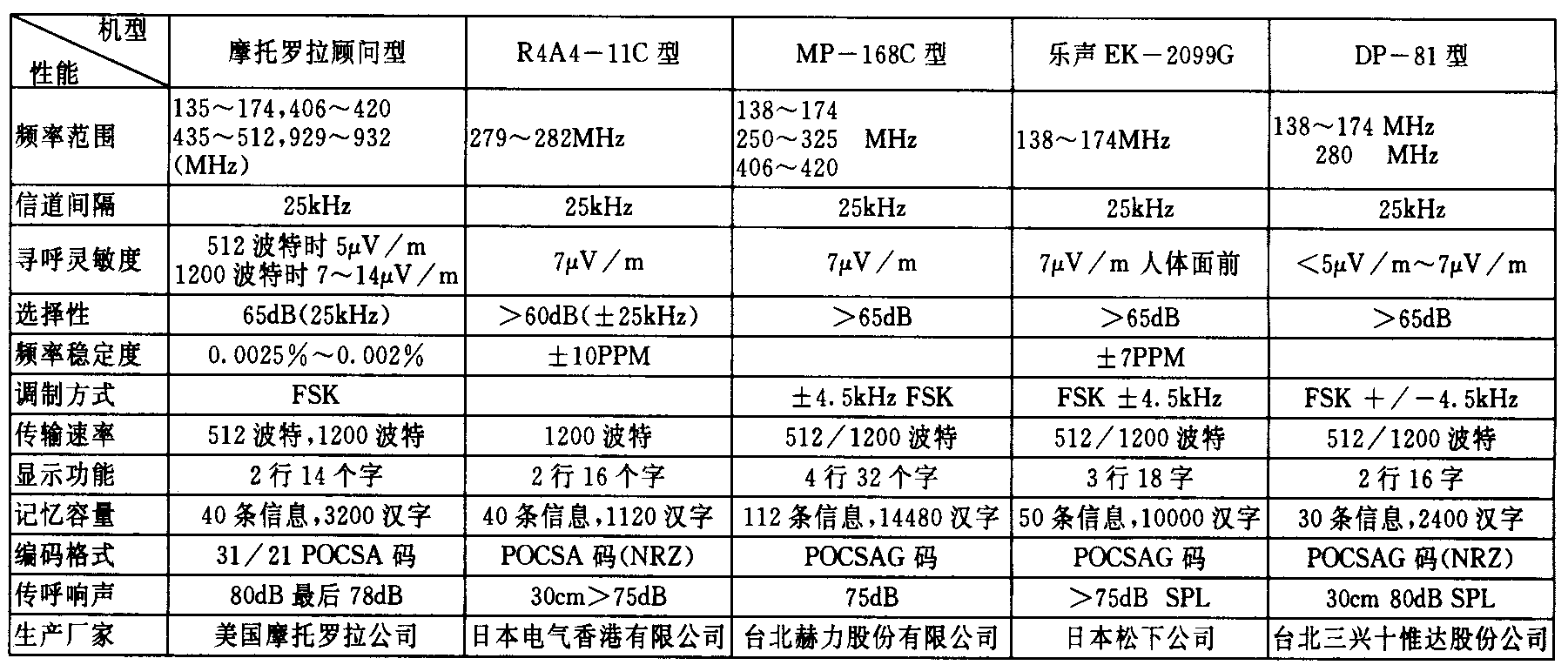

显示功能与记忆容量则区别较大，显示功能从10个字到32个字，记忆容量从1千多个字到1万多个字；如MP—168C型大屏幕机屏幕显示有32个字，记忆容量有14480个中文字。从某个角度看显示功能与记忆容量越大，传递信息越多、功能也越多，它的优点是看起来一目了然。但是屏幕越大功能越多，势必使用复杂、体积重量增加、价格也越贵。所以选购中文寻呼机时，应从质量、价格、功能与实用等方面来衡量，并非屏幕越大功能越多越好。也要看看寻呼台寻呼系统完善的程度，销售后的服务与维修能力，才能保证用户使用满意。附表为几种中文显示寻呼机的技术性能与技术指标比较。

中文显示寻呼机一般都有数字显示寻呼机的功能，其中包括信息储存与显示功能、寻呼信息响声功能、振动寻呼功能、提醒响声功能、信息锁定功能、液晶显示照明功能、超出范围提示功能、弱电提示功能等等。而中文显示寻呼机功能更多，如摩托罗拉顾问型中文显示寻呼机有如下几种不同功能。

1．标准功能

（1）液晶显示（LCD）

顾问型寻呼机的液晶可同时显示80个英文（4行）或14个中文（2行）字符。由于使用高对比液晶技术所以字符清晰易读。显示时，若将功能键按一下并时间超过1秒，则有背景照明。此后只要显示屏上有信息，背景灯就一直亮着，欲去掉背景照明，再按下功能键（长于1秒）。

（2）信息—状态光屏

当信息—状态光屏出现时，它显示存储信息的数量与状态（锁定、读过、未读过），同时还显示当前的时间（若已设定）、寻呼状态，如电力不足、存储满、闹铃是否打开等。

（3）存储容量

顾问型寻呼机存储器可以储存多至20条个人呼叫或群呼信息。每条信息长达2000个英文字符。亦可储存多至16条邮件（选配功能）。若配置个人信息记录，它可储存10条信息，同时，溢出文件记录区也可储存10条溢出信息。最多可接收6400个英文字符或3200个中文字符。

（4）信息的时间及日期

所有信息的最后一行，显示该信息收到的日期和时间，并可选择12小时显示或24小时显示。

（5）存储保留

寻呼机关机后，所有信息及各项设定（时间、日期、闹铃、提醒响声或振动）都可保存在存储器中。

（6）存储满指示

若有20条以上的信息（或6400个英文字符）存在存储器内，任何新接收的信息将会使最早收到未锁定并已读过的信息转移到溢出文件记录（若配备有该转移功能）中，或从存储器中清除。信息状态显示屏上会出现“存储满”的警告。

2.选配功能

有些中文显示寻呼机有可选功能与特殊功能，如MP—168C型机有9个独立频道。8个广播频道可分别显示股票、金融、天气、交通、即时新闻、广告、期货等。第9频道可以选择仅显示个人所需要的信息。摩托罗拉顾问型机有如下几种选配功能：

（1）信箱（咨询服务）

该机装备有接收咨询服务功能。例如体育比赛结果、气象、新闻。这些信息将在信息—状态光屏的第二行特定的存储位置上显示出来。

（2）显示信息来源

装有此项选配功能后，信息来源的识别将出现在信息的尾部，时间和日期之前，信息来源（16个地址码）识别号出现在尖括号内，例如第8地址码来的信息将出现＜8＞。

（3）溢出文件记录区

装设此项功能后，若存储已满，则下一个收到的信息将迫使最旧、已读过、未锁定的信息转移到此区，该文件位于显示屏第2行第19号存储位置。

3．编码功能

摩托罗拉顾问型寻呼机有特殊的编码功能。

（1）打码方法

寻呼机可在寻呼台或维修单位利用“顾问型烧码软件及介面套件”来编写程式，亦可在佩带外出时通过空中打码软件套件来打码。使用空中打码方式，用户便无需把寻呼机送回寻呼台或维修单位更改程式。

（2）保安密码

在顾问型寻呼机的打码软件里，可以加入一组密码，以防未经授权擅自将寻呼机打码或更改机码。此外，直接输入的烧码套件可把独有“寻呼机密码”加进寻呼机，可保障寻呼机库存免被盗窃或受到破坏。

（3）自选开机时的屏幕

可选择开机时的屏幕显示为您公司的名字，取代摩托罗拉的名称，而每部寻呼机更可因使用者需要不同而更改资料，例如姓名、电话号码，有纪念意义的内容，可供灵活选择。

（4）可容纳四种编码

多至4种不同的编码，每种包括四个地址，这些编码可被设定个别传呼、群呼及咨询服务，拥有同一群呼编码的所有寻呼机，可同时接收同一信息。

摩托罗拉顾问型中文显示寻呼机由一个无线接收器和一个微电脑控制的解码器组成。信息由二进制码调制的载波送出，经射频电路，并经射频至中频的转换和频率解调。解码部分对编码数据进行处理，并控制信息记忆，液晶显示，发出告警声或振动。这些都是根据所接收到的信息模式和类型决定的。

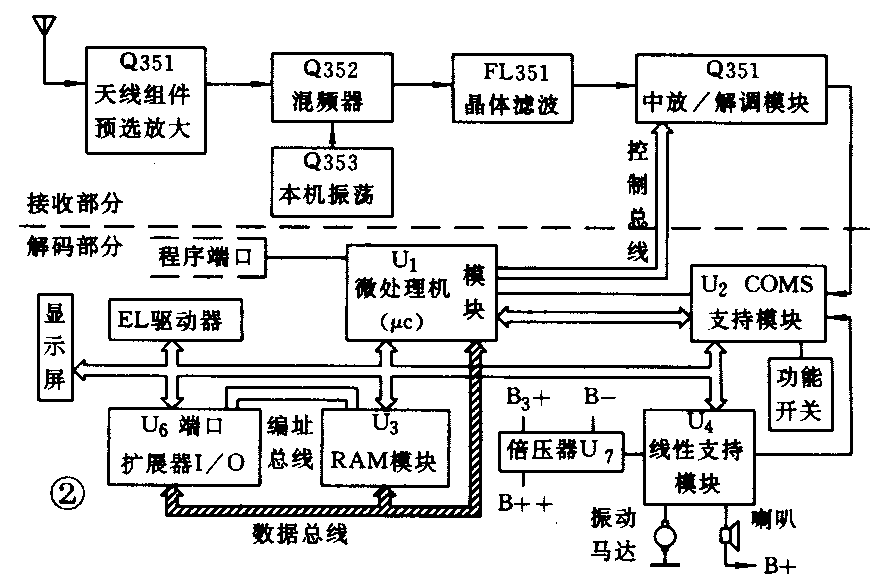

如图2方框图所示，寻呼机的基本接收器部分由天线组件和放大器／预选器Q351接收并放大信号，并经过滤波选出射频寻呼信号。混频器Q352把射频转换为中频，晶体滤波器FL351选出所需信号。振荡器Q353产生适当的射频，用于将射频信号转换为正确的中频。中频解调器将信号放大、滤波和混频后，产生一个455kHz的第二中频，并将信号解调为可恢复数据。它还包括电压稳定器、电流参考和电池检测电路。

解码器部分由8个主要的功能模块组成。线性支持模块（U4）产生一个升压直流电压供给微处理器模块U1、CMOS、I／O扩展器和倍压器。当解码器的工作电压低于2.7V时产生一复位信号来启动微处理器模块程序。线性支持模块包括的线路还有一个当拆去原电池时可发出响声的报警线路；一个倍压器的接口电路；一个控制传感驱动器、振动器、驱动器和发光二极管驱动及告醒声驱动器电平的线路。

COMS支持模块（U2）包括一个256字节EEP－ROM，其程序可以反映出寻呼机所选状态和具体是哪一个寻呼机的地址编码。COMS模块还包括一个外加38.4kHz石英晶体振荡线路，这个振荡器的输出供给微处理器模块同步脉冲，以及供COMS模块中的频率合成器在解码期间同步计时。COMS模块包含一个1位的频率合成器和一个8位的累加器，用来接收射频数据给微处理器，以对射频信号进行累加和频率合成。CMOS模块通过串行接口（SPI）与U1通信。

微处理器模块（U1）控制解码器的全部操作，每次寻呼机打开，它就读出EEPROM中的程序，并发出上电顺序。U1由微处理器、ROM、RAM、I／O线路组成。ROM中的程序，控制接收机线路，把接收到的二进制信号解码。接收的信息存储在模块U3的扩展RAM中，并且控制RAM、ROM和显示模块的电源，也可处理用户输入的键控信息并且产生屏幕显示。I／O扩展器模块（U6），用在信息存储器（U3）和字符ROM中寻址，也驱动线性支持模块的控制线、控制背景亮度线路及显示模块。U6从μc得到输入，当接到指令时给出相应的输出。

外部RAM，字符ROM和显示模块部分。外部RAM（U3）是一个8k×8的静态随机存储器，当检测到寻呼地址时，RAM接收来自μc的信息数据，它即可设置为读状态也可设置为写状态，因为数据必须由μc恢复以便显示。字符ROM用于存储要显示的字符，像RAM一样，它也可通过I／O扩展器连线和与μc的一根连线来寻址的。显示模块从μc或字符ROM接收显示数据，数据存储在显示驱动器集成块的RAM电路上，显示模块上的一个20kHz振荡器对显示驱动器进行同步控制，并且为各液晶显示器（LCD）驱动电平提供定时信号。

倍压器模块（U7）为RAM、ROM和显示模块提供电压。它将3.1VB＋+电压升至5.2V左右，并提供反相电压-3.0V，5.2V与-3.0V电压相加为液晶显示器提供8.2V的直流偏压。倍压器模块由μc控制，并且只有当需要对ROM和RAM进行读写操作和需要显示模块时，倍压器模块才打开。

解码器的核心是8位数据总线，所有送入μc和从μc发出的数据都通过数据总线传输。μc控制I／O扩展器传送数据，并检测出来自RAM的数据，通过总线把命令送至显示模块。字符ROM的显示，数据也通过总线送到显示模块。 (祝修俊)
