目前各乡镇广播站都普遍使用大功率电子管扩音机。该类扩音机高压电源部分，电压高、电流大，容易发生故障。一旦发生故障，要细心找出故障所在，否则会使故障扩大而造成不应有的损失，如烧坏变压器和整流管。下面谈谈本人在检修实践中的具体做法，供同仁参考。
故障现象

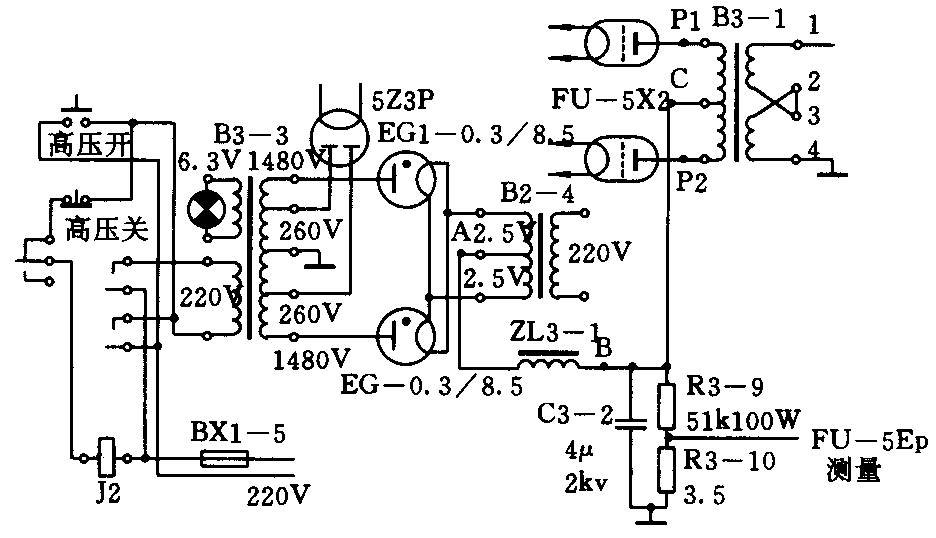

以GY2×275W扩音机为例，高压电源电原理图见图。按机务操作规程，开低压电源一切正常，但按下高压开关时，汞气整流管866（EG—0.3／8.5）管内布满蓝光或跳火，高压保险丝BX1—5立即熔断或过荷。保护电路的断电器立即跳闸。这是高压电源部分有故障所致。
检查方法
高压电源部分由交流和直流两个回路组成。应找出故障发生在哪一个回路，逐步缩小故障范围。判断故障发生在交流回路还是直流回路的方法：先拔下高压整流管EG1—0.3／8.5的两个屏帽，让高压变压器次级开路，同时拔下次高压整流管5Z3P（改用硅堆整流的要焊下硅堆至高压变压器高压端上和次高压端上的引线），然后换上BX1—5，按机务操作规程开机。如故障消除，则说明故障在直流回路，反之则故障在交流回路。
一、交流回路故障检修
这种故障大多数是高压变压器内部短路所引起的。常见的有以下几种：
1．高压线包外层线匝与高压指示灯线包线匝击穿短路，造成高压1480V交流电压对地短路。短路途径是高压线圈到高压指示灯线圈从指示灯插口入地。
应急修理是：将高压指示灯线圈开路，高压变压器照常使用。从长远着眼，为值机和修理人员的安全，需重新处理两线圈间的绝缘层或重新绕制指示灯线包。
2．高压线圈与屏蔽击穿短路。这种故障应更换新的高压变压器。作应急处理是：断开屏蔽层接地线，但有轻微的电源干扰，不能作长远使用。
以上两种故障，用万用表电阻档能测量出来。但线圈与线圈之间、线圈与铁芯之间要用摇表即兆欧表才能摇测出来。如果阻值在数百兆欧以上，则说明变压器完好；如果阻值小或等于零，则说明变压器已击穿短路。
3．高压变压器线圈局部短路，如通过万用表和摇表检查，未发现短路故障，则可能是线圈局部短路。检查时，将高压变压器所有线圈（包括中心接地线）开路。在高压线圈两端上接220V交流电压，用万用表交流电压档测两端至中心头电压，如两个电压不相等，电压低的一个线圈有短路存在，两个电压相差越大，则说明局部短路越严重；如两个电压相等，说明次级高压线圈无短路，再测初级电压，正常情况下应有17V电压，如低于17V说明初级有局部短路，这个电压越低，说明局部短路越严重。
寻找局部短路可用串灯法检查。在初级线圈串入一只60W以上灯泡，察看电灯泡亮度来判断，灯泡越亮，短路越严重。灯泡微亮，瞬间短路指示灯线圈，如短路时灯泡亮度有明显变化，则变压器初级无局部短路存在；无变化，则有局部短路存在。还可测高压变压器空载电流来判断。
二、直流回路故障检修
直流回路包括整流管、灯丝变压器、阻流圈、滤波电容、泄放电阻、输出变压器及功率放大管。直接找出直流回路的故障比较困难，只能用分段断开直流负载通电试验的方法，才能较快地找出故障部位。在分段断开直流负载通电试验前，应首先用直观法，细心检查整流管座、高压元件引线与机壳之间及阻流圈线圈与铁芯之间有无打火的痕迹。如有打火痕迹，应做清洗和绝缘处理，并更换已损坏元件；然后用万用表电阻档测量输出变压器初级中心抽头对地的电阻值，这个阻值应等于泄放电阻值（图中为51kΩ）。如实测阻值远小于泄放电阻值，则说明直流回路有严重的短路故障。可拆下可疑元件用万用表或摇表检查，如有损坏，应更换，然后再用分段断开直流负载，通电试验查出故障所在。
1．先将图中A点断开，按机务操作规程开低压和高压，如故障仍未排除，则说明高压整流管或它的灯丝变压器B2—4有故障。这时更换新的整流管，按规定时间预热后，再开高压电源，如故障排除，这是旧整流管内部短路所致。如更换新的整流管后故障仍然存在，这是灯丝变压器B2—4线圈之间或线圈与铁芯之间短路，用摇表检测，如损坏应更换新的灯丝变压器B2—4。
2．如断开A点故障消除，接上A点，将B点断开，通电试验。故障仍然存在，则说明阻流圈ZL3—1的线圈与铁芯短路，用摇表检查。应急修理，可将阻流圈铁芯与机壳绝缘起来使用，但危险性太大，短期内要更换新的阻流圈。
3．断开B点故障消除，接上B点，将C点断开，通电试验。如故障仍然存在，一般是滤波电容器C3—2击穿短路。更换电容器C3—2。泄放电阻R3—9的两端有瓷片绝缘，一般不易短路，只会开路。
4．断开C点故障消除，接上C点，断开P1、P2通电试验。如故障还仍然存在，则说明输出变压器B3—1短路。一般是初级线圈与铁芯、初次级线圈之间击穿短路。用摇表检查，若损坏应更换输出变压器B3—1。
5．若断开P1、P2故障消除，则说明功放管PU—5有故障，一般是功放管内部碰极短路。因为功放管FU—5长期在重负荷下工作，屏极容易过热而变形。观察屏极有凸凹不平现象，在暗中，开高压的一瞬间管内有跳火的闪光。
以上用分段断开直流负载通电试验寻找直流回路短路的方法，适用于一切用电子管整流的扩音机。如用硅堆整流，要先将硅堆拆下，用万用表高电阻档测量其正反向电阻值，符合要求再接上电路，按上述步骤进行检查，就能顺利地找到故障点，排除故障。 (倪耀成)
