返带机心的磁头结构有：磁头不动式、磁头上下移动式和磁头回转式三种形式。由于形式的不同，磁头的结构也就有所不同，所以，磁头的转换也就有所区别。
1．磁头不动式结构
磁头不动式结构是最简单的一种磁头结构。这种磁头是将磁带上的2条磁迹（磁带上A面、B面的磁迹）同时制作在磁头的工作表面上，如图1所示。而2条磁迹之间的距离就等于磁带上A面、B面磁迹之间的距离。那么，这种磁头结构又是如何进行转换而正常工作的呢？

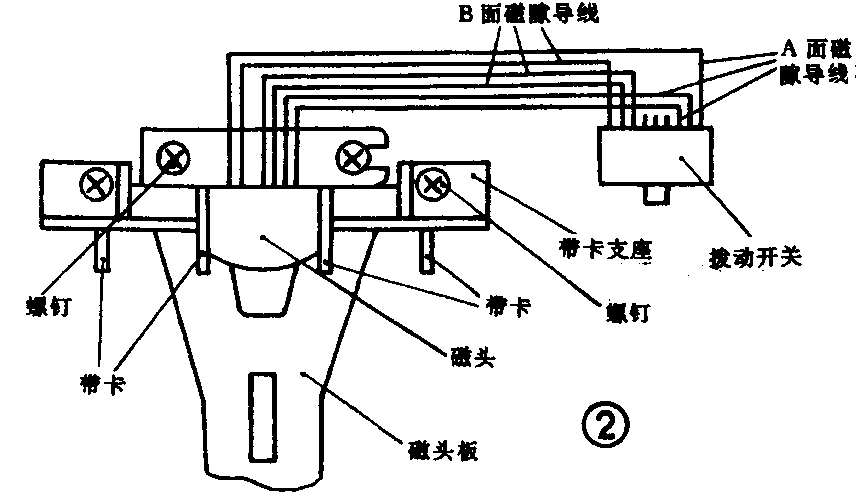

图2是这种形式的结构图。从图中我们可以看出，磁头不动式结构是由磁头、磁头板、带卡、带卡支座、拨动开关、固定螺钉等组成。磁头是由螺钉紧固在磁头板上的，在磁头的两侧设有磁头带卡，也称磁带导向卡，其作用是使磁带的磁迹始终与磁头工作表面上磁隙呈最佳的工作位置。为了使磁带在运行过程中保持直线性、平稳性，在磁头的两边又用螺钉固定了一个导带卡，因而，在磁带正常运行的过程中，通过磁头带卡和支座带卡的作用而改善和提高了运带的可靠性。
拨动开关是这种磁头不动式结构磁头磁隙转换的控制开关，是由螺钉固定在机心的金属底板上。磁头上的两条磁隙是通过两套线路接到拨动开关，而拨动开关的左右移动，只能接通一套线路，使磁头的一条磁隙通电而正常工作。当磁带在运带终了时，这种磁头毋须进行任何动作，只是通过返带结构中的杠杆（图中未画出），来控制拨动开关的左右工作位置，断开或接通磁头工作表面上的上下磁隙，同时移动控制片，使左右压带滚轮互换工作（左、右压带滚轮是互锁的，任何放音工作状态下只能一个压带滚轮进入工作状态），完成磁头工作位置的转换，达到磁带A面信号的输送成为B面信号的输送的目的。

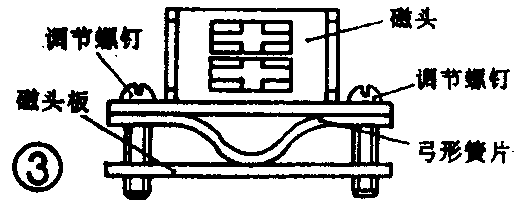

这种不动式结构的磁头方位角的调整，与普通机心的磁头方位角调整方法类似。图3是这种磁头的调整结构图。从图中我们可以看到，磁头虽然是由螺钉固定在磁头板上，但在磁头板和磁头之间，有一块弓形弹簧片，磁头就装在这块弓形簧片上。普通机心磁头的调整，仅拧动一端的调节螺钉，直到最佳位置为止即可。而这种磁头，则要先将磁头两端的螺钉粗调至磁头呈水平位置。然后接通电源，装入标准的方位角带，按下放音键，呈放音工作状态，用起子分别拧动螺钉（调整时不宜太快）。由于弓形簧片弹性的作用，下调时，压缩弓形簧片，使磁头位置降低。上调时，减小了对弓形簧片的压力，依靠弓形簧片自身的弹力将磁头位置抬高。
2．磁头上下移动式结构

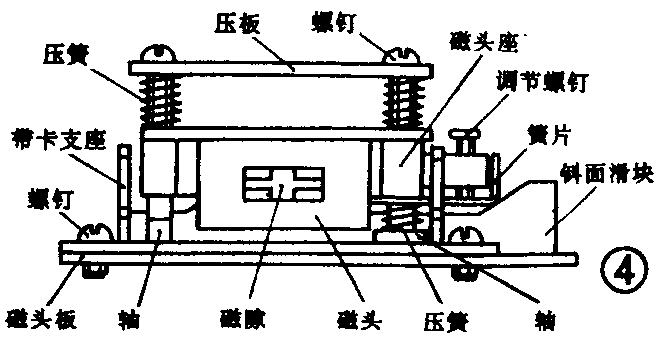

磁头上下移动式结构如图4所示。这种结构由磁头、磁头板、轴、带卡支座、压板、磁头座、调节螺钉、簧片、斜面滑块、压簧等零件组成。磁头的磁隙分布于磁头的对称中心。磁头和磁头座、压板一起由螺钉固定在轴上。在压板与磁头之间的轴上，分别装有压簧，压簧的压力促使磁头始终保持一个恒定的工作位置。压板与磁头之间的距离要大于磁头上移（从A面转换成B面时）磁隙的距离和压簧的压缩极限距离之和。在右边轴柱中装有一簧片，簧片的底端装有一压簧，在压簧压力的作用下，簧片的上面始终贴压在磁头座的端面上。在磁头板上固定有带卡支座，支座的两端设置有导带卡，分布于磁头两侧适当的位置。由于磁头需要上下移动，因此，在磁头上设置带卡，就不可能了，所以必须将带卡设置在带卡支座上，以确保磁带的直线运行和平稳；在磁头支座的后面，装有一斜面滑块，在杠杆的作用下，斜面滑块可以左右移动，而完成功能动作。
当返带机心在放音运带终了时，返带机构动作，并依靠杠杆的作用（图中未画出）使斜面滑块向左移动。在滑块上斜面的作用下，分别上抬簧片和磁头座的左端，使磁头、磁头座同时抬高一个磁迹的距离，从而使磁头的磁隙从A面转换成B面，达到输送B面信号的目的，同时，依靠互锁片移动，推动压带滚轮转换；斜面滑块右移时，与此恰好相反。
这种磁头的方位角调整，从图4中我们就可以清楚地看到，在磁头的右端轴中，簧片被安装在磁头座与压簧之中，磁头支座上设有螺孔，螺孔中装有调节螺钉（有2件，另一件图中看不到），当方位角有变化时，可以拧动调节螺钉，在簧片和斜面滑块的作用下，使磁头座向上移动。在压簧压力的作用下，向下移动，从而达到磁头方位角调整的目的。
3．磁头回转式机构

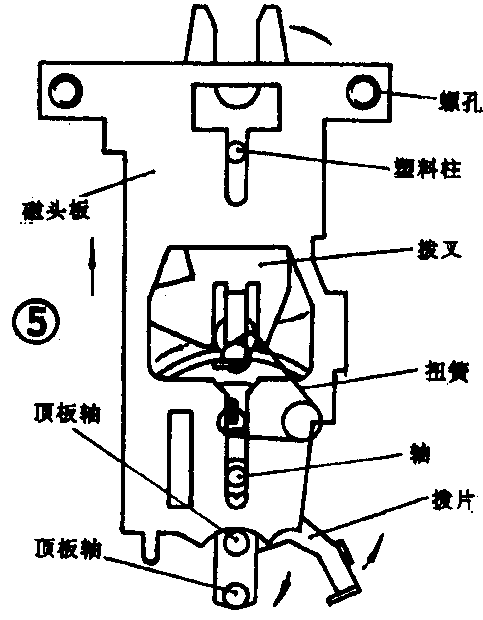

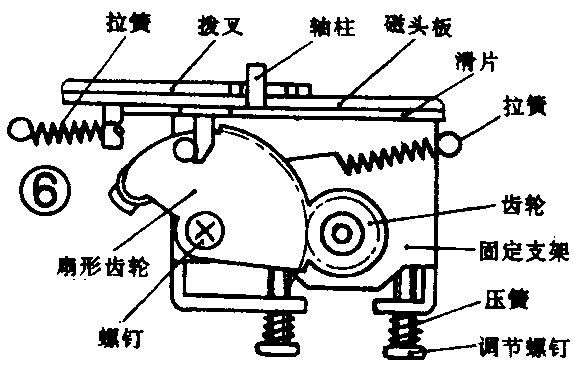

磁头回转式机构由磁头退回机构和磁头回转机构组成。磁头退回机构如图5所示。它是由磁头板、拨叉、扭簧、拨片、顶板轴等零件组成。在返带机构动作时，齿轮带动装有两个顶板轴的旋转轮（齿轮与旋转轮同装于一轴之中）顺时针方向运转，顶板轴沿着磁头板的底部曲线面动作，从而向上顶推磁头板，使磁头脱离工作位置一段距离（因磁头上的带卡在旋转过程中会损伤磁带）。同时，顶板轴推动拨片作逆时针方向运转。拨片上端的圆形面，带动拨叉作顺时针方向的运转，扭簧在运转过程中起着加速运转的作用。在拨叉槽中装有一个轴柱，这轴柱铆装在磁头回转机构的滑片之中，如图6所示。当拨叉转动时，带动滑片向右移动。在滑片右端拉簧的作用下，拉动了扇形齿轮，使扇形齿轮作顺时针方向的运转，并带动磁头轴上的塑料齿轮运转，从而带动磁头回转180度，转换成另一面的工作位置。这时，顶板轴继续回转，脱开了磁头板底部的曲线面，磁头板在拉簧拉力的作用下，下行至放音工作位置，同时，在拨叉的作用下，使左压带滚轮脱离主导轴，停止工作；右压带滚轮贴向主导轴，工作开始。当磁带运带终了时，返带机构再次动作，齿轮仍然带动旋转轮作顺时针方向运转。另一个顶板轴（此顶板轴稍短）沿着磁头板的底部曲线面动作，向上顶推磁头板，使磁头脱离工作位置一段距离。当磁头板被顶推至最高位置时，在扭簧扭力的作用下，使拨叉沿逆时针方向运转。回转磁头在左端拉簧拉力的作用下，扇形齿轮逆时针方向运转，磁头作顺时针方向旋转，完成了磁头工作位置的转换。
回转式磁头的方位角调整，如图7所示。从图中可以看到，回转磁头是用螺钉固定在磁头座上的，而磁头座是被一轴套铆紧而装入含油轴承中的。在磁头座的一端，有一个矩形凸台块，这个矩形凸台块仅用来限定磁头的位置。当拧动调节螺钉时，磁头就可以调整上下位置，右边的螺钉用来调整A面的方位角，左边的螺钉用来调整B面的方位角。回转磁头在工作的情况下，始终在两边拉簧拉力的作用下，使矩形凸台块始终贴紧在左调节螺钉或者右调节螺钉处，从而达到磁头工作位置的转换，变A面信号的输出为B面信号的输出。 (曹武民)
