日本松下公司从80年代起连续推出了G20、G33、L15、J23、J25、J27、F55等一系列家用录像机，这些录像机均属G机心系列。随着录像机制造技术的进一步发展，松下公司于去年又推出了最新一代产品——K机心系列录像机，这就是目前已进入国内市场的HD—100、HD—80型录像机，以及由国内几家定点厂与日本松下公司合作生产的PD—92、SD—50和HD—82型录像机。K型机心在保持原G型机心主要电气、机械技术水平的基础上，对机械传动结构作了重大改进，使该机心的制造工艺及使用性能都达到空前水平。
该系统录像机按功能的不同划分为三种：一种是以英文字母“P”打头的型号，为普通录放机机种，其特点是可以重放和记录磁带节目，但是不设置高频调谐装置，即不能直接记录广播电视节目。第二种是以“S”字母打头的，为标准型，即常见的中档家用录像机，一般均为4磁头。第三种是“H”字母打头的，为高档型，具有高保真Hi—Fi立体声性能，为6磁头。以上三种录像机均有卡拉OK伴唱功能，其中HD—1900型还增设有音调升降调节功能。由于篇幅限制，下面我们仅以SD—50为便，从机械结构、功能、电路结构及外观设计几方面，对K机心系列录像机的特点加以简单介绍。
一、机械结构的特点
我们熟悉的G20、G33及L15录像机所采用的是GI型机心。在GI型机心基础上加以改进提高了主导轴电机的转速，并增珈了磁带的全加载停止方式，从而形成了GI改进型机心，这就是J23、F55以及北京电视设备厂引进生产的J100。J25、J27录像机则在GI改进型机心上增加了一个反向电机，在反向慢放像时带动供带盘进行卷带，这就是GⅡ型机心。以上三种机心结构基本相同，统称为G型机心。在G型机心中，最突出的特点就是机械运转机构（带盒仓运转机构、磁带加载机构、走带机构和带盘运转机构）都由主导轴电机驱动，使得结构较为紧凑，获得了较薄的外型。但是，也由此带来了运转结构复杂，传动部件过于精细的弊端。所以，G机心存在动作转换时间较长，运转机构容易发生故障的缺陷。
针对上述缺陷，新问世的K机心在结构上作了很大改动。
1．权衡利弊，K机心恢复了加载电机的使用，即所谓3电机驱动方式。这也是松下公司在G型机心之前及目前国外大多数公司所普遍采用的方式。由于加载和带盒仓的运行部分与走带和带盘运行部分分开，分别由加载电机和主导轴电机驱动，省掉了复杂的传动切换机构，提高了机心运行的可靠性。
2．K机心在其传动机构中，采用了新型整体主杆传动部件，代替传统的扇形齿轮及滑板传动钣金组件，进行加载臂及其它辅助部件动作的传动。这样，既便于装配也降低了制作成本。
3．在运行模式上，取消了半加载停止方式（即STOP1位置），磁带的重放停止及倒带全部在全加载位置上进行，使各种动作之间的转换可以迅速实现。同时，由于简化了动作程序，最终取消了螺线管的使用。
4．首创性地取消了带盒仓位置检测开关。当磁带盒插入带仓门时，巧妙地利用了带头检测系统的红外线通道，将信息送入系统控制中心，立即可以启动带仓运转，最后由机心状态模式开关完成带盒加载到位的检测。
5．将机心所使用的全部传感器（包括盒灯、带头、带尾检测，带盘检测和防抹传感器）及连接线路都组装在一块印制板上，装配在机心的底部。这样可以简化装配工艺，也使得带盒仓支架在必要时可以与底座冠全分离，便于机心的调整和维修。
6．K机心的主导轴直径作了大幅度改动，较G型机心加粗了约50％。主导轴直径的增加，有利于增强走带系统的稳定性，并可进一步提高搜索放像的走带速度，更好地满足人们的使用要求。
7．增设了收带张力调节臂。该臂仅在反向走带时起作用，可以对磁带反向供带端进行张力控制，保证反向放像时的图像质量及磁带的安全运行。

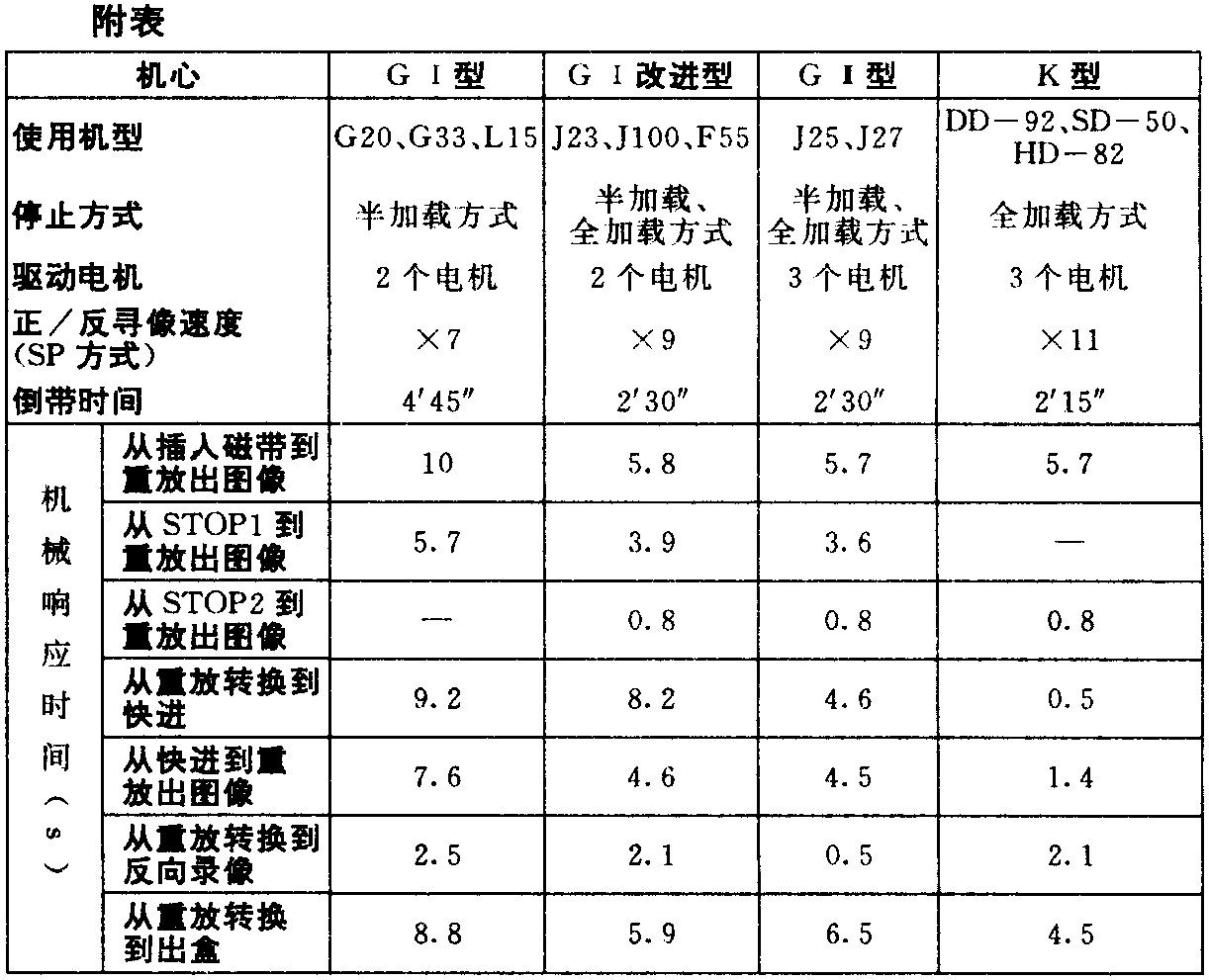

K机心在采取了以上重大机械结构的改动以后，部件的数量得以大幅度减少，仅为G机心部件数量的三分之二左右。在机械响应装配上都有了很大改善，是非常便于自动化生产的一种先进机心。K机心与G机心性能见附表。
二、SD—50的主要功能
SD—50是带卡拉OK演唱功能的4磁头家用录像机，其主要功能大体上与J27一致，只在个别辅助功能上有所增减。其主要功能如下：
1．自动操作功能，包括自动放像、自动重复放像、定时录像等。另外，新增设了睡眠关机功能（SLEEP）。在重放时，按下“SLEEP”键后，继续正常重放30分钟以后，自动停机并关闭录像机电源。
2．慢录慢放（LP）功能。可提高磁带的记录容量，使得180分钟的磁带可以录制360分钟的节目。
3．可在PAL、NTSC3.58或NTSC4.43制式的电视机上，观看重放的NTSC制式的磁带节目，也可以记录NTSC3.58或NTSC4.43制式的视频彩色图像信号。
4．索引检索功能及新设置的跳跃搜索（SKIP）功能。后者只要在放像时按一次“SKIP”键，即可将后面30秒钟的节目，快速搜索过去。每按一次，递增30秒钟，最多可跳跃4分钟。
5．即时重放功能，即在停止状态时，按下重放键，在0.7秒内就可在屏幕上出现稳定图像。
6．双话筒卡拉OK伴唱功能。可分别控制2个通道的输入音量，并可进行回声效果的调节。
7．遥控器上设有往复调节器和缓进旋钮，并设有包括到零停止（ZERO STOP）钮和剩余磁带时间显示钮在内的多种功能控制钮。
8.高质量的图像处理系统，以及多种完美的特技重放效果。
三、电路结构的特点
SD—50在电路结构上，除了不具备Hi—Fi高保真电路部分外，较多地继承了F55的一些特点，具有松下公司最新产品的代表性。主要表现在电路中采用了最新型、集成度更高的集成电路，使得电路结构设计更加紧凑，电气性能更加优良。一些比较重大的变动分述如下：
1．电源电路
SD—50的电源基本与F55一致，仍然采用了新型的专用集成电路STRM6545LF，该集成电路集中了开关场效应管、触发器、振荡器、脉冲调节电路，并包括3种保护电路：过流保护、过压保护和温升检测。当电源回路中发生过流、电压和芯片温升过高等异常情况时，能自动控制振荡电路停振，使开关场效应管也立即截止。在开关电源的次级，则没有使用易损且价格较贵的多路稳压集成电路，而是用一般晶体管电路实现稳压和输出控制的功能，使得该部分电路趋于简练，便于维修。
2．视频电路
SD—50视频电路的工作原理及信号流程与F55也基本一样，只是该电路的核心器件——亮色信号处理厚膜集成组件有所不同。组件中的大规模集成电路采用了松下公司自己生产的AN3552BS芯片，代替了以往使用的ROHM公司生产的BH7505K1。其引脚方式及内部原理基本上变化不大。另外，将一微型集成电路MSM7043MS作为产生一行延时的数字处理电路，代替了过去的MSM6965—3RS，并与其外围电路一起，也二次集成在厚膜组件中，进一步提高了该组件的功效。
3．卡拉OK伴唱电路
以SD—50为代表的K机心系列录像机都带有卡拉OK伴唱功能。在该电路中，松下公司全部采用了先进的数字回响电路。使用的是三菱公司的新型数字回响集成电路M65832SP，内含复合放大器、有源滤波器及进行A／D、D／A变换处理的中央逻辑控制器、内存量为18kB的随机存取存储器等，用以完成话筒信号与重放歌声信号的延时混响处理。该电路具有频响范围宽、信噪比低、失真小等特点。其音响效果优于以往J27、F55所采用的模拟回响电路。
为方便演唱者快速寻找所需的节目段，J27、F55等录像机都设有快速选曲功能。即利用节目与节目之间没有音频信号的特点，产生一个模拟VISS信号，作为节目片头的识别标志，送到系统控制微处理器，用已有的VISS目录搜索系统，进行选曲操作。这一实用功能，在J27、F55中是用3块集成电路及一些外围电路完成的。而在SD—50中，这部分电路已集成化在M65832SP中。
四、全新的外观设计
SD—50作为K机心系列录像机之一，其外观设计采用了与该系列其它产品完全一致的格调。最突出的一点是，它的前面板完全摒弃了传统的翻门结构，而是将全部功能键及选择开关都布置在前脸表面上，贴近于高档组合音响的设计风格。错落有致的按键开关布局，配合中置式的大型功能荧光显示屏，使得前操作面板美观大方，功能显示清晰，操作便当，而且除个别特殊功能操作需使用遥控器外，主要操作功能都可以直接在前面板上用手操作完成。总之，这种焕然一新的外观形象，体现了国外电子产品的最新设计潮流，与正在进入家庭的音响的设计是相协调的。 (夏正炎)
