可编程语音集成电路IVR

订制新版语音集成电路，一次性订购数量至少几万片，并且交货周期长。这对用于做试验、制作样品或者用途特殊，而且对语音电路的需求量仅数百片、甚至十几片、几片的众多爱好者来讲，无疑是一座不可跨越的障碍。而采用固体录放电路（包括EPROM、DRAM、SRAM存储方式），则存在成本高、体积大、电路复杂、音质欠佳等问题。本文所要介绍的最新型语音集成电路IVR1061，可为广大爱好者开发应用语音电路提供快捷经济的手段，开创了少量多样化语音集成电路的新时代。

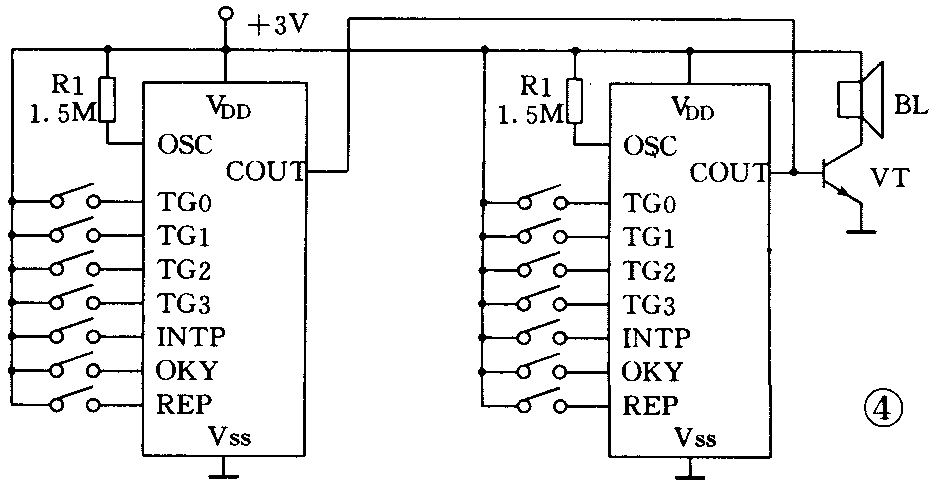

IVR1061为16脚双列直插封装，图1是引脚排列图，各引脚功能见附表。IVR1016为一次性可编程CMOS语音集成电路，采用MPCM编码方式。电源电压为2.4V～6V；静态电流小于20μA；输出电流约3mA；存储语音内容最长为6秒钟，并可任意分隔成l～4段语音内容；具有8个输入控制端和4个输出端。IVR1061电路简单、外围元件少，典型电路如图2所示。此外，还可根据需要将2片或多片IVR1016进行串联、并联或混联连接。串联应用（见图3）可扩展存储时间长度。并联应用（见图4）可得到多于4个区段的语音内容。各图中R为外接振荡电阻，电阻值为510kΩ～1.5MΩ，适当调整可改变放音速度及改善音质。

IVR1061可由用户选择以下项目，供制造商在编程时确定电路功能：①触发类型选择：电平触发（触发信号保持着，则音频输出直至触发停止、最后段语音输出完毕即停止），边沿触发（触发一次输出一次即自动停止）或上电触发（每次接通电源时，自动触发一次）。②LED／STOP功能选择：选“LED”，则音频输出时，LED产生3HZ频闪指示；选“STOP”，则音频结束时，输出一方波，可用于串联触发或控制其它电子装置。③一字键（OKY）全放或时序功能选择：选全放功能，则OKY键触发一次，依次输出一段语音；选时序功能，则触发一次，自动循环输出各段语音。④语音分段选择：IVR1061总存储时间为6秒，并可任意分隔为1～4个区段。⑤放音次数选择：放音次数可在1～10遍内确定一种。⑥输出类型选择：持续输出（触发一次，整段语音输出完毕后停止）或不持续输出（触发停止，输出即停止）。

需要制作IVR1061时，只要提供一盒录有语音内容的盒式磁带，并写明功能选择项目。通常10天左右即可完成语音编辑和固化制作，无特殊情况，外地用户30天内都可收到委托制作好的IVR1061。

制作IVR1061语音集成电路，需要依靠一套包括386计算机、高级音响设备和专用记录编辑系统支持，以及训练有素的专业人员对语音内容进行编辑和固化工作，整个过程比较复杂，所以制作时须由用户提供语音盒带交制造商代为编辑加工。

顺便介绍一下可编程语音集成电路IVR121，它与IVR1061的内外部电路结构与工作原理基本相同。IVR121存储时间长度为12秒，但不能分段。它的最大特点是制作时不需要专用的记录编辑系统和昂贵复杂的设备，用户只要购置一台IVR9130编程烧结器和IVR121空白集成块，即可自行编程固化，非常方便快捷。样品可由制造商代为录制。

综上所述IVR1061可分段存取但编辑加工复杂，而IVR121虽不能分段但制作加工简便，两者各有特长，互为补充，读者可根据不同需要灵活选择应用。（王南阳）
