申星XGQ—40全自动洗涤脱水机采用Z80单板机实现洗涤脱水的自动化、智能化，该机的电气原理框图如图1所示。有一台这样的机器发生了中脱状态失控（不进行任何操作情况下自动进入中脱）和在自动状态下不能进水的故障。本文介绍排除这种故障的方法。
对该机通电试验后发现，通电与中脱失控动作的时间间隔不等，刚试机时间隔可达一分钟左右，停机后立即再试，间隔缩短。该机通电立即进行排水、洗涤、进料、进汽等操作，因此可以排除Z80CPU故障的可能性。
用万用表测量，操作键盘的琴键开关、执行机构的继电器、接触器、电磁阀等器件完好。查电源部分的各组电压正常。当查接触器、继电器线路时，发现继电器引线的接插件个别引脚与继电器安装底板（即动力电源的地）相碰，怀疑由此将交流220V电源引入低压电路造成软击穿现象。排除接触件引脚搭地故障后，进一步检查中脱继电器的供电回路，发现光电耦合驱动电路中的驱动三极管3DA150E一个结已被击穿。更换后试机，通电至中脱自行动作的间隔延长，但此时测3DA150E的Ib超出正常范围，且3DA150E发烫。更换TIL113后，故障依然。拔去TIL113（即切断光电耦合回路）试机，通电后不出现自行中脱的情况，证明故障来自光电耦合器前面的电路。因此，怀疑门电路74LS07损坏，更换该芯片也未排除故障。拨去74LS07，恢复其他电路后再试机，故障依然，说明故障来自74LS07至TIL113的线路。经仔细检查发现，74LS07芯片插座的第6脚与第7脚之间的绝缘电阻仅为5kΩ，致使7脚的电源电压通过该电阻去干扰6脚的门输出。割断印板上74LS07的插座6脚与TIL113第3脚的铜箔，用软导线将74LS07芯片6脚直接与TIL113的3脚相连，中脱失控故障排除。比较根本的办法是换一只新的14脚芯片插座。

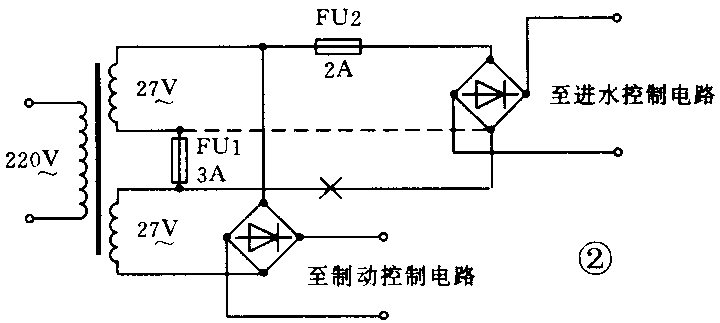

从键盘至微机，从执行机构至耦合驱动，逐步检修进水失灵故障。发现是由进水键至微机之间的引线虚焊、控制进水阀的继电器引脚虚焊及该继电器工作电源保险丝FU1（见图2）熔断而造成的。经查，发现进水控制继电器直接焊在双面敷铜板上，其引出铜箔线设在继电器所在的板面，而焊点只能在其反面，致使焊接质量难以保证而造成虚焊现象。为此，继电器引脚直接用导线焊在原接点。进水控制电路的电源为制动控制电路电源中的一个绕组（见图2），原联线易使FU1熔断，将同时影响进水、制动两部分电路。为消除这种牵制，将进水控制电路电源的接线按图2中的虚线所示改接（打“×”处断开）。这样改动后使FU1的容量满足工作要求，而彻底解决了FU1容易熔断的故障。（包秀益）
