随着数字音频技术的发展和CD唱机的兴起，又由于电子管机（通常称作胆机）具有比晶体管机线路更为简单，调试也相对容易的特点，在最近几年，国内许多音响发烧友又开始对胆机萌发了浓厚的兴趣，又一次形成Hi—Fi高潮。
但是，人们在制作胆机时往往只注重选择一个比较优质的低频放大器电路，而忽视了Hi—Fi输出变压器，致使胆机重放效果仍然不佳。为了解决这个问题，本文将Hi—Fi输出变压器的原理及绕制方法提供给读者。
胆机用Hi—Fi输出变压器是关键元件，其绕制要求、绕制数据、绕制工艺以及硅钢片、漆包线的品质均直接影响胆机的音质音量，必须引起音响发烧友的重视。
绕制要求
这种变压器与普通音频输出变压器的绕制要求基本相同，只是在线圈的排列方式上有所不同。为了增加初级线圈的电感量，保证频率响应向低频端伸展；同时不要减少它的漏感，以使高频特性得到改善，经音响界前辈们的不断努力探索和实践，认为采取初次级交叉分段的独特方式进行绕制，可以满足Hi—Fi的要求（如图1所示）。其主要技术要求如下：
①频率范围为20～15000Hz时，失真度应＜1dB；②胆管屏压UP为316V，屏流IP为0.08A，反馈系数K为5％，输出功率P2为8.5W；③变压器初级阻抗IPP为10kΩ，次级阻抗Z2为0－4－8－16Ω，变压器的效率η为85％。
绕制数据
依据上述技术要求，可以运用公式求出变压器及其在绕制时所需掌握的数据。
1．初级线圈电感量（失真系数m=1.12时）
L≥ZPP／（2πf·20\(\sqrt{1}\).12\(^{2}\)-1）＝10000／63.35≈158H；
2．铁芯截面积
SC＝2\(\sqrt{P2}\)＝28.5≈5.83cm\(^{2}\)
经查阅常用铁芯规格表，应选用CIEB22标准铁芯型号，其有效截面积SC=2.2×3.3×0.91≈6.6cm\(^{2}\)，磁路长度LC=12.4厘米；
3．线圈匝数比（当次级阻抗为4／8／16Ω时）
n1＝\(\sqrt{ZZP·η}\)/Z2＝10000·0.85/4≈46，
n2＝\(\sqrt{1}\)0000·0.85/8≈32.6，
n3＝\(\sqrt{1}\)0000·0.85/16≈23；
4．初级线圈总匝数
n1=200\(\sqrt{L·LC}\)/SC=200158·12.4/6.6≈3446，
5．中心抽头B+至G2的匝数
NG2=\(\sqrt{K}\)·（N1／2）=0.05·（3446／2）≈385；
6．次级线圈匝数（视次级阻抗而定）
N2＝N1／n1＝3446／46≈75，
N2=N1／n2=3446／32.6≈106，
N2＝N1／n3＝3446／23≈150；
7．初级线圈平均电流
I1=IP／2=0.08／2=0.04A；
8．次级线圈电流（当Z2分别为4／8／16Ω时）
I2=\(\sqrt{P2}\)/Z2=8.5/4≈1.46A，
I2=\(\sqrt{8}\).5/8≈1.03A；
I2=\(\sqrt{8}\).5/16≈0.73A；
9．初级线圈导线直径
d1＝0.7\(\sqrt{I1}\)=0.70.04≈0.14mm
10．次级线圈导线直径（视次级阻抗而定）
d2=0.7\(\sqrt{I2}\)=0.71.46≈0.85mm，
d2＝0.7\(\sqrt{1}\).03≈0.71mm，
d2＝0.7\(\sqrt{.}\)73≈0.60mm。

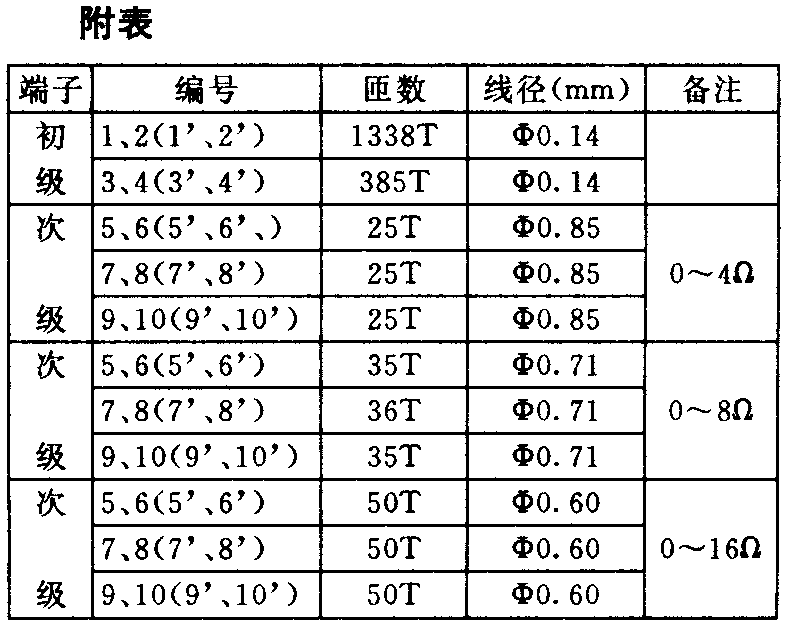

最终计算结果见附表。
绕制工艺
绕制工艺是制作Hi—Fi输出变压器的关键工序。变压器铁芯、线圈用漆包线及在制作中所用的材料的选取，都是至关重要的。
1．为了减小和设法避免铁芯产生的磁滞损失和涡流损失，在绕制时应优先选用导磁系数较高的互相之间绝缘的薄型硅（矽）钢片或铝铁合金片，使涡流只局限于薄片之中。如果铁芯质量很好，只是每片之间的绝缘性能不佳，补救的方法是，用香蕉水稀释硝基清漆，喷涂在铁芯片的其中一面，再用烘箱烤干。用万用表测每片之间的绝缘电阻为“∞”，则属于正常。
2．线圈绕组应选取具有良好绝缘的漆包线、沙包线或丝包线。绕制低频音频输出变压器一般采用高强度漆包线，即聚酯薄漆膜QZ－2型，若框架允许，最好采用厚漆膜QZ－1型。
3．初级与次级线圈之间应采用无纤维状电缆纸等介电常数小的材料，不宜采用介电常数较大的聚酯薄膜等材料作组间绝缘，否则会增大分布电容，影响其正常工作。

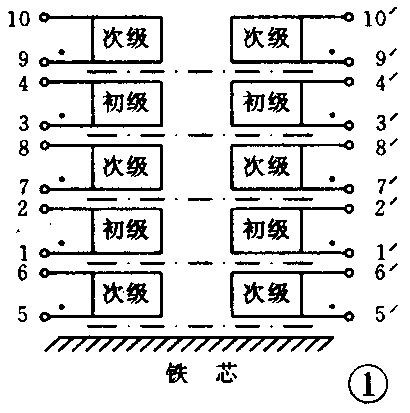

4．初级和次级线圈应按同一方向的顺序绕制，初级线圈被夹在两次级线圈之间，并注意同名端（见“·”符号），如图1所示。每绕完一组，应注明编号或作好记录。
5．次级绕组有三种情况（即0－4－8－16Ω），应根据所配接的扬声器阻抗来确定匝数和线径，有关数据见表。

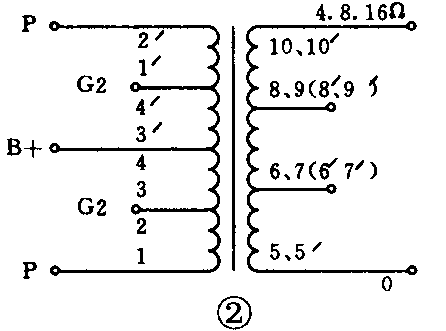

6．线圈绕制完毕，初级采用串联方式进行连接，次级采用先并联后串联方式连接。连接时，应仔细按事先注明的编号进行连接，否则会造成线圈接反或短路。连接方式如图2所示。
7．先将线圈进行除潮、浸绝缘清漆和烘干处理，然后用铁心2～3片交插，用螺栓固定。（刘明清）
