一台VO－6800在重放本机记录和他机记录的磁带时，图像都在水平方向上左右摇摆不定。检查磁带张力系统、磁带通道等基本正常。由于是水平方向摇摆，说明是行同步不稳，进而可以推断是鼓伺服不好。

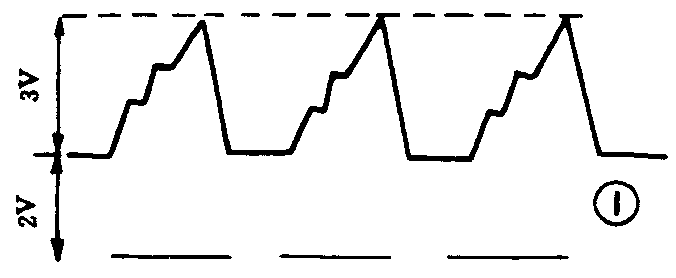

用示波器直接测量鼓电机的直流电压，发现鼓电机的直流电压上叠加有大幅度的峰状波形，如图1所示。

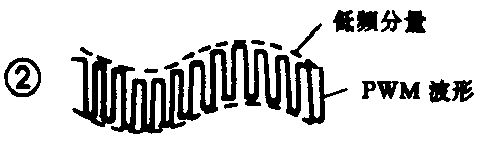

再沿鼓伺服电路往前查，测SV－57板上CX194的第，即鼓速脉宽调制（DRUM SPEED PWM）波形，发现该脉宽调制波被一低频分量所调制，波形如图2所示。

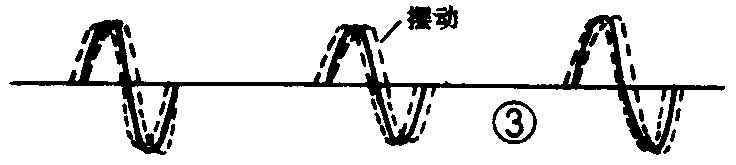

再测CX194第，即鼓旋转送来的PG脉冲、发现该脉冲存在轻微的摆动，波形如图3所示。
以上三个测量点，实际上构成了一个鼓伺服环路，其原理框图如图4所示。
笔者采用了测量比较、替换等办法，检查了CX194集成块、直流转换电路、鼓电机、上磁鼓等，均正常。最后怀疑下磁鼓，试从一台正常机器上拆下一只下磁鼓，换上后，果然故障消失。再测上述三个测量点，波形均恢复正常。修理本该就此结束，但由于目前购买一只下磁鼓比较困难，而且由于一只下鼓内包含有鼓座、旋转盘、旋转变压器、PG脉冲发生及整形电路等，因此一只下磁鼓的价格也是十分昂贵的。这就迫使笔者重新对该故障进行分析与思考，一般来讲，下鼓不是特别容易损坏的组件，在长时间使用后，可能只会引起一些机械磨损和电气参数的改变。问题是下鼓、PWM电路、直流转换电路、鼓电机构成了一个环路，由于下鼓某些机械或电气参数的改变，如产生PG脉冲小磁块位置有误差了，就会使PG脉冲略有颤动，而引起D—SPEED PWM的输出不稳，从而通过直流转换后供给鼓电机的直流不稳，而鼓电机的转速不稳，又进一步加剧了鼓速PG脉冲的颤动，如此恶性循环，形成了一个正反馈自激效应。既然如此，是否可以不更换下鼓，而仅在电路上想法将自激条件破坏呢？再看图2，如前所述，CX194第输出的PWM波形实际上是被一低频分量所调制，如果能将这一低频分量滤除，问题不就解决了吗？！基于这样的想法，笔者大胆地对鼓伺服电路进行了反复地实验，最后终于找到了一个既简单、经济又十分有效的办法：只要在CX194的第至IC14的脚之间的C40上并联一个50～300kΩ的可变电阻（电路详见VO－6800的维修手册），同时将示波器探头接在CX194的第上，一边观察波形（见图2），一边调可变电阻，一直调到PWM波形上的低频调制波消失，变为平直的一串方波为止，如图5所示。

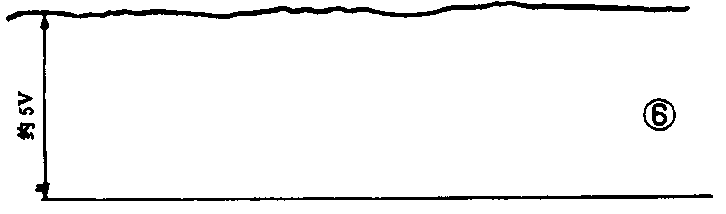

也就是说调换该电阻使之与C40共同对该低频频率谐振，从而构成了对这一低频分量的陷波电路。这样便能有效地消除鼓伺服自激效应。此时再测鼓电机上的直流电压，叠加在上面的大幅度波峰也消除了，如图6所示（试与图1比较）。
该机的实际录放效果也恢复了正常。最后，取下该电阻，用万用表测量为100kΩ左右，然后换上一只固定电阻，机器修复。
由于此法是运用于伺服电路的，因此对其他各类型号的专用及家用录像机的类似故障具有普遍适用性，而且方法简便易行，在U型机上仅以几分钱的成本，便能换取近万元的经济效益。（邓港林）
