微处理器（以下简称为μP）在现代家用电器中的应用已日趋普遍，在录像机和遥控电视机中更是必不可少的一个重要部分。μP能够正常工作的三个基本要素是：电源，时钟振荡和复位。复位电路是相对于μP独立存在的一个电路，它的作用是在μP加电后，产生一个复位脉冲送到μP的复位端，使μP从加电后所处的随机状态进入到初始状态，并对μP内的寄存器等进行清零。尔后，复位脉冲消失，μP按内部所装程序和指令开始工作。如果复位电路不能产生复位脉冲，μP就不能从加电后所处的随机状态恢复到初始状态，因此μP不能进行正确的工作。如果复位电路产生的复位脉冲不消失，或者说在μP的复位端总保持在复位电平，那么μP就一直处在初始状态，不能继续执行下面的指令和程序，因此μP不工作。

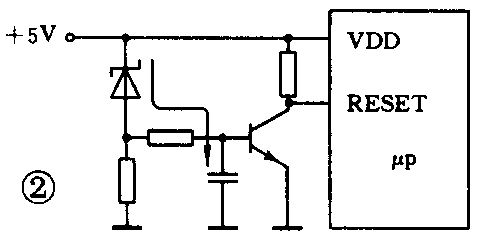

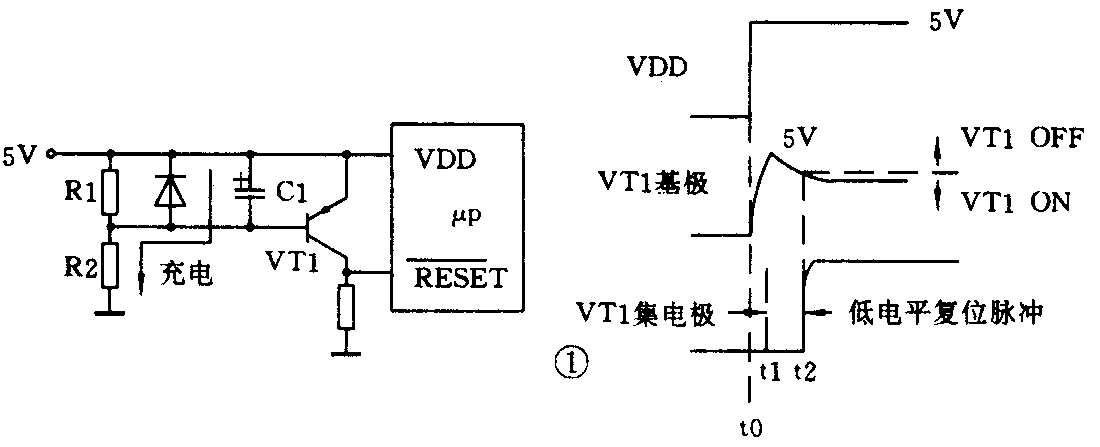

根据不同的微处理器，有的使用高电平复位，有的使用低电平复位。复位电路有的使用专用复位IC，有的用分立元件电路。图1所示为一低电平复位脉冲发生电路。电源接通后，5V电源经R2向电容C1充电。VT1基极电压是C1充电电流在R2上产生的电压与R1、R2支路电流在R2上产生的电压之和。在t1～t2期间，C1充电电流较大，因此VT1基极电压较高，接近5V，VT1截止，集电极电压为0V，向μP复位端施加一个低电平复位脉冲。随着C1充电电流的减小，VT1基极电压变为R1与R2的分压值，此电压值的设定使VT1导通，集电极电压上升，μP复位端变为稳态的高电平。图2所示为一例高电平复位脉冲发生电路，也是利用电容充电电流产生复位脉冲。
在电路图上，μP采用低电平复位时的常用表示方法有两种。一种以“逻辑非”来表示，例如RESET-。另一种方法是加注表示低电平的字头L，例如RESETRESET－L。电路图中μP复位端所标电压值一般为复位电路产生复位脉冲以后的稳态值。如果是低电平复位，则μP复位端所标电压为高电平。如果是高电平复位，则μP复位端所标电压为低电平。
在电路图上常用下列英文词汇或缩写词代表复位。
RES、RSET、RST、reset 复位
AC、ACL、automatic clear 自动清零
all clear 全清
在实际修理工作中，如怀疑μP工作不正常，则首先需对μP工作三要素进行检查。可利用下面的方法检查μP复位是否正常。如μP复位端电压与电路图上所标值相同，即处于稳态值时，可对μP进行人工复位。如μP是低电平复位，则将μP复位端瞬时接地；如μP是高电平复位，可将μP复位端通过一个100Ω电阻接μP电源端。进行此操作后，如果μP恢复正常工作，则说明复位电路没有产生复位脉冲。（刘午平）
