LS0072是单片CMOS大规模集成电路。专用于变音控制，它可以使一种声音失真、变调，而成为另一种声音。电路制作新颖有趣，广泛用于电话、游戏、玩具、娱乐场合，使人难分说话人的男女老少，如置身太空，发声奇特。

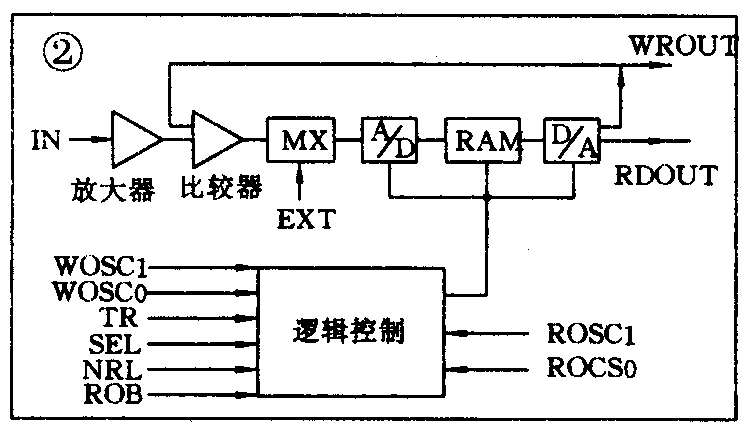

LS0072为16脚双列直插式封装，如图1所示。采用模／数与数／模双重变换，内部框图如图2所示。其工作原理是已编码的输入音频信号以非常速度传输出去，在输入时对音频信号取样，而输出时又把信号做了重新安排，从而产生不同于使用者正常的声音。
引脚说明如左下表所示。
管脚 功能说明
1（WOSC1） 写振荡器输入；
2（WOSC0） 写振荡器输出；
3（TR） 触发，该脚接地可以顺序选择语音效果。可选
择的方式有：高音调1——高音调2——低音
调——正常音调——音调1……
4（SEL） 接地，改变可变电阻，可改变语音效果。该脚
浮空；推按键可改变语音效果；
5（NRL） 该脚浮空产生放大语音效果，该脚接地产生变音效果；
6（ROB） 该脚接地产生机器人语音效果；
7（NC） 空；
8（ROSC1） 读振荡器输入；
9（ROSC0） 读振荡器输出；
10（DAT） 比较器数据输出（仅对外部比较器应用方式）；
11（EXT） 在外部比较器应用方式时，该脚须接地；
12（VDD） 电源正；
13（IN） 音频信号输入；
14（VSS） 电源负；
15（RDOUT） 音频信号输出；
16（WROUT） A／D信号输出（仅外部比较器使用）。
图3为基本应用电路（M为驻极体话筒，LM386是音频功率放大器）。接通S1，闭合S2扬声器传出进入话筒的原音，每按AN一下，即变换一种语音，共出现四种不同的语音，再闭合S3，可使四种语音均具有奇特的“太空音”效果。
笔者用该IC制作的变音电路板应用在娱乐场宇宙飞船上，太空声响效果吸引众多小朋友，妙趣横生曾为多种动画片配音，效果极佳。（童勇）
