“卡拉OK”这种娱乐方式，已经得到人们的广泛喜爱。但是目前流行的卡拉OK设施，需要专门的卡拉OK录像带或磁带，且用户不能跟唱那些自己不熟悉的歌曲，因而在普通家庭中很难推广。

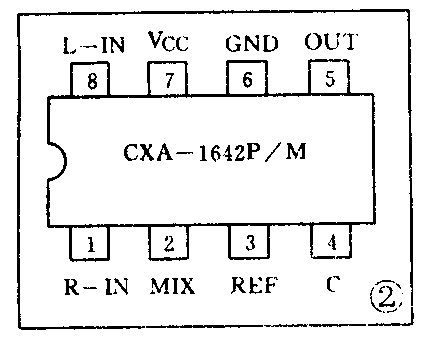

本文向大家介绍一种简易卡拉OK机电路，这个电路使用了索尼公司最近推出的用于卡拉OK机歌声消除的CXA1642P／M集成电路，它可把CD唱片或普通立体声节目磁带上歌手演唱的歌声衰减下来而保留原来的音乐伴奏部分，并可通过话筒把自己的歌声混入演奏的节目中。CXA1642为8脚双列直插封装的双极性集成电路，用它就可简单制作卡拉OK机。
CXA1642P／M集成电路能把歌声消除的原理是依据两个条件，一是多数CD唱片或音乐磁带上，歌手的歌声都在中央定位，左右同相且电平相同；二是人声的主要成分多数分布在200Hz～900Hz的较低频带上。因此，利用这两个条件，就可以在音频范围内仅仅把歌声部分进行衰减。

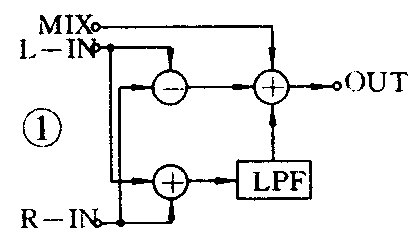

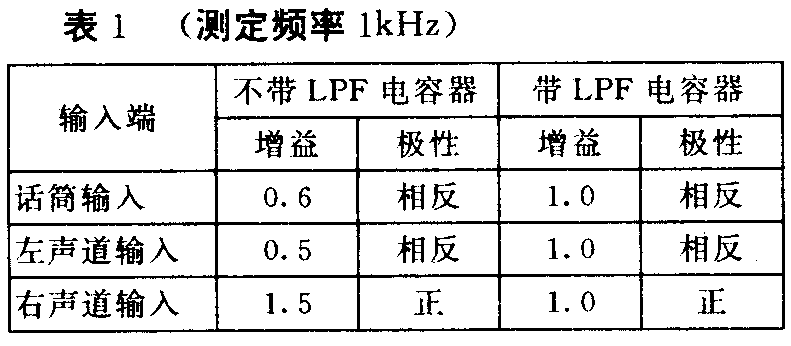

图1示出CXA1642P的功能图。从图中不难看出其定性的动作原理。为了进一步了解其动作，可从左右输入端到输出端，测试其增益和相位，其结果如表1所示。表中示出带与不带低通滤波器电容器的情况，从表中可看出，带电容器并按推荐电路制作时，其1kHz时的增益大致为1，而其相位相反。

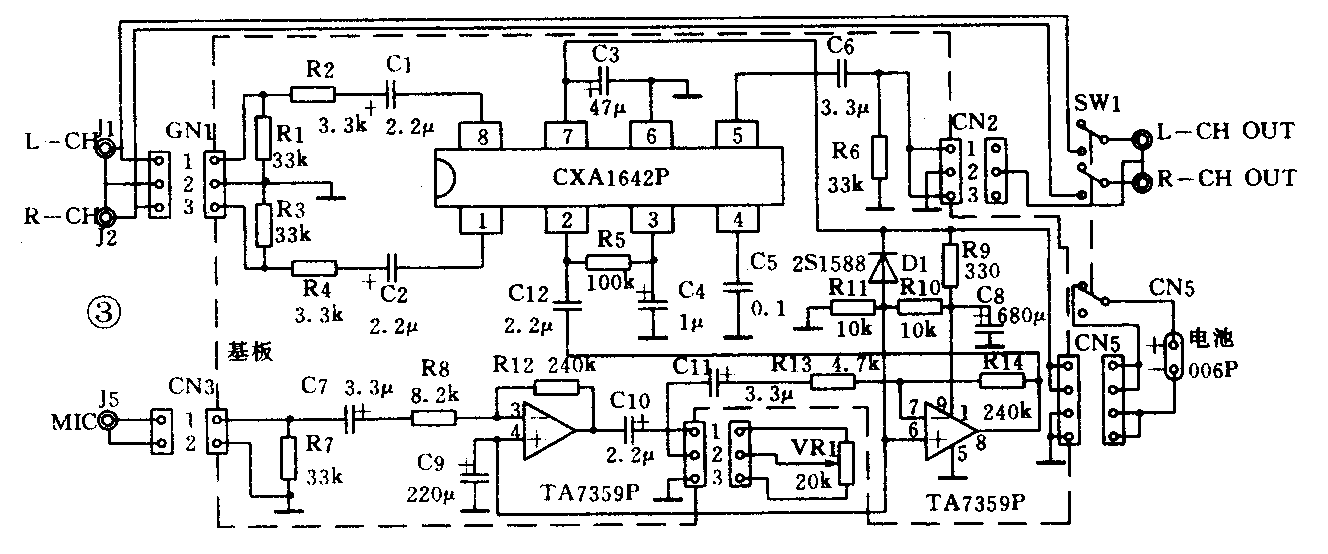

图3示出简易卡拉OK机电路图。图中话筒放大器采用TA7359P音响用低噪声运算放大器，一级放大30倍，约为30dB增益；二级放大51倍，约为34dB增益。在一级和二级放大之间放入20kΩ可变电阻器用于音量调整。在TA7359P第4和第6脚连接电源的线路中需加入二极管，此外还设有220μF大容量旁路电容器。这样当切断电源时，就可防止放大器输入脚上残留电压。虽然它不一定会损坏集成电路，但在电路设计时需加以考虑。图3中话筒放大器输出和CX－A1642P之间的耦合电容器（C12）采用无极性电容器。

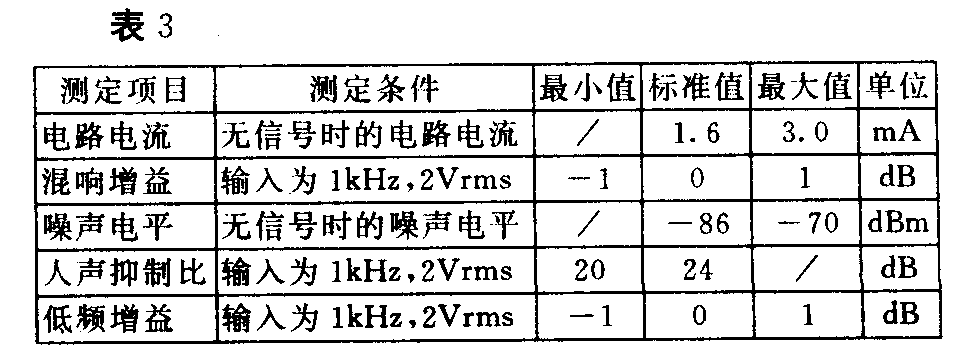

CXA1642P的消耗电流为1.6mA，整个电路的消耗电流为5mA，因而可以用电池作为电源。由于CXA1642P工作电压范围可从1.8V到10V，因而在上述电路中采用9V干电池。
电路中设有开关，当不使用卡拉OK功能时，可把左右声道输入的信号原封不动地连接到输出端上，这时，无需对卡拉OK电路提供电源，因而上述开关可与电源开关连动，采用3路双触点开关。（陈利才）
