在体育比赛及智力竞赛等场合中，其成绩的显示若购买专用的数字显示设备要花费比较多的资金，这是很不经济的。针对这一情况，笔者设计了一种非常实用数字显示装置电路，供广大电子爱好者参考应用。该电路具有便宜、装调简单、使用方便的优点，请有兴趣者不妨一试。

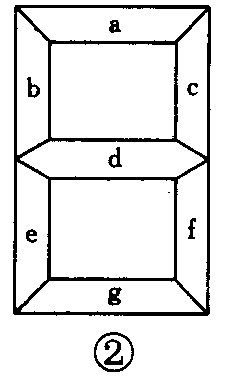

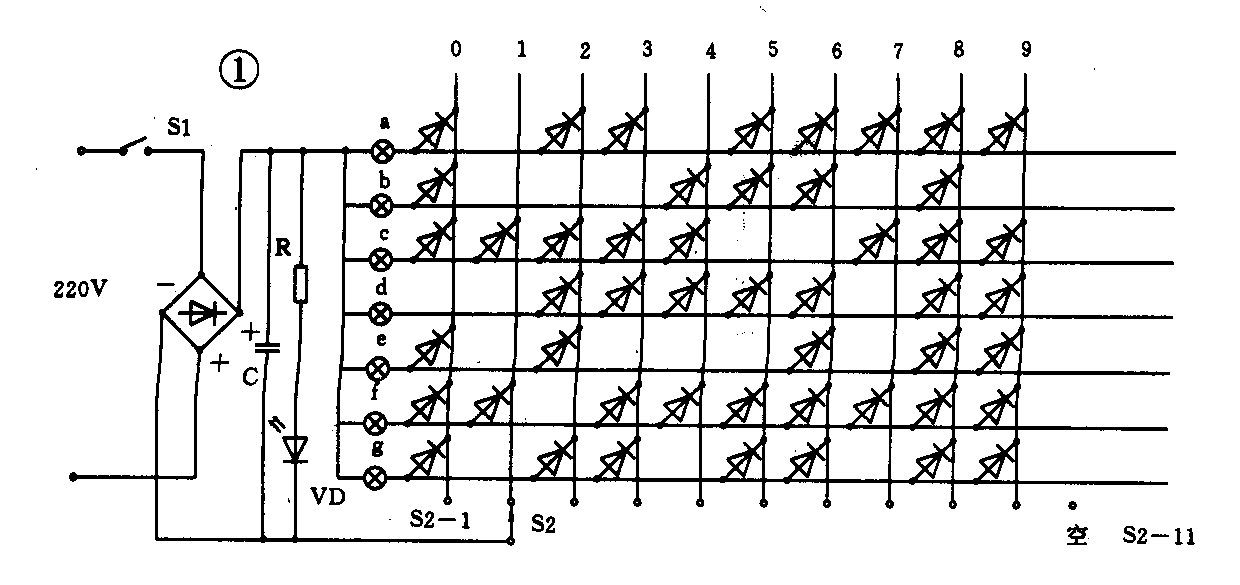

电路原理：该数字显示装置电路见图1。它主要是利用了二极管的单向导电特性，采用二极管群组成译码矩阵来对所需要的数字进行显示。当灯泡按照图2所示的位置装配时，波段开关S2的动触点连通某一根数字线时，与其数字笔划相对应之处的灯泡便被点亮，使得该数字被显示出来。例如，当要显示出“2”时，扳动S2的动触点使之与数字线2接通，a、c、d、e、g这5个灯泡被点亮，显示出字符“2”来。自然，全部灯泡均被点亮时，显示出的字符为“8”。
元件选择：该电路对元件参数的要求不是十分严格的。整流器选用5A400V的整流二极管，若选用5A400V的整流全桥更好。译码矩阵中使用的二极管型号为1N4004或其他参数相近的整流二极管。灯泡a～g选用电压220V功率15W～40W的圆柱型灯泡，以利于安装。电源开关S1选用220V5A的钮子开关，S2选用1×11旋转式波段开关，使用时将限位销拆下不用，使之可做360度往返旋转。电容器C选用容量为20μF、耐压400V的电解电容。R选取阻值100kΩ左右的碳膜电阻，功率不限。指示灯VD选用直径为5毫米的圆型发光二极管，颜色红绿均可。
安装调试：安装前应先将所有元件仔细测试一遍，确认完好之后按图焊接。调试时首先将S2扳至S2—11处，然后插上电源，打开电源开关S1，此时VD应正常发光，用电压表测电容器C两端电压应大于220V，说明供电回路正常。接着再旋转波段开关S2，从S2—1依次旋到S2—10，应分别显示出数字“0”～“9”，即告调试完成。调试过程中若有灯泡不亮或显示数字不正确，则应检查与其有关的二极管是否位置接错、极性是否接反或损坏。若某一只灯泡从“0”至“9”均不亮，则要检查该灯泡是否断丝或接触不良。

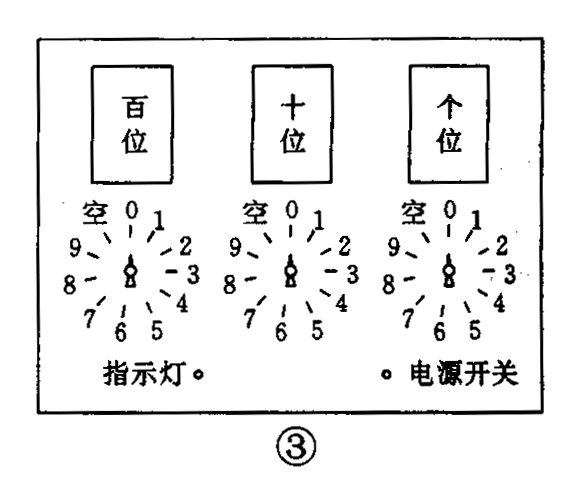

图1所示电路是显示一位数字时使用的，而在实际使用中一般需要2～3位数字，所以在电阻R之后要装配2～3组电路才行，供电回路采用一组完全够用，具体安装位置如图3所示。全部灯泡安装在图2所示形状的用薄铁皮焊成的框架中，前面安装一块红色透明有机玻璃板，使其美观醒目。
使用方法：该数字显示装置的使用方法比较简单，只要接通电源，扳动面板上的波段开关旋钮使之对准所要显示的数字位置即可。若将开关扳至空位上，该组电路则腾空不用。（韩永庆）
