本电路主要是用四运放LM324和四—2输入与非门CD4011组成。其中LM324的三只运放均工作于比较器状态，A1构成气体检测信号比较电路，A2构成误动作限制电路，A3构成门控电路。CD4011构成门控振荡器，输出已调制的音频信号进行报警。
气敏（QM）元件：气敏元件有六个脚，工作时其接法如图1所示，1、2间为一加热丝，通过它的电流控制在120mA至150mA之间对元件加热；另外四个脚两两相连构成两个电极，随着环境气体浓度的变化，极间阻值也发生变化，4端的电位将发生变化，从而实现“气—电”转换。本电路所用气敏元件为GN—QM7型，其热丝电阻R\(_{h}\)＝30～35Ω，洁净空气中的极间电阻Rs为40k～700k，灵敏度K＞3，响应时间t\(_{1}\)＜10秒，恢复时间t2＜30秒。

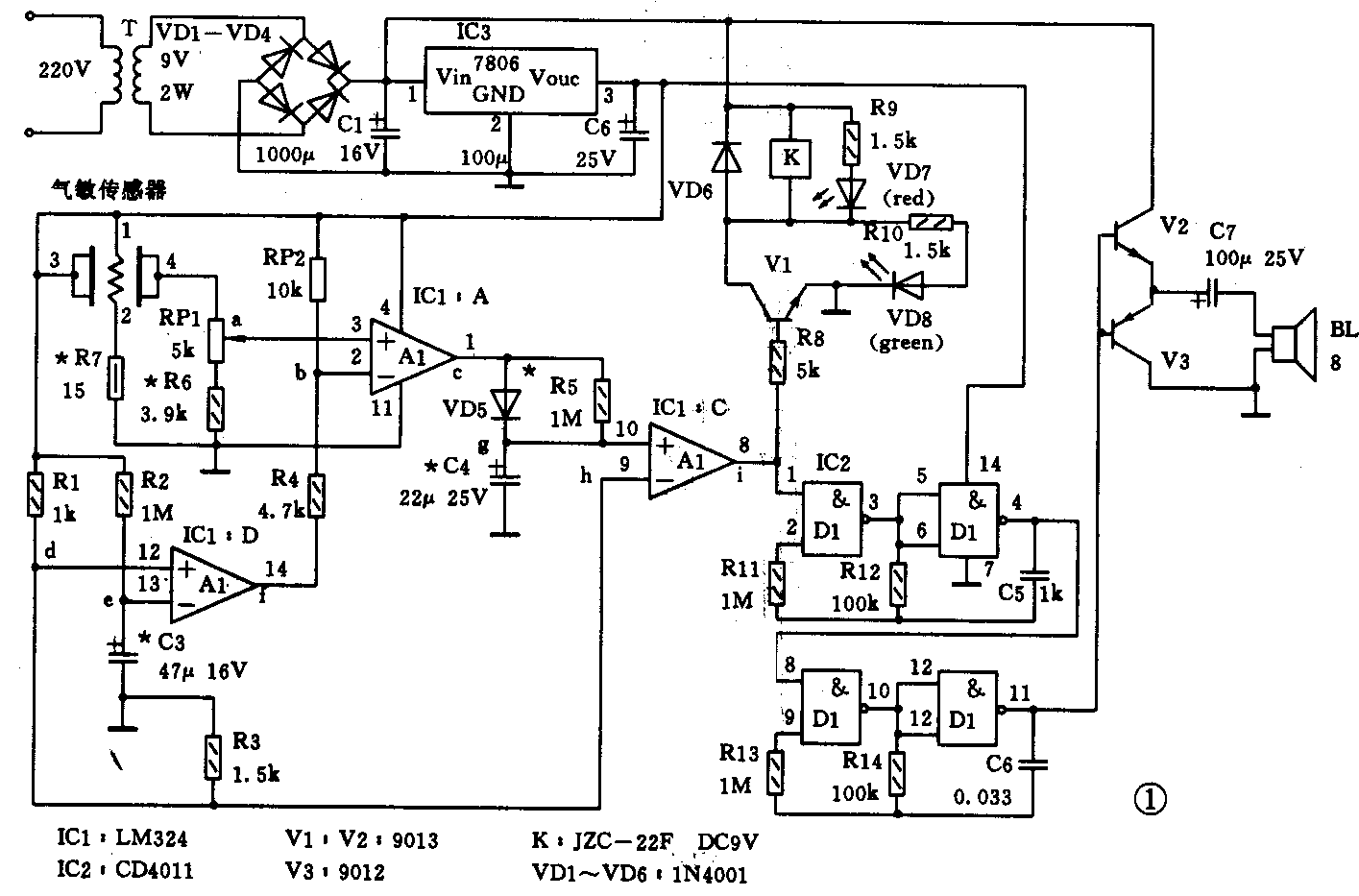

报警器工作原理：电路如图1所示，接通电源时，QM电极间阻值急剧变小，然后升回到一个稳定的状态，这是气敏元件的一种过渡特性。在这个过程中，4端的电位会升高，经RP1分压后加至a点取样，取样电位Ua较大，则会有Ua＞Ub导致A1输出高电平错误信号的情况，产生误报警。为防止误动作，由A2构成限制（延时）电路。因为C3容量较大，R2的阻值也较大，通电瞬间，Ud大于Ue，则Uf为高电平，使Ub＞Ua，这时Uc为低电平，不报警。当C3由电源经R2充电至Ue＞Ud时，Uf为低电平，Ub则变为稳态时的正常电压，而这段时间里过渡过程已结束，a、b间的电压恢复正常的关系。延时时间的长短，即C3的充电时间，可用改变R2和C3的值来确定，一般调整在1至2分钟。
稳态时，先调整RP2为中间值，因这时Uf≈0为低电平，则Ub＝R4·E／（R4＋RP2），其中E为电源电压。在无可燃性气体时，调节RP1，使Ua稍小于Ub，则Uc＝0为低电平，报警器不报警。在调节报警器所需的报警点和灵敏度时，应通过标准可燃气体以及调节RP1和RP2来调整。
当QM处有超标的可燃性气体时，Ua升高，若Ua＞Ub时，Uc≈E＝6V为高电平，VD5导通，C4将很快充电至Ug＝Uc＝6V＞Uh＝R3·E／（R3＋R1），则Ui为高电平，V1导通，VD7亮，VD8不亮，继电器K动作（K可控制抽油烟机、排气扇或电磁阀等），IC2振荡，经V2、V3放大产生急促间歇的报警声。当可燃性气体浓度降低到报警点以下时，A1输出转为低电平，即Uc≈0V，这时VD5截止，C4经R5放电，其时间常数较大，使Ug＞Uh的状态维持一段时间，即报警延续，以便排气扇能充分排净可燃性气体，直至Ug＜Uh报警停止。延时时间的长短，即C4的放电时间，可通过调整R5和C4的值来改变。
元件选择：IC1：LM324；IC2：CD4011；IC3：7806；V1、V2为9013、V3：9012，β＞60；VD1～VD6：1N4001；K：JZC－22FDC9V；其它元件如图1所示。

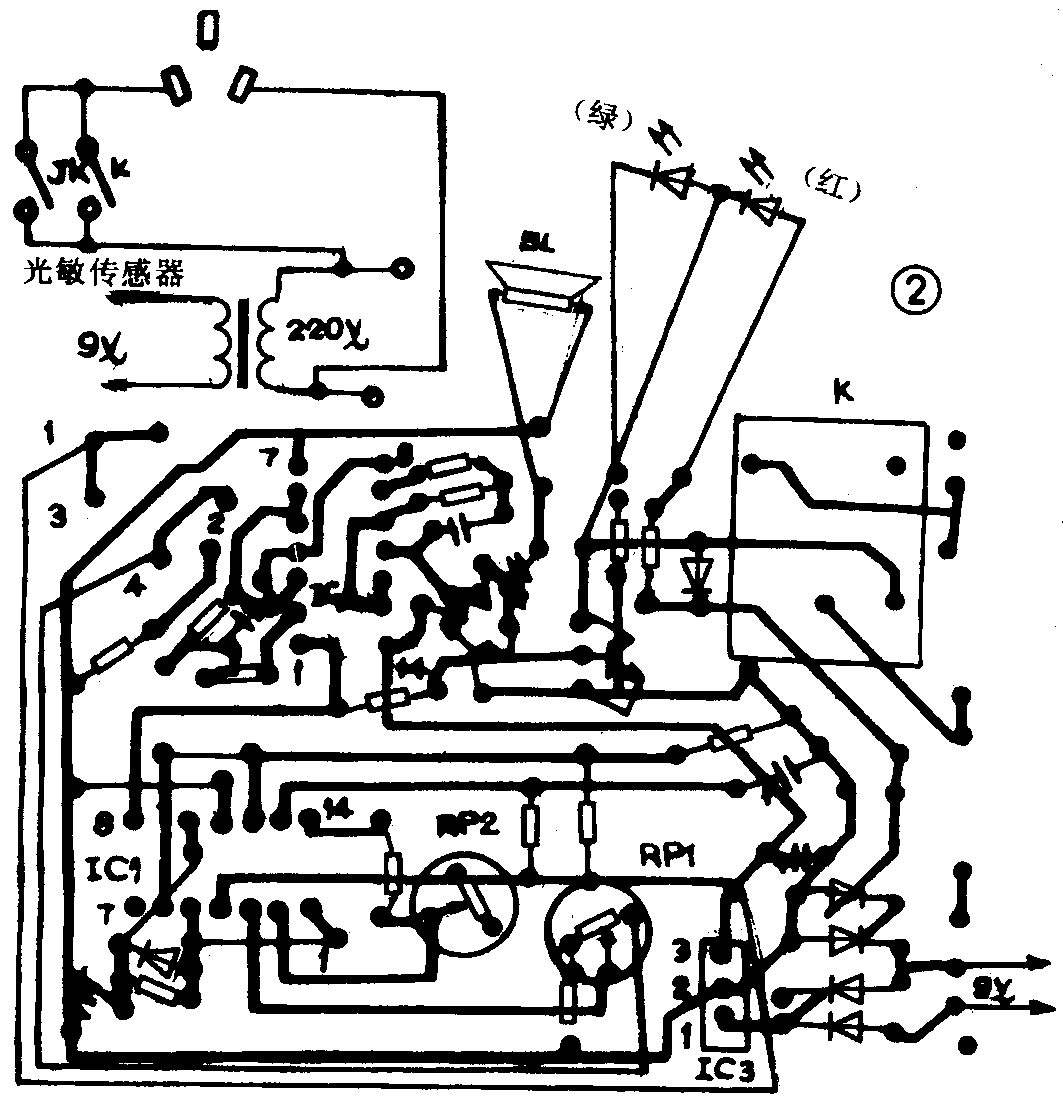

本电路的优点在于报警准确，稳定性高。而且由于RP1和RP2使Ua、Ub均可调，对于不同阻值的气敏元件使用的选择范围增大，同时也利于将报警器的灵敏度调整到适合的范围。对于煤气、液化石油气、酒精、烟雾等均能监控，适用于家庭厨房、煤气管道和液化石油气站。图2是1∶1的印制电路板图，供读者仿制时使用。（罗辉）
