在众多的语音电路之中，单片式永久记忆型语音录放电路SR9F26的性能为最优越。具有以下特点：1、不怕掉电。2、不需外接存储器。3、每次录音过程又是高速固化过程，并能反复录放音。4、可存20秒语音。5、内部带有功放电路。6、外围元件很少。7、单一正5伏电源工作。8、可分多达160段。
正因为SR9F26具有以上特点，自一问世就引起各界的广泛兴趣，已用于仪表仪器语音提示、火灾报警、防盗报警、语音窃听器、英语学习机、电话窃听器、电脑话务员等等众多领域。但到目前为止对SR9F26如何实现分段，尚没有介绍。本文将先介绍一下SR9F26的基本原理，然后重点对SR9F26的分段方法及制作方法进行介绍。
一、SR9F26的简介

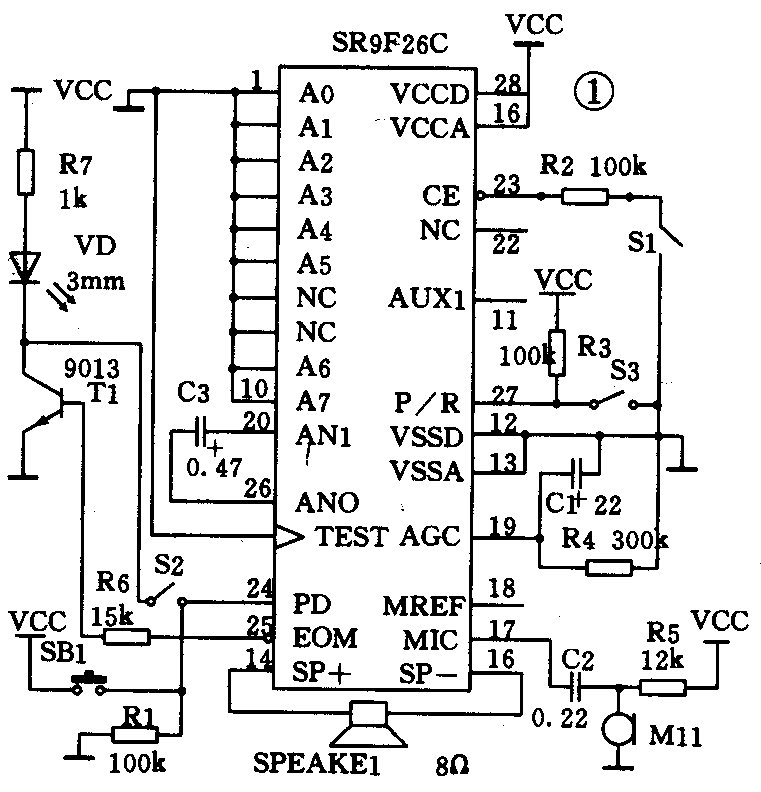

图1为SR9F26的典型应用电路，其中A0至A7为录放入口地址设置端，用于分段时使用。全部地址接地时，能录20秒语音。在CE端为下降沿时，SR9F26把A0至A7的状态锁存到内部电路。
PD为复位键及启动信号端。每次开始录放时要给PD施加一个正脉冲，使SR9F26复位。
EOM端在每次录放音结束时输出一个负脉冲。
P／R为高电平时，SR9F26处于放音状态。P／R为低电平时，SR9F26处于录音状态。由图1可知，用SR9F26构成一部录放音机制作极为简单，体积也很小。如果采用超小型SR9F26C，那么图1的所有元件将全部布在一个仅27mm×40mm的线路板上。
图1电路具有许多用途，这里只介绍其作为普通录放音时的使用方法：把S1合上，S2断开，每按一次SB1键，VD亮开始录音，录音结束时VD熄灭，这时录进SR9F26之中的语音将永久保存，即使掉电也不会丢失。若想重新录音只需再按一次SB1键就可以了。将S3断开，每按一次SB1键放音一次。
二、SR9F26的分段方法
单片语音电路能实现多达160段的分段录放音。我们只需在图1的基础上稍加改进就可以实现这一功能。在许多的应用场合都需要用到多段语音（例如自动报数时，每段只需一个字，约0.3秒左右）。所以SR9F26的分段功能更让人们感兴趣。

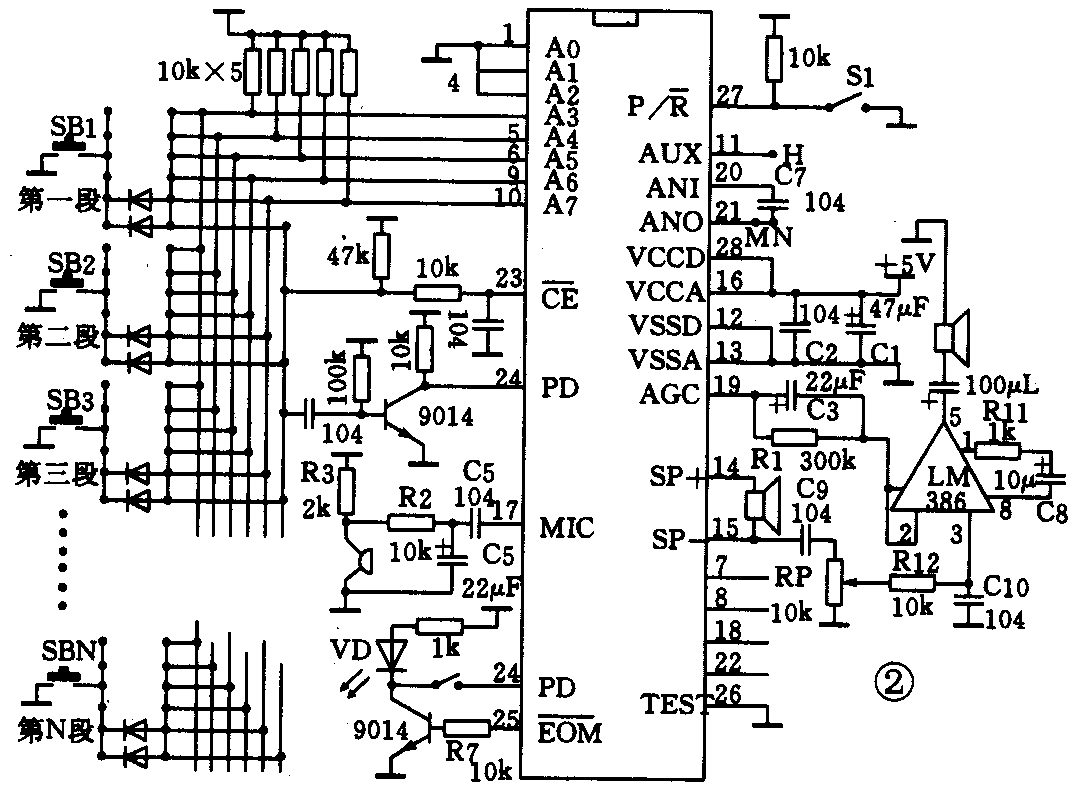

图2为SR9F26的分段原理线路图。

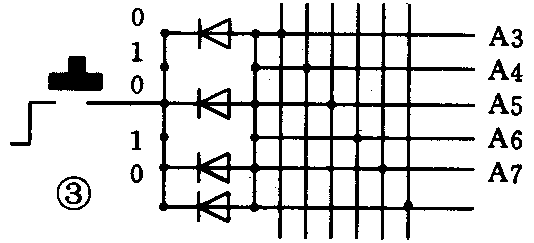

SR9F26的地址A7至A0的取值范围为00000000至10011111共160个数值，即最多可分160段，但在一般应用场合分20段以下是比较实用的，所以在图2中一直把A0至A2设置为0。另外5位高位地址平时由上拉电阻拉到高电平。如果要使某一位设置为0，则在该位与地之间接一个二极管，例如图3所指示的地址为010100000。
入口地址直接反映了录放音的入口时间：
TQ＝0.125×（128A7＋64A6＋32A5＋16A4＋8A3）
1．分段录音方法：如果要求第一段从0秒开始，第二段从2秒开始，具体分法由用户自定。那么第一段的地址应设置为00000000，第二段地址为00010000。把S1合上使SR9F26进入录音等待状态。按住SB1不放，在按下SB1的时候，使A7至A3通过二极管变为00000，同时使CE变为低电平，并在PD端产生一个正脉冲，使SR9F26按照A7至A0指定的地址开始录音。只要SB1不松手，那么就一直录音。SB1一松手，CE升到高电平，SR9F26自动记录该段的结束地址及EOM信号。录音时间不应超过下一段的入口时间，否则下一段无效。录其余段的方法类似，只是依据各自的入口时间接不同的二极管。
2．分段放音方法：把S1断开，SR9F26就进入放音等待状态，只需按下相应段的键SB1～SB20就可以把该段对应的内容播放出来。（杨跃华）
