本文介绍我们为松下M11机芯彩电设计的自控装置，可以控制电视在未收到信号时自动静噪、蓝背景功能。经过几个月的实际工作，性能可靠，获得很好的效果。

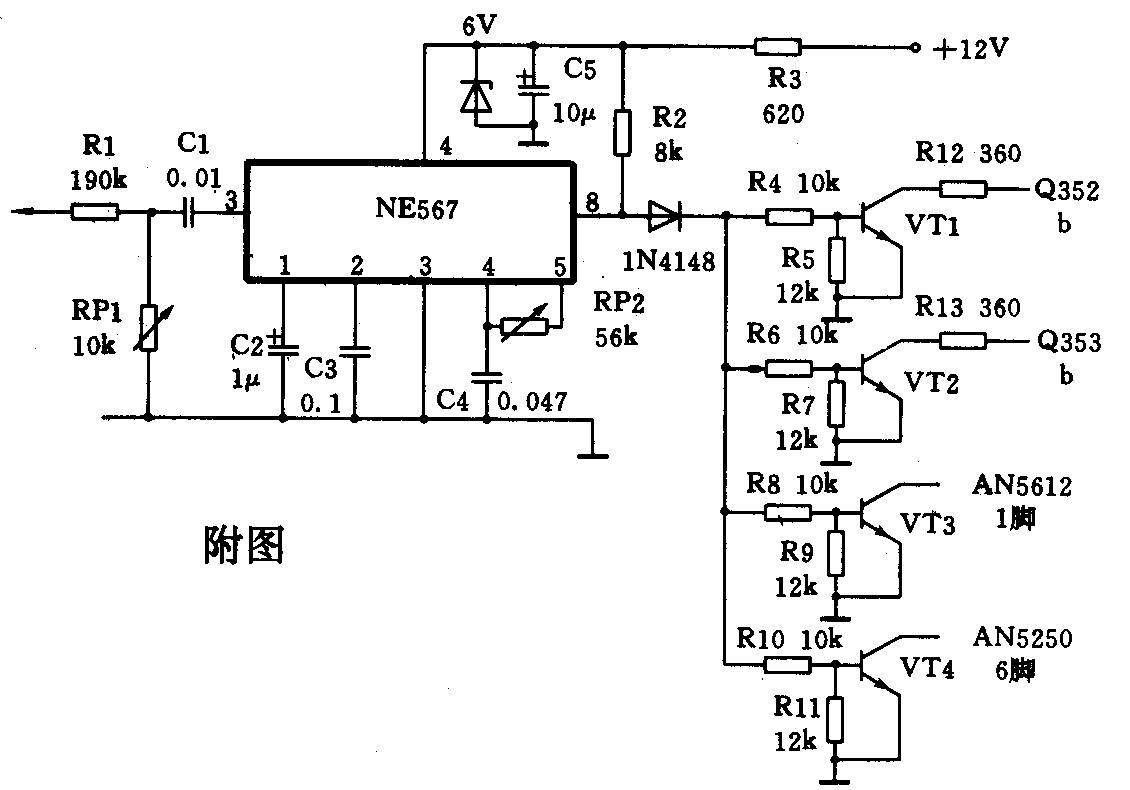

工作原理：电路见附图。集成电路采用锁相环音频译码器NE567或LM567。其内部压控振荡器中心频率由RP2C4决定，其特点是：3脚输入的信号频率在器件带宽内时，8脚由原来的高电平变为低电平。我们就是利用这一特性去控制由BG1～VT4组成的电子开关。
同步信号取自AN5435的16脚，幅度为10V\(_{P－P}\)。NE567的3脚电平在25mV－100mV之间。R1、RP1组成衰减器，以满足3脚输入电平要求。当3脚有同步信号时，8脚变低电平，VT1～VT4截止，电视正常收看。当3脚无同步信号输入时，8脚为高电平，VT1～VT4导通。VT1、2使红、绿电子枪发射电子减弱，产生蓝背景画面。VT3使AN5612 1脚视频输入信号接地，消除画面的噪波点。VT4把电位器中心点接地，AN5250 6脚电平为0，实现静噪。
安装与调试：电源取自机内12V电源，线路板读者可自行设计。集成电路可安装插座。开机测集成电路4脚电压为6V，然后把RP1调最大。当有信号时，调整RP2使8脚为低电平；无信号时调RP1使8脚为高电平。经过反复调整RP1、2可达到无电视节目时自动静噪和蓝背景画面。调整R12R13可得到不同的蓝色调。(柏永臣 郑润平)
