为了配合各中学开设劳动技术课，为了给广大初学者提供理想的动手实验的器材，我厂特意设计了3E1型三管收音机，并供应套件。
电路原理

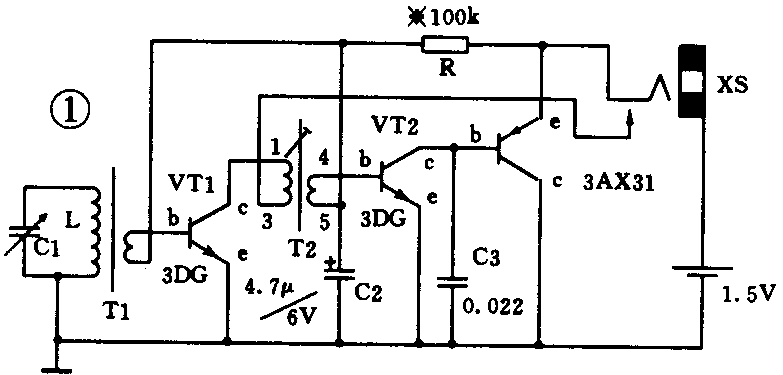

3E1型三管机的电路见图1，天线线圈L与可变电容器C1组成调谐回路，选出的信号加到VT1基极进行高频放大，经高频变压器T2耦合加到VT2进行放大和检波，检波后的音频信号经VT3放大并推动耳塞发声。
元件选择

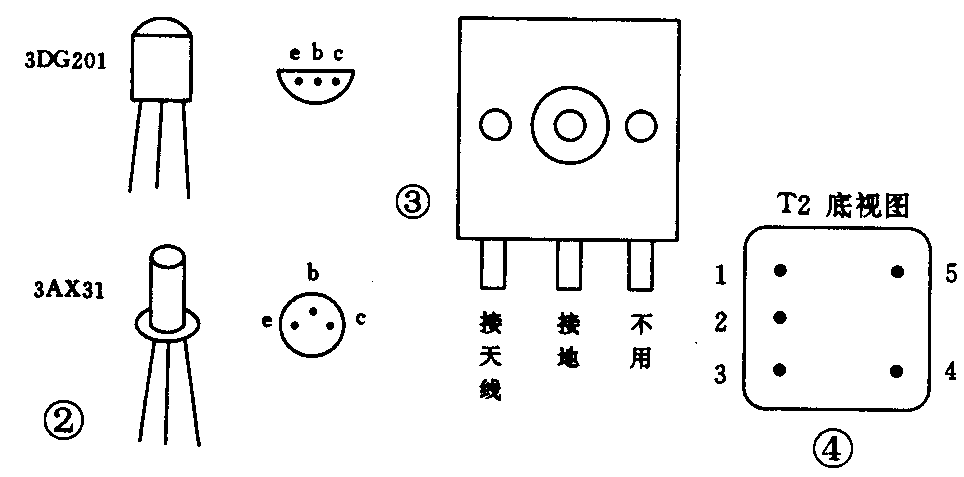

磁棒选用4×12×50mm的，耳塞机选用阻抗为8欧的。晶体管VT1、VT2的型号为3DG201（选带蓝点的），VT3的型号为3AX31（选蓝点或绿点）。上述晶体管的管脚排列见图2。可变电容器型号为CBM－223，它的最大容量为141.6pF，最小容量为6.2pF。此可变电容器的动片、定片的引线位置见图3，使用时，动片需接地。中频变压器T2的各引脚排列见图4。
调试步骤
1．先检查有无错焊、假焊、漏焊、短路等情况。如检查无误，可把一个电流表（万用表）的电流档串接入电源电路中，见图5。找一个固定电阻器R1（阻值56kΩ），串入一个56k的电位器，代替偏流电阻R，见图6。调整电位器阻值大小，使电路的总电流在5～10mA，然后测一下电位器的阻值，再加上固定电阻器R1的阻值，即为偏流电阻阻值，一般在100kΩ左右。
3．旋动收音机调谐钮，选择频段低端某一个电台节目，移动天线线圈在磁棒上的位置，使声音最大。再用无感起子调节中频变压器T2，使广播声最大，往返数次达到最佳值。最后用石蜡封好磁棒线圈和中频变压器磁芯，以防止移动，调试工作即告完成。(徐跃跃)
