全国家电维修部门维修人员笔谈会

一台珠宝VG－12型录像机放像时开始半分钟左右有正常的图像和伴音，随后保护停机，而且出盒后录像带被扎伤，不能完全收入磁带盒仓内。打开机壳检查，发现故障是收带轮的橡胶轮磨损所致。由于此备件一时难以购到，随即把传动橡胶轮反一个面使用，故障排除。(国家计划委员会培训中心维修室 靳连生)

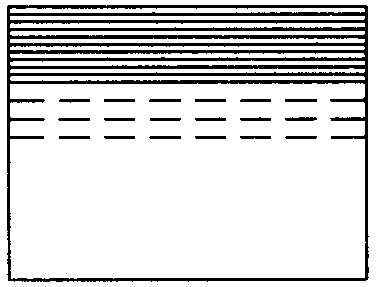

一台厦华XT－510型彩电，伴音正常，图像下部正常，上部有约6厘米宽的回扫线，并有一条很亮的水平线和3条点状的水平虚线。故障如附图所示。

分析与检修：根据检修经验，这样的故障很可能发生在行、场消隐电路中，按常规检查了电路中VD302、VD303、C301、C307等元件，未见异常。此机场输出级为分立元件的OTL电路。场扫描正程时，属于低压供电方式，由行逆程脉冲经VD306、C301整流滤波获得。场扫描逆程时，属于高压供电方式，由行逆程脉冲经由VD305、C310整流滤波获得。由此可见故障可能发生在这一部位，可是经过测试这些元件均正常。场扫描的这两组电源均取自行逆程脉冲部分，焊下R313用R×1档测量，阻值为无穷大，再更换一只10Ω、3W电阻，故障排除。此机R313原为10Ω、1W碳膜电阻，功率较小。建议维修人员把它换成功率较大的碳膜电阻或金属膜电阻。(包头医学院仪修室 刘和莉)

无伴音，只有极暗的光栅，亮度、对比度可调，说明IX—0603CE工作正常，重点查IX—0602CE。当测它的20、21脚时发现电压达12V，正常时这两脚电压为7.2V。电压增高说明块内电路出了故障。此块一时购买不到，换上与IX—0602CE性能相同的飞利浦TDA4501，故障排除。(黑山县新立屯五金二商店家电保修部 张昊)

故障现象：刚开机图像和伴音都正常，一至三分钟后场幅开始压缩，并有抖动现象。

开机检查电路，118V及输出管V306、V307各极电压均正常。出故障时V306和V307发射极电压稍有增长。经查是场输出电容器C312漏液变质。换新电容器后，机器工作正常。(黑龙江省绥化市西长发镇家电修理部 王兵)

一台VIP3000A型放像机，图像出现周期性噪波带，调节跟踪旋钮无效，声音基本正常。

检修：先用一盘正常的磁带试放，也是同样的现象，说明属于机器故障。这种现象显然是因伺服电路丢失CTL信号而引起的。因该机未曾修理过，所以排除了人为引起故障的可能性，又因声音正常，也不必去怀疑音控磁头组件位置不对。仔细检查插头也接触良好，本着先易后难的原则，先拔去音控磁头组件上的插接件，测量控制磁头组件，阻值为无穷大，再检查外部线路无问题，证实属于控制磁头内部断路，造成无控制信号输出而引起该例故障。换一只音控磁头组件，故障消失。反复调整好磁带的互换性后，修理完毕。(四川冕宁石龙星光电器服务部 卢福友)

例1：福日2125型彩电，关机再开时，音量、亮度、色饱和度都需重新调整，记忆功能丧失。检查记忆IC②脚电压为-20V，此电压正常值应为-30V，检查-30V整流、滤波元件，发现电解电容C920容量减小，换新件记忆功能恢复。

例2：福日2125型彩电，图像清晰稳定，只是图像边缘出现锯齿状花边。此症状多是由于IC501（HA11509NT）所接500kHz晶体变质所致。

例3：福日1814型彩电，整幅图像正常，但顶部出现宽约1厘米的水平亮带，经查系电解电容C764容量减小所致。(山东省滕州市百货大楼家电维修部 王健)
