霍尔IC是录像机伺服系统的重要器件，一旦损坏，很难买到同型号的配件，而且价格昂贵，常常是有价无货。笔者根据自己的维修实践，向大家介绍一种使用普通霍尔器件和分立元件代换录像机霍尔IC的方法，以供参考。

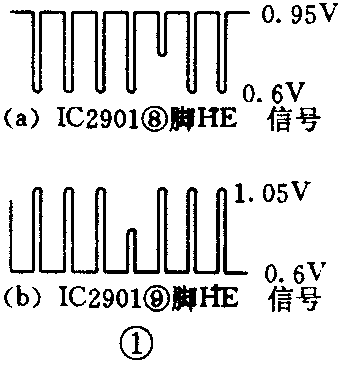

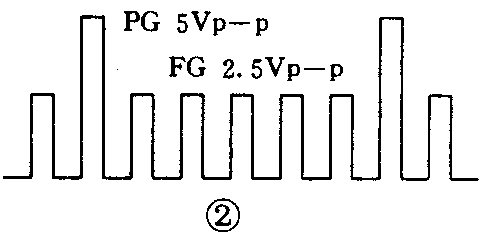

乐声NV－G20、G30、G33以及L15等机型，鼓电机驱动电路由于采用了反电动势积分型位置检测方式，省掉了位置检测元件，其霍尔IC只用来产生一对霍尔信号形成PG／FG控制信号。以G33为例，采用一只4脚的霍尔IC检拾转子磁铁的信号，送往IC2901⑧、⑨脚，从而在IC2901的脚输出PG／FG信号。实测IC2901⑧、⑨脚的波形如图1所示。由图可知，这是一对幅度相近，相位相反，含有约0.6V直流成份的脉冲波。这对信号送入IC2901经脉冲整形电路整形，再经PG／FG信号发生器变换成PG／FG信号从脚输出，输出波形如图2所示。

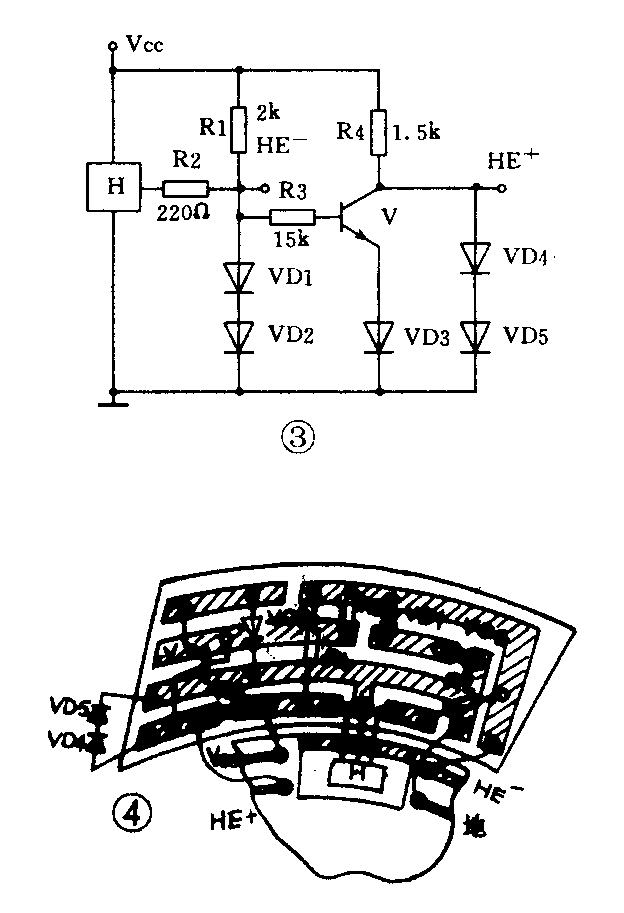

代换工作基于如下考虑：采用一只通用型开关霍尔器件，从转子磁铁获得一组旋转脉冲，再用反相器获得另一组相位相反的信号，配以少量的分立元件使这对信号取得适当的直流成份和脉冲幅度，即可代换原机的霍尔IC。代换电原理图如图3所示。图中H为单端输出的开关型霍尔器件，笔者采用的是UGN3020。在其输出端经R1、R2分压和VD1、VD2钳位，获得幅值为0.6～1.2V的HE\(^{-}\)信号；该信号经过三极管V反相，并经VD3、VD4错位，即可获得HE+信号。VD1、VD2、VD4、VD5均采用IN4148，VD3采用2AP或者2AK，V采用9014，β＞400为宜。
取下转子磁铁，拆除已损坏的霍尔IC，切除图4下部所示的阴影部分，制作一块如图4上部所示的附加电路板，以便安装在原电路板旁边的空隙处。为方便绘制，附图已按2∶1放大，制作时应相应缩小。所有元件直接焊在铜箔面。UGN3020安装在切口处原霍尔IC的位置。安装完毕后装上转子磁铁试机，如无彩色可将转子磁铁旋转180°再安装。代换后经实测，IC2901的脚输出的PG／FG信号几乎完美无缺，整机工作正常。
L型机心以L15为例，其获取PG／FG控制信号的方式与G33完全相同，所用的IC亦为AN3814k，编号改为IC2201，IC各脚波形、工作电压均与G33相同。不过其鼓电机结构与安装方式均有所改变。L15机型在G33机型安装转子磁铁的位置安装了一块驱动组件印制板，IC2201移到这块板上，转子磁铁则安装在印制板的下面。代换时不需拆卸转子磁铁，只需焊下印制板，去掉已损坏的霍尔IC并在相应位置安装代换霍尔器件，安装时在原印制板上只焊接V\(_{cc}\)和地，输出端用软导线从缝隙引出接到附加电路板上，附加电路板的形状修改后安装在附近合适的位置，注意避免附加电路板妨碍加载机构的机械运动，然后向原印制板的铜箔面相应位置接线即可。(水学明)
