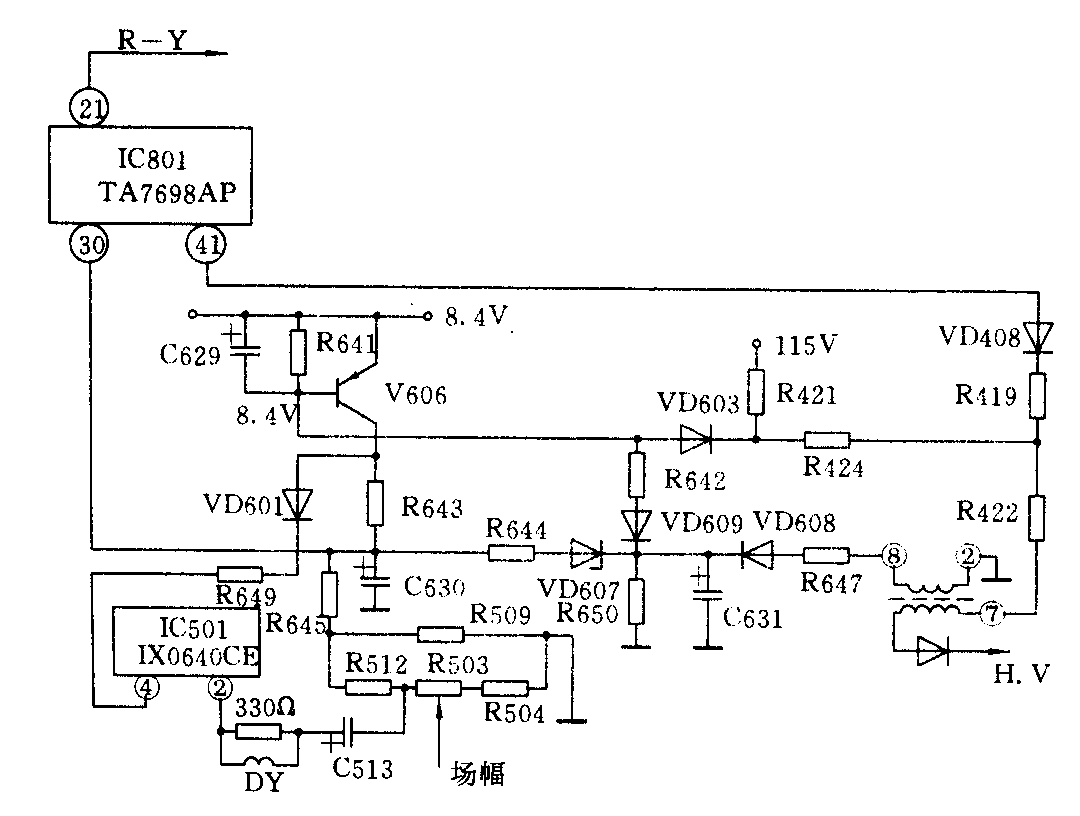

TA两片机心的彩色电视机，利用TA7698AP内部的X射线保护功能，设置了阳极高压过高、显像管束电流过大、场输出短路三种保护。由于这三种保护电路相互牵联，维修时有一定难度。下面以凯歌牌4C4701彩色电视机为例介绍保护电路的工作原理，并举出几个维修实例，供读者参考。该机的保护电路如图所示。
保护电路工作原理
1．阳极高压保护原理：当阳极高压超过规定值（大于25kV）时，行输出变压器②、⑧脚输出的行逆程脉冲，经VD608、C631整流滤波后的直流电压也随之升高，若此电压大于稳压管VD607的稳压值（20V）时，VD607击穿，并通过R644使IC801变为高电平，即内部保护电路动作，无行激励信号输出，高压消失，接着由V606、VD609等元件组成的自保电路动作，使维持1.5V，这样避免机器反复启动。自保电路工作过程是：当高压消失时，C631两端直流电压迅速降低至二极管VD609的导通电平，VD609导通，V606的e极的8.4V电压通过R641、R642、VD609、R650对地产生电流，使V606b极电位下降，V606导通，其C极电流通过R643、R644、VD607、R650对地形成通路，使IC801保持1.5V，直到故障排除。
2．束电流过大保护原理：显像管束电流是从115V电源正端经R421、R424、R422至行输出变压器 ⑦脚。当束电流超过规定值（900μA）时，VD603负端电位降低，当降低到VD603导通电平时，VD603导通，使V606b极电位下降，V606导通，IC801为1.5V，同时重复上述自保过程，使IC801一直保持高电平，直到故障排除。
3．场输出短路保护原理：当隔直流电解电容C513短路或漏电时，R509的电压上升到4V左右，通过R645加到TA7698AP，使为1.5V，保护电路、自保电路动作，行输出停止工作。V606c极电压通过VD601、R649加到IC501④脚，使场输出级截止。随后IC501②脚输出的电压降低，保护显像管、IC501不被损坏。
保护电路本身故障，也会引起IC801电压升高，造成误保护。
行振荡、行激励级、行输出级停止工作或工作不正常，使行输出变压器②～⑧绕组无行逆程脉冲或行逆程脉冲幅度不够，引起IC801电压升高，造成保护。其工作过程和自保电路的工作过程相似。当行输出变压器②～⑧绕组无行逆程脉冲或其幅度不够时，C631两端无直流电压或直流电压降低，使V606导通，其c极电流通过R643到IC801，引起IC801电压升高。一般情况下，引起行输出变压器②～⑧绕组行逆程脉冲幅度不够的原因是：行振荡频率发生变化；行推动管、行输出管β变小；行推动变压器、行输出变压器局部短路。
通过以上分析可以看出，阳极高压保护可以通过断开VD607进行判断；束电流过流保护可以通过断开VD603进行判断；场输出短路保护可以通过断开R645进行判断；保护电路本身故障引起的误保护，需逐一检查各保护元件；行输出级停止工作或工作不正常，可以通过断开VD609或R650，解除保护进行判断。当然，也可以在实际工作中，积累经验，根据观察保护时屏幕上的不同症状来进行判断。
维修举例
例1 故障现象：开机无光，伴音正常。
分析与检修：有光有声，说明保护电路动作，开机测TA7698AP为1.5V，进一步证实是保护电路动作。一般过压保护，往往开机后就无光栅，这是因灯丝还没预热就遇高压过高产生保护。根据故障现象先焊开VD607，光栅恢复，说明阳极电压过高引起保护。阳极电压过高，一般是逆程电容开路或115V电压增大，现测115V电压正常，再测逆程电容C622、C623，发现C622开路，更换之，故障排除。
例2 故障现象：开机满屏绿光栅，伴有回扫线，无图像。数秒钟后，亮度达到极亮，随后光栅消失，伴音正常。停一会儿重新开机，故障依旧。
分析与检修：从屏幕上所示现象即可判断故障是绿枪束电流过流引起的束电流过流保护。图像消失，是由于ABL电路作用于IC801脚所致。引起这种单色光栅，且极亮后保护的原因，可能是：（1）绿枪与第一栅极相碰。（2）绿视放管V852的c、e结击穿。（3）TA7698AP电位增高，TA7698AP内部损坏。（4）绿枪放电间隔短路。现测V852 b极电压正常，c极电压约40V，且逐渐降低，焊开放电管，故障依旧，焊下V852，用MF30型万用表测正常，用JT—1型晶体管特性图示器测，当c极电压加到80V左右时，c、e结软击穿，更换之，故障排除。束电流过流保护，开机后，一般情况下都有异常光栅，或为极亮的白色光栅，或为单色光栅，且有回扫线，光栅达极亮后消失。开机后若光栅在正常情况下2～3秒钟消失，这时就必须焊开VD603才能作出判断，大都是保护电路自身出现故障。
例3 故障现象：开机后无光，伴音正常。
分析与检修：开机测TA7698AP电压为1.5V，测C513负端有1.5V直流电压，说明保护电路动作是由场输出电路中的C513漏电引起的。更换之，故障排除。
例4 故障现象：开机后2～3秒钟后，光栅消失，伴音正常。
分析与检修：开机测TA7698AP电压为1.5V，说明保护电路动作。焊开VD607，测电压仍为1.5V，无光栅，测C513负端无直流电压；焊开VD603，光栅恢复正常，说明束电流过流保护电路动作。因为光栅由正常状态消失，分析是束电流过流保护电路出问题，逐一检查R421、R424、R422，发现R421的阻值增大，使VD603负端电位降低，VD603导通，保护电路动作，更换R421，开机图、声正常。
例5 故障现象：开机出现一片白光栅，亮度很亮且伴有回扫线，数秒钟后光栅消失。
分析与检修：开机出现很亮的白色光栅，说明束电流过流引起保护。其故障原因多为加速极电位器接地端开路造成加速极电压过高，亮度通道电路元件损坏造成Y信号输出端电位降低，以及行频过低、副亮度电位器开路等。现测TA7698AP电压为1.5V，测VD603两端电压为0.7V，VD603导通，进一步说明束电流过流保护电路动作。测3个视放管的e极电压均偏低，进而查V402的e极电压也偏低，查V402的e极供电电路，怀疑C506漏电，更换之，故障排除。
例6 故障现象：开机收看过程中，不定期出现光栅消失而瞬间又自动恢复现象。伴音正常，有时一晚上出现一、二次，有时一连几天不出现。
分析与检修：由于该故障瞬间出现，且IC801电压为1.5V，通过原理分析，大部分是保护电路本身元件性能不良，造成误保护。一般是VD607、VD603、VD609、V606性能不良。常见的是VD607软击穿，稳压值偏小，当电网电压出现波动时，引起误保护。更换VD607后，该故障一直没有再出现。
例7 故障现象：开机无光，机内发出“吱、吱”声，数秒钟，声音消失。再开机，故障依旧。
分析与检修；根据故障现象，判断是电源部分的厚膜集成电路IC701内的保护电路动作。用MF30型万用表R×1电阻档，测115V输出端对地电阻，阻值为0Ω。查VD708击穿，更换之，115V输出端对地电阻正常，但开机仍无光，测115V输出端电压为50V左右，测IC801电压为0.6V左右，说明该机负载有短路的地方。由于115V输出端电压为50V，造成行逆程脉冲幅度不够，引起保护。把R637焊开，接上300Ω、50W的电阻，故障依旧，说明行输出部分正常，仍接假负载，把25V端的VD712焊开，115V输出端电压为250V左右，说明IC701中的稳压电路或其外围的取样电路有故障，场输出有短路的地方。先查IC701外围元件均正常，更换IC701，开机115V输出端电压正常。再检查场输出部分，IC501⑥脚对地电阻为80Ω左右，外围元件均正常，更换IC501，脱掉假负载，焊好VD712、R637，开机图、声正常。该故障损坏元件较多，检修时应冷静分析，抓住主要矛盾，依次解决。另外需特别注意的是：在检修该类型故障时，开机测试的时间一定要尽量短，为此最好开机前把万用表黑表棒和机心地线接好，一只手把万用表红表棒接到机心测试点上开机，另一只手在开、关电源时不要离开电源开关，发现表针摆动幅度过大，马上关机，以免故障扩大化。
例8 故障现象：开机无光，伴音正常。
分析与检修：开机测IC801电压为1.5V，说明保护电路动作。断开VD607，开机出现光栅。接收信号时伴音正常，行不同步，屏幕上的水平条纹从右向左下方倾斜，说明行频偏低，调节行频电位器R626，能瞬时同步，说明故障在AFC电路，重点检查IC801电压和AFC电路中有关元件，发现AFC输出电压双时间常数滤波电路中的R623虚焊。焊好后，开机图、声正常，故障排除。该机故障是由于R623虚焊，引起行频偏低。行频偏低，引起行输出变压器②～⑧绕组行逆程脉冲幅度升高，进而引起阳极高压保护电路动作，造成无光、有声。(刘松和)
