这种循环定时器适用于控制电扇、电热毯等家用电器的循环开停，也可以在一定程度上解决一些电冰箱存在着的冬天不开机或夏天不停机的问题。
循环定时器的性能特点是开机时间固定，停机时间可以分段选择，其停机开机之比可为1∶1～9∶1中的任一种，并用LED指示工作状态，绿灯表示开机，红灯表示关机。

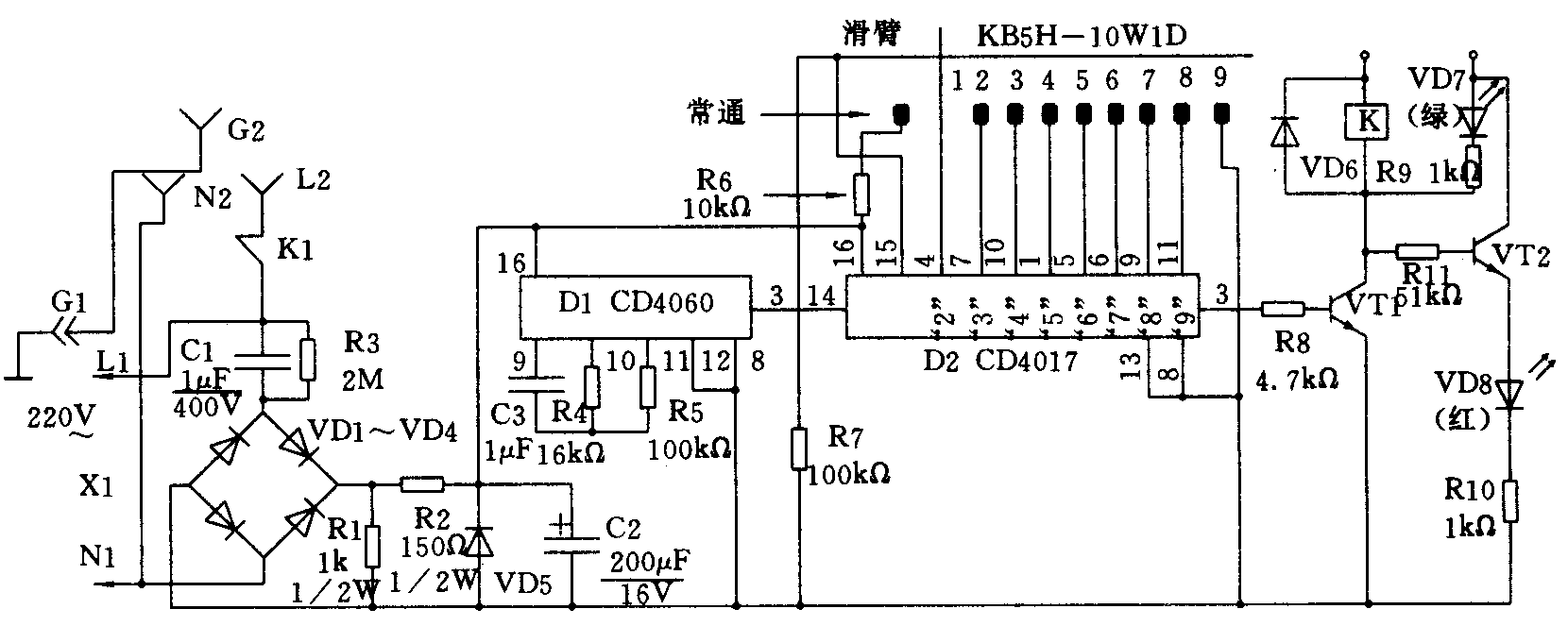

循环定时器的电原理图如附图所示，它由两块CMOS集成电路及其它一些元器件组成。其中CD4060用作分频，由内附的门电路和外接的R4、C3等元件组成自激振荡电路，振荡频率为27.3Hz，经4060的14级二进制分频后，从3脚输出1个正脉冲（每10分钟），送入4017的时钟脉冲输入端第14脚。
CD4017是时序分频器／译码器，它与波段开关配合，以获得所需要的停开比。CD4017有10个输出端，其主要功能如下：
1．当CP端每输入一个正脉冲时，其输出端的高电平状态就按顺序变化一次。
2．任何时刻仅有一个输出端为高电平。
3．当第15脚加上高电平后，CD4017立即复位。复位后，输出端为高电平。
在对CD4060、CD4017的基本性能有所了解之后，下面对停机开机比的确定和循环的原理作些说明。
设初始状态时，两块集成电路均处于复位状态，开关S的滑臂置于位置1（滑臂接至CD4017的4脚），此时4017的输出端为高电平，于是VT1导通，继电器K线圈通电，其触点K1闭合，市电加至冰箱。同时VT1的导通使VD7点亮，指示出开机的状态。
在10分钟以后，CD4060的3脚输出一正脉冲，使CD4017的1脚为高电平，0端为低电平，于是VT1截止，继电器失电，K1断开，电冰箱停机。
再过10分钟，2端为高电平，这一高电平经S加至CD4017的15脚，立即使它复位，从而使输出端为高电平，K1闭合，冰箱又通电，于是达到循环开停的目的。其停开比为1∶1。其它停开比位置的分析，在此不再赘述。
值得注意的是，在停机时请勿将定时器的波段开关滑臂转向常通位置。这样对电冰箱来说可能造成压缩机定时器的停机后不足3分钟又开机，而损坏压缩机。
当R4换成22kΩ以后，开机时间将变成15分钟，同时停机时间也相应加长，但停开比不变。
总之，该循环定时器使用情况十分令人满意，既从外部解决了冰箱低温起动的问题，又达到省电的目的，定时器自身的耗电小于1.5瓦。(许葆华)
