“超能”AL2802——一种高科技维修工具

上期《无线电》介绍了“超能”电路维修测试系统，为使读者进一步了解该测试系统，本期特介绍一种“超能”AL2802电路维修测试仪。

1．ICFT测试：测试通道28个。可对28脚以下的数字IC器件进行在线、离线测试。目前器件库中共有54／74系列、55／75系列、4000系列及存储器等千余种芯片。

2.VI曲线测试：测试通道2个。扫描频率48Hz、390Hz。扫描电压幅度（峰-峰值）8V\(_{p}\)、18Vp、32V\(_{p}\)。

3．电阻电压测量：电阻测量范围0～∞。电压测量范围DC20V以下。

4．电子词典查阅：54／74系列、55／75系列、4000系列等。

5．外供电源：＋5VDC，10A

AL2802测试仪的测试主菜单如下：

主菜单中列出AL2802测试仪具备的全部测试功能。

1．IC功能测试

AL2802测试仪对IC功能测试提供了在线（In Circuit Functional Test）离线（Off Line Functional Test）两种方式。

这两种测试方法在使用中的区别是：在线功能测试用于对焊接在电路板上的IC进行功能测试；离线功能测试一般用于上机前的器件筛选。两种测试方法所含的测试项目是完全相同的。测试菜单如下：

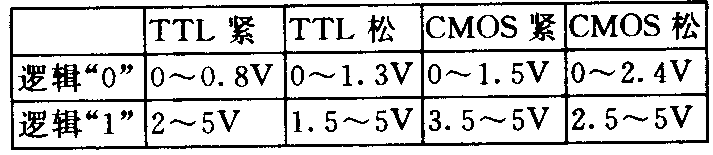

IC功能测试的原理和方法已在前面进行了介绍，这里不再重复。但需说明的是，测试仪对测试中逻辑电平高低的判别采用双阈值。即规定了逻辑“1”和逻辑“0”的门槛电平值。门槛电平的设置如下表：

·紧门槛是芯片制造商统一遵循的技术标准

·松门槛是针对一些二等品芯片和门槛电平要求不高的场合而设定的

2.在线状态测试（In Circuit Status Test简称ICST）

ICST的测试原理前面已介绍过，这里不再重复。下面着重结合测试菜单中列出的有关项目，对其使用方法进行介绍。ICST测试菜单如下：

①IC状态学习（Learn IC Status），用户可以使用这个项目建立自己的维修数据库（简称维修库）。IC状态学习的过程，就是正确信息提取储存的过程。因此用于状态学习的电路板必须是无故障的好板。

②IC状态比较（Compare IC Status），IC状态比较过程是针对故障板的维修过程。它是将故障板上提取的信息与建库时学习存入的该种板的正确信息进行比较，从而确定故障部位。

ICST把复杂、繁琐的维修工作，特别是电路中很多逻辑上的复杂关系转化成简单的学习、比较过程。该项目最适合批量维修的场合。

3.VI曲线分析测试菜单如下：

从测试菜单中可以看出，VI典线分析与在线状态测试，其测试原理上有相同之处，即把复杂的维修工作转化成学习、比较的过程。但VI曲线的比较有很强的经验性，一般情况下，如VI曲线的反相特性有较大差异，则可以肯定被测节点的VI特性存在故障。

另外为了使VI曲线分析更简明，AL2802测试仪还提供了两种VI曲线直接比较功能。即菜单中的“Two Board VI－Trace Compare”项。该功能可以同时提取两路VI曲线，并将提取的两条VI曲线显示在同一屏幕上。它的主要作用是可以将故障板上提取的VI信息与好板上相同节点上提取的VI信息直接比较，无需建立维修数据库。这就使维修工作更加简便。

4．参数测试（Parameter Menu）

参数测试是对被测板上的有关节点（或元器件管脚）间的电阻、电压和各节点（管脚）的电位（对地电压）进行测试，它对查找、定位故障起着很重要的辅助作用。测试菜单如下：

用户可根据测试的需要进行选择。各参数的测试范围是：

电阻0—∞；电压DC20V以下；电位：DC20V以下。

5．总线隔离操作（Guard Operation）

总线隔离操作的功能是解决在对某个与总线相连的器件进行功能测试（如ICFT，ICST）时，由于总线上所接的其它器件干扰总线（即总线竞争），而对测试结果产生影响的问题。其原理是通过对总线上其它器件使能端进行控制，达到隔离检测器件的目的。控制方式是通过测试仪的两个“Guard”插头，将控制电平（高电平）加到干扰器件的使能端，暂时取消其对总线的干扰。“Guard”的选通方式可参见下述菜单：

6．电子词典

为了使维修工作更加方便，AL2802测试仪特别增加了电子词典的查阅功能。电子词典中收入了54／74系列，55／75系列，4000系列等IC器件的逻辑图和真值表，供使用者随时查阅。

AL2802电路维修测试仪会使你从复杂、繁琐的维修工作中解脱出来，使您的维修工作变得轻松有序。（李鸣）
