问：有两台菊花471A型18英寸彩电，开机后无光无声，检测开关电源正常，测扫描集成块TA7609脚电压为7.2V（应为9.9V），当测触该块的②脚时，稍一触发声像即恢复正常，但当关机后再开机又重复上述现象，更换TA7609无效，问故障出于何处？（黑龙江 王静波）
答：这种现象说明行振荡脉冲振幅小且不能正常地传输到行输出电路。TA7609的脚是块内行扫电路的供电电源端，其工作过程是在开机后的短时间内，由开关电源输出的主电压+B经电阻R1降压后加到脚，使块内行振荡电路工作并输出行脉冲，此时行激励、行输出电路工作于行频状态。行输出电路工作后，将输出一个直流12V电压，经电阻R2、二极管VD1再返送到脚，作行扫描电路的稳定工作电压，当无此12V电压加7时，脚电压将降为很低，无法使其行振荡电路正常工作，当然也就无光无声。当触及②脚（内部为行振荡器）时，电视机能恢复正常，说明块内行振荡器在未触发（测试）之前仍能振荡，只是因供电电压低使其振幅小、相位不准。通过上述分析，这种故障发生在电源——振荡——返送电源——振荡这样一个互相牵制的环路中，具体部位就是TA7609的④脚行振荡脉冲输出端到行输出管的基极之间。常见的原因是行激励变压器次级接触不良有开路现象，或是次级引出脚表面处理欠佳与印制板间焊接不实所致，使行脉冲无法传输到行输出电路，行输出电路不能工作而无12V电压补偿到TA7609的脚，造成所述故障。（陈克军）
问：一台松下J27录像机，重放正常，记录时能录上伴音，但录不上图像，反复清洗磁鼓无效，不知如何检修？（河南 徐松峰）
答：记录伴音正常而无图像，说明记录状态所需的各种控制信号基本正常，如果视频磁鼓完好，则应按照信号的流程路径循序查找故障源。重放标准彩条带，用示波器测亮度／色度板③脚，此脚应有1V\(_{p－p}\)值的彩色全电视信号，⑥脚应有1Vp－p值的记录亮度调频信号，应有0.8V\(_{p－p}\)值的记录降频色度信号。若测不出波形，则应检修或更换IC302；测P501⑨脚，此脚应有记录亮度调频信号，⑦脚应有记录色度降频信号；若各测试点波形都正常，则极有可能是记录电流调整电位器调整不当，用万用表测IC501脚电压，调VR501，使之为6.7V。如果脚电压没有变化，再检查外围元件是否良好，若外围元件正常，应更换IC501。（聂元铭）
问：三元牌黑白电视机出现以下故障：亮度高，调节无效，屏幕上有回扫线无图像，伴音正常，关机时有一大亮点。检查各部分元件都完好，怀疑有毛病的均已更换，可故障依旧。请问这是怎么回事？怎样修理？（湖南 张庆堂）

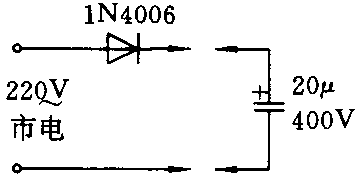

答：这种故障一般由显像管阴极与灯丝漏电或短路所引起。阴极对地电位在正常时应在＋70V至+20V之间，如果测显像管阴极电压在+12V或以下，而且调节亮度电位器无效，则可判断阴极短路。处理方法如下：（1）用一只20μF／400V左右的电解电容按图所示充电；（2）拔下显像管座，用电容器的两根引线分别触及显像管的②和③或④脚，如能听到“啪”声或看到一个小火花，说明短路部位已被击开。如果试机还不行，可以重复电击。以上操作时注意不要触电，更不能用220V交流电直接电击，否则有管颈爆裂的危险。（于勇军）
问：SAMPO SCP—KR2070H彩电是什么地方的产品？该机的偏转线圈YS—53929K损坏，购不到同型号件，怎么办？（河北 黄平）
答：凡有“SAMPO”商标的产品都是台湾生产的。SCP一KR2070H彩电采用510UEB22彩管，其偏转线圈的型号为YS－53929K，它与行偏转线圈并联，实测其直流电阻力1.4Ω，与场偏转线圈串联，实测其直流电阻为58Ω，因此可用TC—01型偏转线圈直接代换。TC—01的行偏并联电感为1.71mH，直流电阻为1.2Ω，场偏串联电感为110mH，直流电阻为52Ω。也可用更常见的TLY5391F直接代换，其行偏并联电感为1.75mHz，电阻为1.84Ω，场偏串联电感为105mHz，电阻力50Ω。（汤志成）
问：一台凯歌4C4701型彩色电视机（NT—2机心），开机后屏幕一片很亮的白色光栅，伴音正常，数秒钟后，光栅消失，仍有伴音，检查视放管V851、V852、V853、亮度信号放大管V402均正常，加速极电压也正常，请问应如何检修？（苏州 刘力）
答：根据故障现象，可以判断为束电流过流保护。现在视放管、V402、加速极电压均正常，一般情况下是副亮度电位器R416断开所致，更换一个新的R416，故障即可排除。（刘松和）
问：一台MF—50型万用表，久未使用，发现电阻各档和HFE测量均不工作。经查表内和转换开关无明显问题，又更换电池仍无效，请问应如何检修？（湖南 高新）
答：电阻各档与HFE测量均不工作，说明故障点在以上两部分的公共电路处，如附图所示，可能为Ω档调零电位器R7的活动触点接触不良或电池盒上接触片表面有氧化物绝缘以及有关连接导线脱焊开路等。可仔细查出，并于排除。（徐英豪）
问：在由两块功率放大器组成的BTL功放电路中，输入信号并非同时加到两块功放的输入端，而是加到第一块功放输入端，第二块功放输入取自第一块功放的输出，不知用意何在？（福建 洪宗权）
答：在BTL功放电路中，负载RL跨接在两功放输出端，为了获取大的输出功率，两功放输出之间必须有大的变化电压输出，从而在RL上得到大的变化电流。为此，要求BTL电路两功放同名号输入端的输入信号必须大小相等、相位相反，这样才能在两功放输出端分别获得经过功率放大的大小相等相位相反的输出信号，即在RL上得到大的输出电流，使输出功率大大提高。问题中所说的第二功放输入信号取自第一功放输出，其目的就是为使两块功放同名号输入端的输入信号反相且幅度相等。在这种形式的BTL电路中，输入信号通常加在第一功放的同相输入端（从原理分析也可加在其反相输入端），而取出信号必须加到第二功放的反相输入端。应该说明的是，实际应用电路中，输入信号可以同时直接加到BTL电路两功放的输入端（即第二功放输入信号不从第一功放输出端取出），只要将输入信号分别加到一个功放的同相输入端和另一个功放的反相输入端即可。（张文华）
问：新购一台东芝KT－4029型随身听，放音时音质很差，主要表现为高音不足，声音浑浊，总要把高音调到+10dB处才行，但此时噪音较大。更换磁头也不见改善。不知有无改进的办法？（天津 吴钟敏）
答：高频频响差的原因一般有：①磁头方位角不对，造成方位角损失增大；偏磁电流太大造成高频损失增大；②高频提升网络元件数值不合适造成高频变差。由于目前的随身听多为立体声，按你讲述的情况两声道高频效果均差，而每个声道电路同时存在同一故障现象的可能性不大，故建议你先查两声道涉及到的共用电路，即磁头位置和偏磁电流。（蒋秀欣）
问：三洋M—G44袖珍收放音机，放音正常，收音时调幅广播声中混有“噼啪、咔嚓”的杂声，而调频接收则只能听二、三分钟就出现上述杂声，然后播音消失。关上电源等待几分种开启，又重复上述故障。怀疑是TA7640P有故障，它能与TA7640AP互换吗？（长沙 苏子恩）

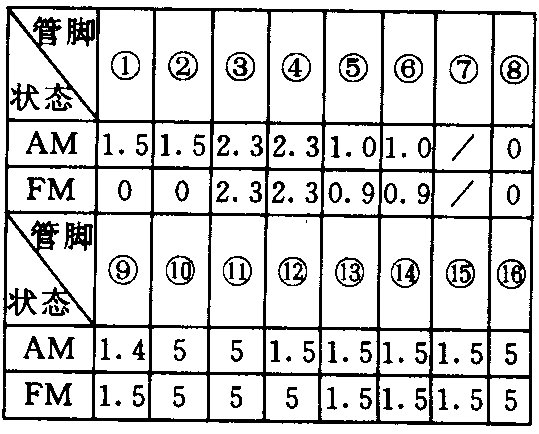

答：TA7640集成块内部的调频中放电路失效会出现上述故障。由于该放大器又通过调频调幅共用中放级放大，所以一旦它有故障存在则收音部分就无法正常工作，下表中给出了TA7640的各管脚对地电压值（V\(_{c}\)=5V），可供参考。
TA7640AP是东芝公司产品，最后字母P表示塑封形式，A则是原型号的改进型，B是A型的改进型，因此TA7640BP可代TA7640AP，TA7640AP可代TA7640P，即使这三种互换也未尝不可。
另外，当TA7640集成块所接电容（0.01μF）漏电，脚所接10.7MHz陶瓷滤波器漏电，或印刷板在该管脚处漏电时，都会使TA7640内部调频放大器的输入端存在一个不稳定干扰电压，从而使收音部分的调幅与调频放大均受干扰，尤以调频波段更甚。（张国华）
问：一台便携式收录机收、放音均无声，经查为功放集成块TBA820MT损坏，请给出该集成电路的参数？能否用TDA2822M直接代换？（贵州印江 韩强）
答：TBA820MT是西欧产双列直插八脚封装单功放电路，其最高工作电压16V，音频输出功率2W。而TDA2822M为双功放电路，两者差异较大，因此不能直接代换。你可选用国产XG820、CD820直接代换TBA820MT。（邱慧远）
