巧修收录机上的录放开关

🏠 首页 《无线电》杂志 1993年 🔗 第9期 🔗 第19页 分类:晶体管电路讲座 🔗 杨兴军 🔗

收录机使用时间长了,会出现放音轻、无声,右声道不输出或者左声道不输出等问题,若要更换录放开关,非常麻烦。

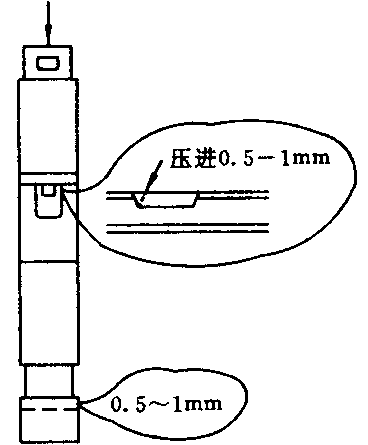

首先,按下录放开关,用小钢锉将下端上边缘三边分别锉去0.5~1mm,再用小改锥将中间的小挡板向上压进0.5~1mm,使下端锉去的那一部分进入铁壳内(如图),然后,反复压几次使之活动自如,这样,这个录放开关就修好了。(杨兴军)

图1
图1 🔍原图 (368×445)
