桑塔纳轿车音响的维修

目前我国最大轿车生产厂家——上海大众汽车有限公司生产的桑塔纳轿车所配的汽车音响设备，均采用凯歌牌4B20C汽车收放音机。笔者就多年的工作经验简单介绍一下该机的性能、常见故障及检修方法。

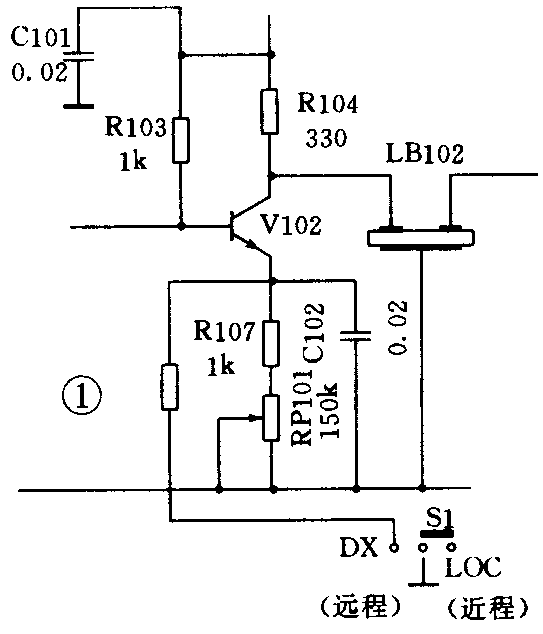

4B20C调频、调幅立体声汽车收放机，具有调频、调幅、立体声放音功能，音质优美，输出功率可达5.8W，并有高音提升电路。该机还配有调频静噪电路，能够做到无噪声调谐。另外当被接收的调频立体声信号较弱时，能由立体声状态自动转换到单声道状态。该机配有远近程开关DX／LOC，对于调频电路来讲（如图1所示），当开关S1打到近程时，则V102管发射极交流阻抗较大，交流放大倍数较小，因此在抑制强信号的同时也有效地抑制了一部分噪声信号；当S1打到远程位置时，该共发射极放大电路发射极电阻R106与R107、RP101形成并联，使V102发射极交流阻抗变小，从而交流放大倍数提高，保证在接收远距离电信号时有足够高的灵敏度。为了防止汽车在行驶中震动对调谐的影响，汽车收放机均采用电感式调谐，即在一塑料骨架上绕一定圈数的线圈，在滑块上固定若干磁芯，用调谐杆推动磁芯在固定磁筒内旋进旋出，从而改变磁通量大小，达到调谐目的。当磁芯位置全部旋入磁筒时，磁通量为最大，此时调谐的电台为频率最低端。反之，当磁芯全部旋出磁筒时，磁通量为最小，此时调谐频率为最高端。

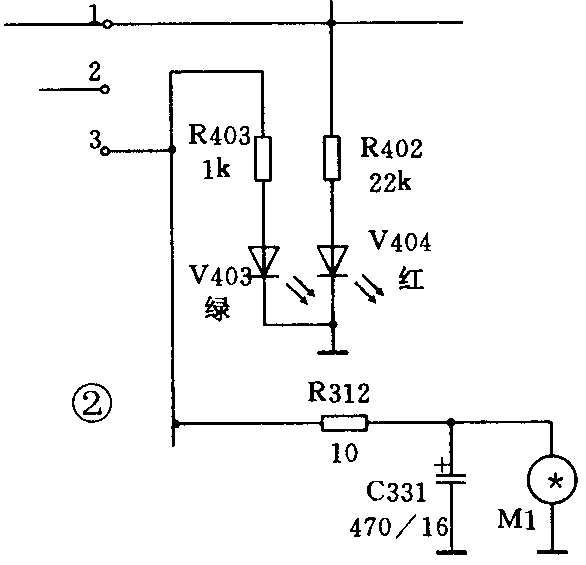

4B20C还有一个特点，当放音结束后，整机能自动转换到收音状态（如图2所示）。在放音机心上安装有一只微动开关，其作用是当机心处于放音状态时，总电源12V（触点2）接通触点3，此时绿灯亮，电机M1转动，整机开始放音。当放音磁带全部走带完毕后，机心的一张力测试杆跳起，促使微动开关触点2和触点3断开，并同时接通触点1和2。这样整机就处于收音状态，此时红灯亮，显示收音。

下面就该机常见故障及检修方法作一介绍。

故障现象一：收放音均无声音。

故障分析：如果收音或放音均无声响，且整机电流大，一般多为功放集成电路TA7240AP损坏。

故障检修：首先检查TA7240集成块各脚焊接是否良好，且铜箔之间有无短路现象存在。然后用万用表电压档测量该集成块各脚静态工作电压（参见表1），发现偏差很大，可判定为该集成块损坏。更换集成电路后，整机收放音正常。

故障现象二：收音时整机能接收AM信号，但不能收FM信号。

故障分析：能收AM信号，说明整机低频放大及总电源供给系统工作正常。不能收调频信号，则说明整个调频电路没有工作。因此，首先应从调频信号输入到功放电路查起。

故障检修：首先检查一下连接FM板与低放板的插座是否接触良好。再用万用表电压档检查集成电路LAll40⑿脚以及集成电路LA3370第①脚电源电压（应为11.2V左右），如正常，再检查连接LAll40第⑧脚与LA3370第②脚的导线（中心剥头）是否与线圈外壳接触，而造成调频信号短路。如无，再检查V102管子三极电压（e极为0.5V，b极为4.2V，c极为7.6V）是否正常。如发现电压不正常，而管子经测试证明未损坏，则应检查稳压二极管V101，该管稳压电压应为8.2V，为调频板提供工作电压。实际检修中，发现电压不对，进一步测量该管，发现已击穿，从而调谐器不工作，故没有调频信号送出。更换该稳压管后问题即刻解决。

故障现象三：放音时一路有信号、一路无信号或两路声音全无。

故障分析：该电路放音磁头输出信号首先经过LA3161双通道前置放大电路，然后通过音量、音调及平衡控制电路将信号传送到功放电路TA7240进一步放大。这里需要注意的是，低频板（AF）和调频板（FM）用接插件连接。在接收AM和FM信号时，该接插件作为收音信号输入功放TA7240的连接线，放音时则起阻抗匹配作用。

故障检查：首先检查磁头线是否脱落，再用剪子钳轻轻触及磁头线焊接点，听是否有“嚓嚓”声，如无声再检查集成电路LA3161和TA7240各管脚焊接是否牢固，有无假焊、漏焊现象。特别是TA7240AP⑤脚、②脚是否假焊，其次再测量集成电路静态工作点是否正常（参见表1、表2）。如无问题，再检查平衡电位器是否短路，音量电位器是否良好。若以上均无问题，最后检查连接AM板与FM板的连接线。该线为三线接插件，故时间久了易造成松动引起接触不良。实际检修中，用万用表欧姆档测试发现，电容C310和C311正极与FM板V105、V104不通，从而判定为接插件松动断开，调换接插件后，即听到正常放音。

故障现象四：放音时间长了或者机器震动一段时间后，放音高频衰落。

故障分析：该机虽然只具有单放功能而不具有录音功能，但选用的磁头则是频响较宽的录放音磁头，磁头频响宽度为10kHz～12kHz，而整机放音频响带宽性能指标为6.3kHz。因而就磁头本身来讲是有足够的余量来保证整机高音频响。

故障检查：如果不是因磁头磨损、磁头不清洁而造成高频跌落，就可以判定故障原因是方位角偏离原来定位。方位角偏离的主要原因是方位角螺钉松动，因此必须对方位角重新调整。现介绍两种方位角调试方法：

调试方法一：用方位角调试带调试。

将8kHz方位角调试带放入整机，调平衡电位器使输出保持平衡，调音量电位器使输出为额定输出功率（该机额定输出功率为2W，负载阻抗为4Ω，对应电压为2.8V），用十字螺刀调方位角螺钉，使输出幅度最大且保持一致，完毕退出8kHz带放入6.3kHz频响带测试，看125Hz和6.3kHz两端输出电平差是否在8dB范围内，如是则退出频响带，用紧固胶固定方位角螺钉。

调试方法二：用三点频响带调方位角。

我们所使用的频响带为125Hz、1kHz、6.3kHz三点频响测试带。整机放入频响带后，调平衡电位器使输出幅度保持一致，调音量电位器使1kHz输出为odB，看125Hz和6.3kHz两端跌落是否在一5dB和+3dB范围内，然后用紧固胶固定方位角螺钉。

故障现象五：立体声指示灯不亮或接收不到调频立体声节目。

故障分析：如果排除接收机处于调频立体声信号弱电场位置和立体声指示灯损坏等因素，则造成立体声指示灯不亮或接收不到调频立体声节目的主要原因是导频信号偏调或立体声分离度失调。

故障检修：首先测试集成电路LA3370各静态工作电压是否正常（参见表3），然后调导频信号。在该集成电路⒀脚电阻R130悬空端接上频率计，调可变电阻RP105，使频率计读数为19kHz±50Hz。之后输入98MHz调频立体声信号，输入信号为65dB，整机调谐置98MHz。调音量电位器使输出为额定输出功率，保持平衡电位器两种输出平衡，然后调分离度可变电阻RP104，使整机输出二路分离度均大于20dB，这样就可保证立体声指示灯亮并正确收听到调频立体声节目。（王中平）
