双向触发二极管亦称二端交流器件（DIAC），与双向晶闸管同时问世。由于它结构简单、价格低廉，所以常用来触发双向晶闸管，还可构成过压保护等电路。

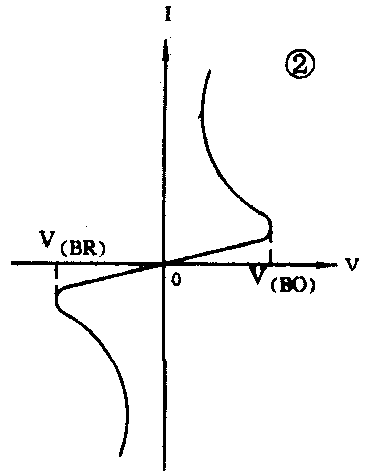

双向触发二极管的构造、符号及等效电路如图1所示。它属于三层构造、具有对称性的二端半导体器件，可等效于基极开路、发射极与集电极对称的NPN晶体管。其正、反向伏安特性完全对称，见图2。当器件两端的电压V小于正向转折电压V\(_{（BO）}\)时，呈高阻态，当V＞V（BO）时进入负阻区。同样，当V超过反向转折电压V\(_{（BR）}\)时，管子也能进入负阻区。转折电压的对称性用ΔV（B）表示，ΔV\(_{（B）}\)=V（BO）-V\(_{（BR）}\)。一般要求ΔV（B）＜2V。双向触发二极管的耐压值（V\(_{（BO）}\)大致分3个等级：20～60V，100～150V，200～250V。
下面介绍用兆欧表和万用表检查双向触发二极管的方法。
（1）将万用表拨于R×1k（或R×10k档），因为DIAC的V\(_{（BO）}\)值均在20V以上，所以测量正、反向电阻都应是无穷大。

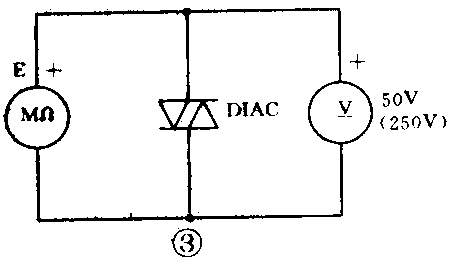

（2）按图3所示接好电路。由兆欧表提供击穿电压，并用直流电压档测量DIAC的正向转折电压V\(_{（BO）}\)。然后调换DIAC的电极，测出反向转折电压V（BR）。最后检查转折电压的对称性。
实例：选择ZC25－3型兆欧表，将500型万用表拨至50V-档，被测触发二极管为DB3型，其外形与检波二极管相似，管壳呈天蓝色。主要参数是：V\(_{（BO）}\)=35V（典型值），峰值脉冲电流IPK=5mA。首先用R×1k档测量正、反向电阻均为无穷大，然后按图3所示分两次测得：V\(_{（BO）}\)=28.5V，V（BR）=28.0V(绝对值）。由此计算出ΔV\(_{（B）}\)=28.5-28.0=0.5V<2V。说明该管子的正、反向转折电压较典型值稍低些，但转折电压的对称性很好。
需要指出，因双向触发二极管具有对称性，故可从两次测量值中任选一个定义为V\(_{（BO）}\)。现取数值较大的作为V（BO），数值较小的作V\(_{（BR）}\)，可使ΔV（B）为正值。

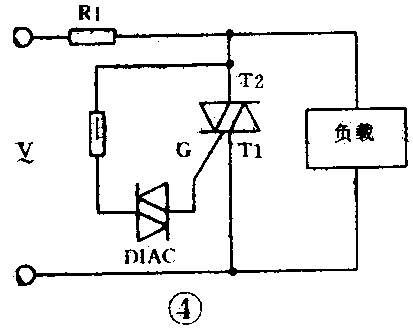

双向触发二极管的用途很广，除用以触发双向晶闸管之外，还可组成过压保护电路、定时器、移相电路等。图4是由双向触发二极管与双向晶闸管组成的过压保护电路。当瞬态电压超过DIAC的转折电压时，DIAC导通并触发双向晶闸管也导通，使后面的负载免受过压损害。

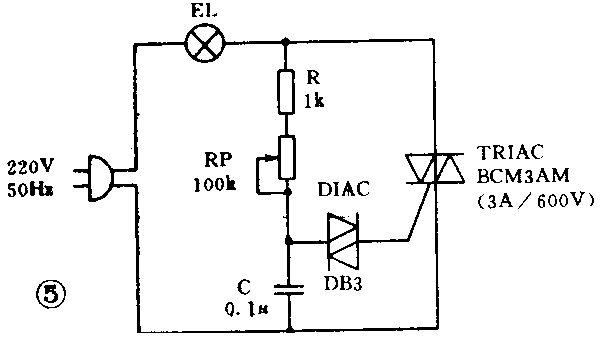

由双向触发二极管构成的台灯调光电路如图5所示。EL代表白炽灯。双向触发二极管与双向晶闸管的门极相连。通过调节电位器RP，可以改变双向晶闸管的导通角，进而改变通过灯泡的平均电流值，实现连续调光。双向触发二极管的型号为DB\(_{3}\)，双向晶闸管选BCM3AM型（日本三菱产品）。该电路还能够调节500W以下的电熨斗及电热褥的温度，使用时，双向晶闸管需配散热器。 (李学芝 沙占友)
