本机为普及到80米波段直放式测向机，它具有电路简单、成本低、便于安装调试、运动性能好等特点，非常适合中、小学生开展短距离测向活动时装配使用。
工作原理

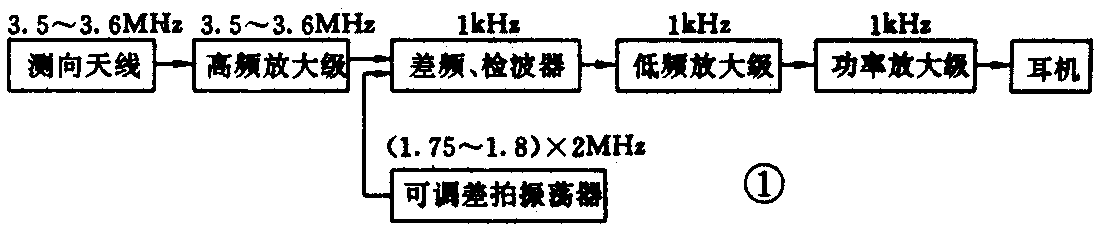

PJ-80型测向机的电路方框图如图1所示，从方框图可见，这种测向机没有本振级和中放级，在电路程式上和信号处理上与以前的测向机都有一定区别。
测向天线接收到3.5～3.6MHz的等幅电报信号后，送至高频放大级进行放大。放大后的信号与可调差拍振荡器产生的1.75～1.8MHz振荡信号的二次谐波一起加到差频、检波级。调整差拍振荡器的频率，可使其产生比接收信号高或低1kHz的信号。此信号与高放输出信号进行差频、检波后，得到1kHz的低频信号。然后再送至低频放大级和功率放大级加以放大，最后送至耳机，我们即可收听到电报信号了。

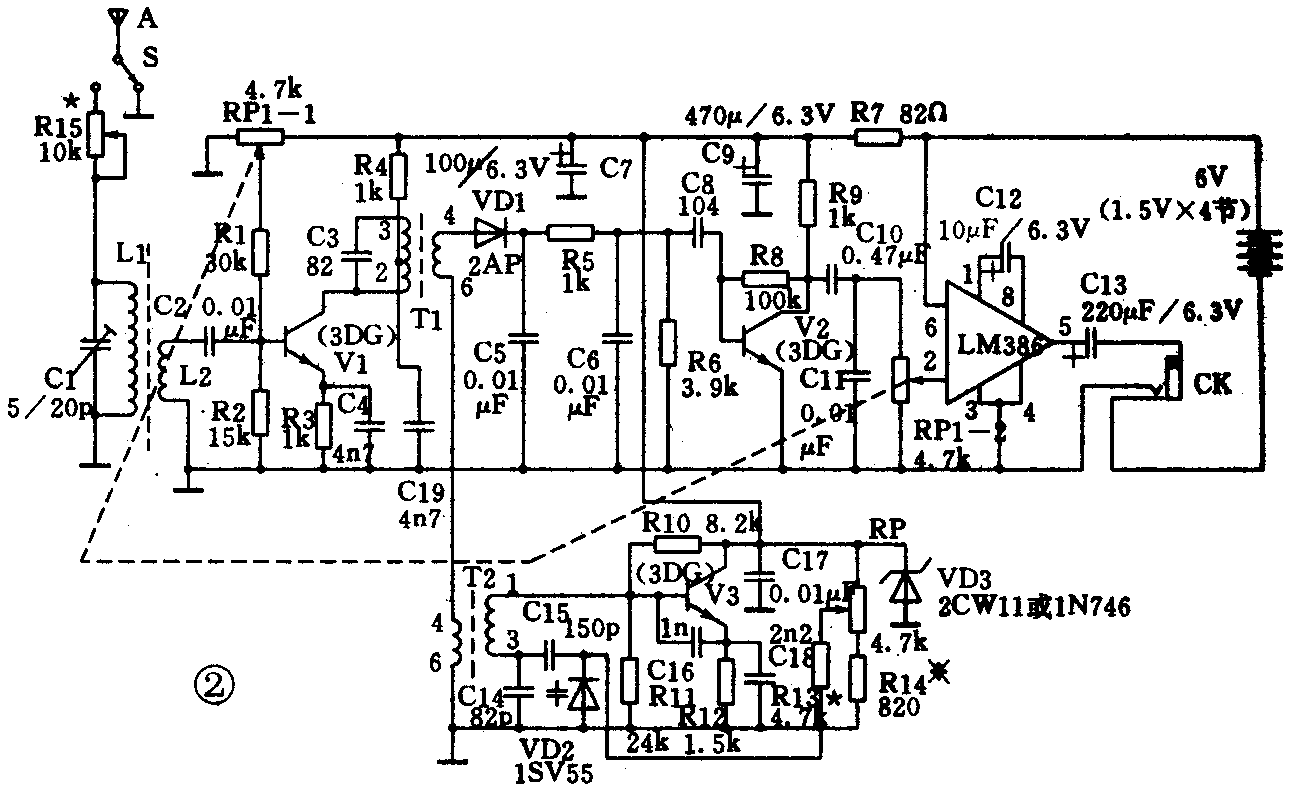

可见，在信号处理上，本机并不像超外差式测向机那样，设有两个振荡器，而只用了一个振荡器就直接差出了低频信号，即同时起到了选台和差拍作用，省略了中频转换和处理，大大地简化了电路。电路原理见图2。
测向天线部分由直立天线A、单双向转换开关S、单向调相电阻R15、磁性天线L1、L2及调谐电容C1等组成。L1与C1并联，调整C1使天线回路谐振于3.53MHz。
高频放大级由晶体管V1、偏置电阻R1～R4，耦合电容C2、谐振电容C3、旁路电容C4及高放线圈T1等组成。T1的初级线圈与C3并联，调整T1磁芯谐振于3.57MHz。这样即可与天线回路的谐振频率3.53MHz进行参差调谐，使整个高频放大曲线在3.5～3.6MHz的接收频率范围内较平缓，即高放增益较均匀。为使测向机在近台区强信号时，高放级不出现阻塞现象，仍能维护正常的放大，并保持良好的方向性，我们采用控制高放级工作点（调节RP1—1）来控制高放增益。此办法不仅可省略衰减开关，无需选用具有AGC特性的高频三极管，而且可获得非常宽的增益控制范围。不过，改变工作点会造成一定的失真，但由于我们接收的是电报信号，在听觉上不会有太大的影响。
可调差拍振荡器由晶体管V3、差拍振荡线圈T2、变容二极管VD2、回路电容C14、C15、C16、C18及直流偏置电阻R10～R14、RP2等组成，这是一个典型的串联型电容三点式振荡电路。
本机采用电调谐方式，即通过改变加在变容二极管VD2上的偏置电压来改变VD2两端的电容量，达到改变振荡频率的目的。RP2、R13、R14组成变容二极管VD2的偏置电路，调节RP2即可改变振荡频率。为得到较宽的频率变化范围，可选用电容量变化大的变容二极管，也可改变R13、R14的阻值。
为提高电路的频率稳定性，采取了两点措施：一是选择温度系数较小的云母电容作回路谐振电容C14、C15；二是设稳压管VD3来稳定振荡器的工作电压。
差频、检波器由检波管VD1、π型滤波电路C5、R5、C6及检波负载R6组成。π型滤波电路是为了滤除检波后的高频成分，使在R6上获得低频电压。
低频放大级由V2、R8、R9、C8、C10等组成，其中R8、R9为电压负反馈偏置电路，C8、C10均为耦合电容。放大后的信号经C10耦合至集成电路LM386进行功率放大。C12为反馈电容，当C12=10μF时，LM386的电压增益可达200倍。电位器RP1－2与高放级RP1—1同轴控制，调节RP1—2 可控制低放的增益。C13为输出耦合电容。
CK为耳机插座兼电源开关。
装配时应注意

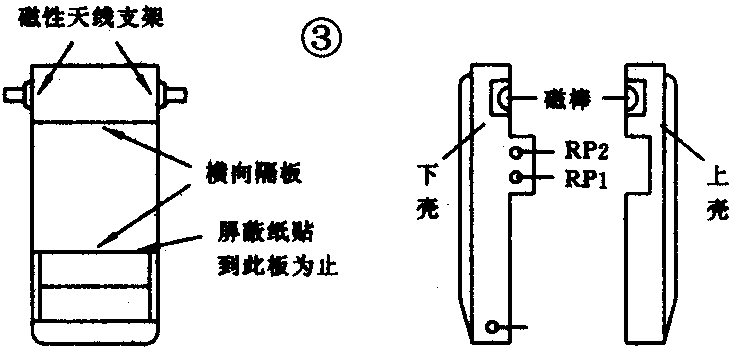

1. 外壳采用ABS工程塑料，以保证良好的外观、运动特性及防水性，但需加内屏蔽以保证良好的方向性。屏蔽采用镀铝薄膜不干胶纸制作。外壳分上、下壳两部分，见图3。先按屏蔽纸图样剪好屏蔽纸并折叠成盒状（图样中的虚线为折叠线；实线为裁剪线）。然后，分别放入上、下壳中，并沿内屏蔽边缘撕下不干胶的衬纸，使屏蔽纸与外壳粘牢。注意上、下壳合拢时，磁性天线支架以上部分的屏蔽应留有1mm的间隙，否则，测向机不能正常收测信号。
2．直立天线的固定：屏蔽纸粘贴好后，将直立天线从下壳上端的天线孔中插入，并将套件中L型支架稍长的一端旋入直立天线固定孔中；另一端垂直向上，待与印制板上相应的孔对应固定。固定时，需加焊片，并把R15一端焊接在焊片上。
注意：直立天线不可与屏蔽纸短路。
电路调试
一、直流工作点的检测
V1 I\(_{C1}\)=0.5～1mA（RP置增益最大端，调R1）；
V2 I\(_{C2}\)=0.5～1mA（调R8）；
V3 I\(_{C3}\)=0.5～0.8mA（调R10）。
注：PJ－80机的电路参数适应范围较宽，工作点一般不需调整。
二、各部分电路调整
1．可调差拍振荡器的调整
当有仪器时，可用频率计测T2④端。将RP2旋至中间位置，调T2磁芯，使振荡频率约为1.78MHz，调节RP2，其频率变化范围在1.69～1.81MHz。如变化范围不够，可减小R13的阻值。
当没有仪器时，可收听80m波段测向信号源（以下简称信号源）3.55MHz的信号。将RP2旋至阻值中间位置，调T2磁芯，使能收听到信号并使音调悦耳（此时音频频率约为1kHz）。然后调节RP2，分别试听3.50、3.60MHz信号，若收听不到，说明频率调节范围不够，应减小R13阻值，再反复试听。
2．磁性天线的调整
有仪器时，用BT－3扫频仪观察L2波形，调节C1，使L1、L2谐振于3.53MHz频率上。
无仪器时，可收听信号源发出的3.53MHz信号，调节C1，使耳机音量最大。
3．高放级的调整
有仪器时，从C2输入端注入XFG－7高频信号发生器输出的3.57MHz、2mV等幅信号，将T2的④、⑥端短接，用示波器观察T1的④端。调节T1磁芯，使④端输出幅度最大（一般可达100～150mV）。
无仪器时，可收听信号源发出的3.57MHz信号，调节T1磁芯，使耳机音量最大。
4.方向性的调试
选择一无电力线等影响的良好环境进行。信号源天线应尽可能垂直架设。
先试听磁性天线的“双向”性，要求其分辨距离在0.5m以内。
再试听加入直立天线后“单向”性（按下单双向转换开关，拉出直立天线）。在距信号源10～30米处，调节拉杆天线长度及调整R15阻值，使之能分辨出“单向”。其分辨距离一般应不大于3米。（无线电测向指导小组）
