目前市售的交流电子稳压器（单相），都存在着一个自身难以克服的弱点，即当输入电压大于设定调压点a状或小于设定调压点b伏较多时，稳压效果明显下降。其根本原因在于：当输入电压大于a伏或小于b伏时，调压电路工作，输出绕组减少Δn\(_{1}\)匝或增加Δn2匝（a，b，Δn\(_{1}\)、Δn2均由具体电路给出且为定值），使输出稳压。但当输入电压大于a伏或小于b伏较多时，输出绕组匝数不再变化，故稳压效果明显下降。为此，本人设计了一种交流电子稳压电路，克服了市售稳压器的不足。

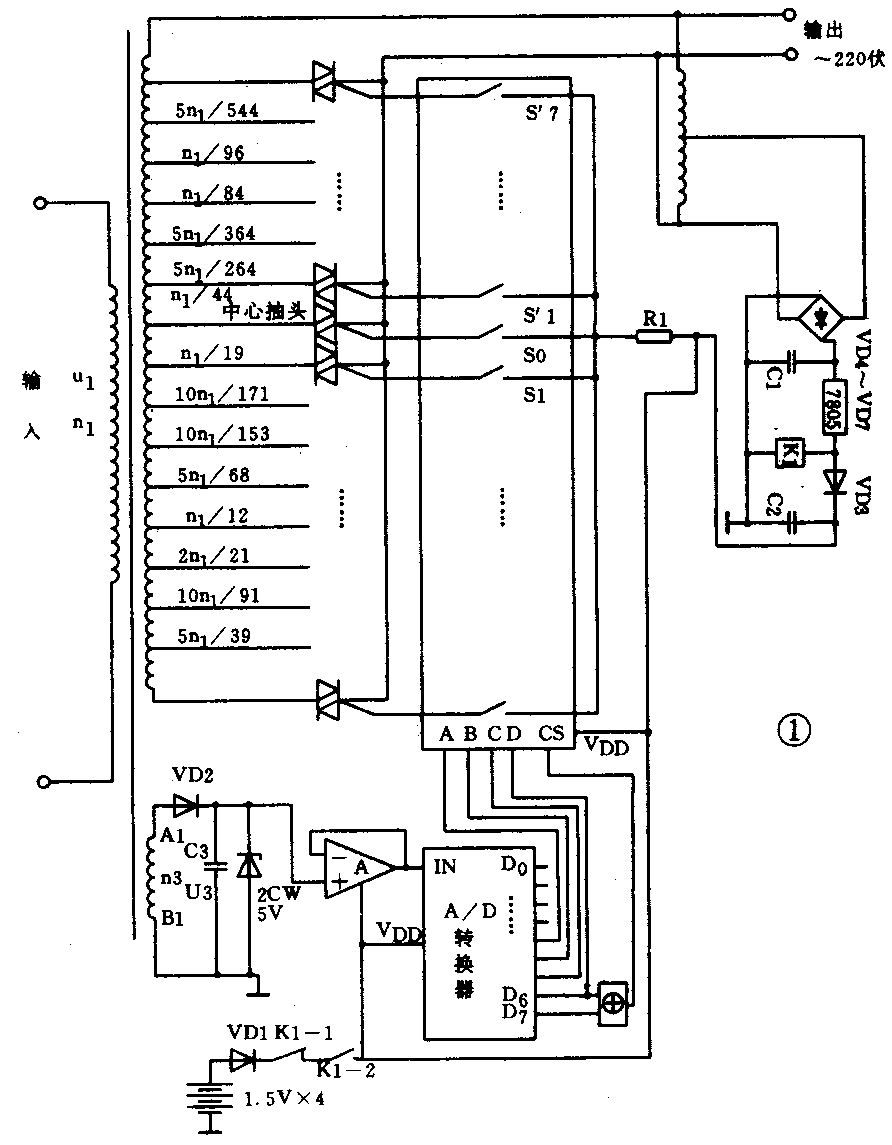

电路如图1所示。
基本工作原理：次级绕组A1、B1采样输入电压，经二极管VD2，电容C3整流滤波后送A／D转换器。该A／D转换器是量程为0～＋5伏的8位A／D集成片。利用A／D片的高五位输出控制4～16电子开关（16选1电子开关）的某一开关接通或断开，再由+5伏电源驱动相应的晶闸管导通，使输出绕组匝数随输入电压的变化而变化，从而达到输出稳压的目的。
因为电容器C3两端电压是次级绕组A1、B1的峰值电压，且当考虑二极管的正向压降ΔU\(_{D}\)时，有：
\(\sqrt{2}\)n\(_{3}\), 或n3n\(_{1}\)=U3+ΔU\(_{D}\);2U1,
U\(_{1}\)=n1\(\sqrt{2}\)n\(_{3}\)(U3+ΔU\(_{D}\))
可求得 ΔU\(_{1}\)=n1\(\sqrt{2}\)n\(_{3}\)·ΔU3
根据设计，当U\(_{1}\)=220伏时，U3=2.5伏，取ΔU\(_{D}\)=0.6伏，则
\(\sqrt{2}\)
ΔU\(_{1}\)=1\(\sqrt{2}\)×2202;2.5+0.6×ΔU3
又因为A／D转换器只有高五位输出有效，故每当其输入电压变化\(\frac{5×2}{^{3}}\)256伏时，电子开关才发生切换。
所以，每当输入电压U1变化时，电子开关发生切换，输出被稳压。
ΔU\(_{1}\)=1\(\sqrt{2}\)×2202;2.5+0.6×\(\frac{5×2}{^{3}}\)256≈11.0伏

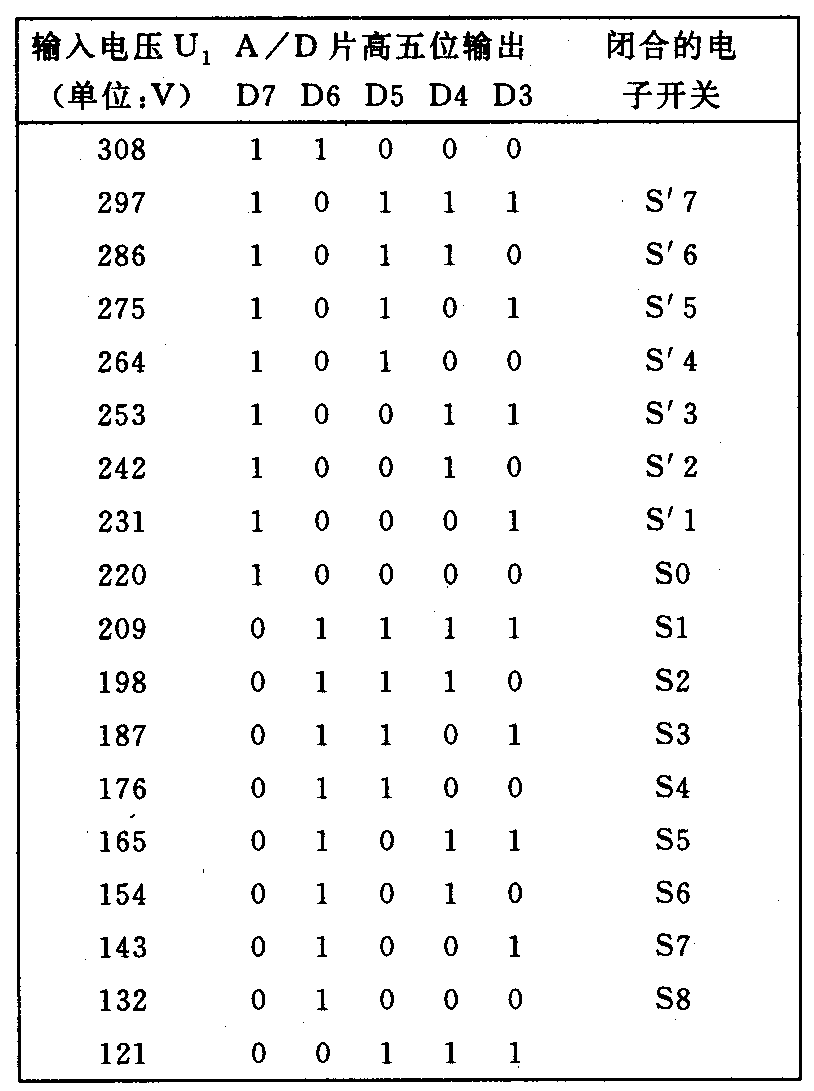

变压器的输入电压U1、A／D片高5位输出同电子开关中某一开关闭合的对应关系如附表所示。

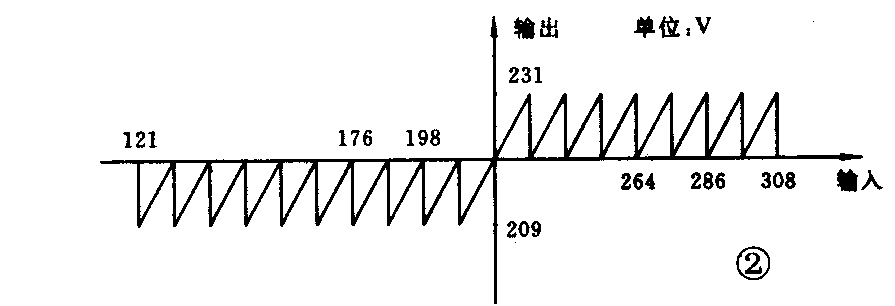

由附表可知：A／D的D7、D6两位输出应经异或门。开关的控制信号，由电子开关内部电路对其进行译码，决定某一开关的闭合或断开。当按此种关系连接时，变压器的输入电压同输出电压的对应关系如图2所示。此时电路稳压范围为121～308伏，当输入电压超出此范围时，电路无输出。
本电路只使用了一片16选1电子开关集成电路。当使用多片该集成块且使用A／D片八位输出的更多位时（从高位算起），将扩大稳压范围，同时可提高输出稳压精度。但使用本电路已能满足需要，故无采用多片该集成电路的必要。
次级绕组每相邻两抽头间线圈匝数的计算：
1．当输入U1大于220伏时，输入电压变化了（U\(_{1}\)－220）伏。设电子开关发生切换时，输出绕组减少了Δn1匝，则\(\frac{U}{_{1}}\)n1=U＇;Δn\(_{1}\),ΔU1n\(_{1}\)=ΔU＇;Δn1
由此得： U＇=\(\frac{Δn}{_{1}}\)n1· U\(_{1}\)ΔU＇=Δn1;n\(_{1}\)·ΔU1
ΔU\(_{1}\)=U1－220
欲使输出稳压，应有：
U\(_{1}\)－220 - U＇-ΔU＇=U＇+ΔU＇
所以Δn1=\(\frac{n}{_{1}}\)2×U1-220;2U\(_{1}\)-220
2.当输入U1＜220伏，电子开关发生切换时设输出绕组增加Δn\(_{2}\)匝，应有
根据以上两公式，利用递推关系就可以计算出每相邻两抽头间线圈匝数。在本电路中，每相邻抽头间匝数如图1中所示。
本电路的特点：1．本电路的调压部分设置了死区。既防止了电子开关频繁切换，又达到了较好的稳压效果；2．本电路没有设置过压保护电路，却有过压保护功能。因为当U1大于308伏时，U3大于3.7伏，电子开关没被选通，故电路无输出，起到了过压保护作用。
元器件选择：SCR（1～16）可选用1A、600V的双向可控硅。当然可根据需要选用其它类型的。2CW稳压5伏，VD1选用正向压降为0.5～0.7伏的整流管，绕组所用漆包线可根据所需功率的大小选用。其它元件无特殊要求。（刘庆赟 刘奔）
