这是一个用五只发光二极管作显示的测光表。在这个电路中用光电池作感光元件，经过三极管的放大，去驱动电平指示器。光线越强，发光二极管亮的就越多。在摄影时，我们可以用它来检测光线的强弱，以便适当调整相机的光圈和速度。平时我们也可用它来检查室内的光线是否符合我们学习的需要，这对保护视力是很有帮助的。
图1是测光表的电原理图，其中图的右半部分（即微调电阻R1的右边）是由五只发光二极管及五只晶体三极管等组成的电平指示器。电平指示器是利用信号电压的幅度来逐个点亮发光二极管而获得指示的。信号电压越高，点亮的发光二极管就越多。当A、B两端在没有信号输入时，晶体管VT1～VT5的基极无正向电压，它们全都截止，发光二极管不亮。当有信号电压加到A、B之间时，晶体管VT1～VT5基极获得正向电压，但由于信号的大小不同和VD1～VD4每个二极管的降压作用（硅材料二极管的压降为0.6V左右），会使VT1～VT5各基极所获的正向电压逐一递减，晶体三极管有的工作在饱和导通区；有的工作在放大区；有的工作在截止区。因此发光二极管有的亮，有的暗些，有的不亮，便将信号电平的强弱指示出来。图中R2～R6为基极限流电阻，保证晶体三极管正常工作。
图1的左半部分是一只光电池和一只晶体三极管VT6。当光电池没有受到光照时，它的两端不会产生电压，这时晶体三极管VT6的基极得不到正向偏置，所以VT6处于截止状态。电平指示器得不到信号输入，发光二极管均不亮。当较强的光线照射到光电池上，光电池产生的电压使VT6导通，而VT6的导通程度是与光的强度成正比的。光线越强，电平指示器得到的输入电平越高，发光二极管亮的就越多。
电路中的VT1～VT5可用3DG6或9014筹NPN型硅材料三极管，β值大于20即可。VD1～VD4为2CP系列或1N4148硅材料二极管，发光二极管可用任何型号的管子。VT6为PNP型锗管，型号为3AX31，穿透电流不可太大。

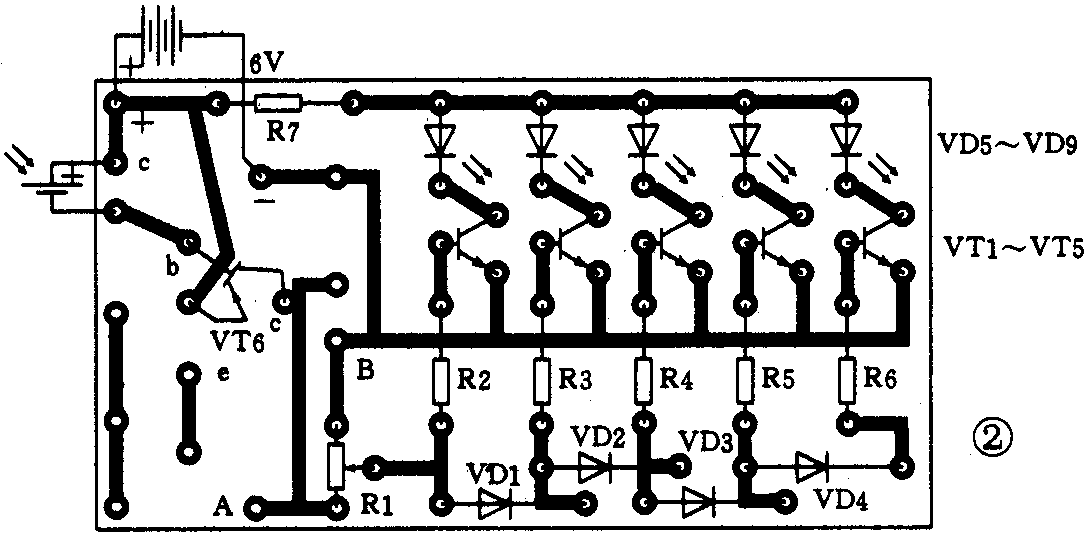

图2是印刷电路板图，它的左边有一些预留的空位，在这个电路中我们不用。
安装时，先不要焊VT6与光电池。先将电平指示器部分焊好，接上电源测试一下。可将微调电阻R1的A端用导线连到电源正极，然后调整微调电阻R1使发光二极管一个接一个地亮起来。电路正常工作后再焊上VT6与光电池，根据需要调整微调电阻，使这个测光表适应一定的光强范围。
由于电路板上预留了一些空位，所以只要稍加增减，这个电路板还可作三极管放大倍数测试仪电路、电池测量器等电路。这里就不一一介绍了。（余洪绪 周海）
