彩电“三无”故障检修一例
（ 齐齐哈尔医学院仪修室 刘少佰）康艺牌KTN5145型20英寸遥控彩电出现“三无”故障，不烧保险丝。

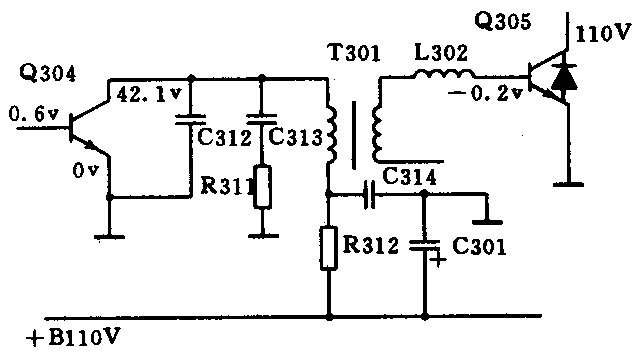

分析与检修：通电后，电源指示灯亮，用遥控器开、关多次，可听到继电器RL501吸合与切断声，但出现“三无”。拆开机壳检查电源部分，两个保险丝均正常，测电源直流输出A、C插座各点电压，均正常。由此判断故障出在行扫描电路（参见上图）与电源部分无关。
测Q305行输出管C极电压为110V，正常；b极无-0.2V电压，说明故障出在行输出级之前。测行推动管Q304b极为0.6V，正常；C极为2V，比正常值42.1V差很多，于是确定故障在行推动级，断电用万用表欧姆档测R312（2.4kΩ／3W，行推动级电源降压电阻），阻值为无穷大，拆下后发现表面已发黄，再次测量阻值仍无变化，断定此电阻烧断，换一同阻值同功率电阻，开机，一切正常。
场输出耦合电容击穿引起无光栅
（保定商场家电维修部 蒋秀欣 闫东坡 高国君） 熊猫3608A型彩电有伴音，无光栅。测显像管加速极、阴极电压均为0V，判断行扫描电路未正常工作。通过测行输出管、行激励管集电极、基极电压知道D7698的未输出正常的行扫描脉冲。经检查无行扫描脉冲的原因是D7698的电压为1.5V所致。用电压法和断开法检查自动亮度控制电路、场扫描电路和过压保护电路，结果是C513击穿，造成LA7830的②脚电压通过R521、R509注入D7698的强迫行扫描电路停振。更换C513，试机，光栅恢复正常。
电视机行扭特殊故障检修一例
（吉林梨树县光明家电服务部 张富源）华申D35－2U黑白电视机，行场能够同步，但图像时常左移，同时图像呈波浪状扭曲、抖动。故障较轻时，图像也经常水平扭动。故障与画面内容有关，多变的画面故障较重。
经逐步的分析查证，断定故障在同步分离及扫描电路。该机有关电路采用的是一块集成电路TA7609P。用万用表测该集成电路有关引脚电位，发现电位在1.5～2.2V间漂浮不定（正常应为1.2V）。将该脚悬空后再测，电位为3.2～3.7V。此脚为场同步信号输出端，而行同步与AFC电路间采用的是内部耦合。于是怀疑集成电路内部同步分离级工作不良，但更换集成电路后故障依旧。
于是重新重点测量复合信号输入端脚电位，电位为0.15～－0.1V。该脚信号是经过由3V1和3V2组成的一级放大器，从通道电路送来的信号加以放大后引入该脚的，所以怀疑故障就在这级放大器上。
经查，3V1、3V2均正常，当查到3C1（20pF）时，发现已经漏电，将其换新后，故障有所减轻，但未能彻底消除。继续查找发现3R4阻值已由470Ω增大到了10kΩ，更换后，故障彻底排除。此时再测电位，已恢复为1.2V的稳定值，脚变为0V～－0.25V。
由于3C1漏电，产生一个不定的直流电阻值，它与3V1发射极电阻并联后直接影响了3V1的直流工作点；而3R4的增值，又使得进入脚的信号电压幅度有较大的衰减，从而导致集成电路中的同步分离电路因输入信号不足而不能正常工作。在此例中，因有两个元件同时出了问题，并且是常容易被忽略的两个元件，从而给检修带来了一定的困难。
不定型调制干扰故障的检修

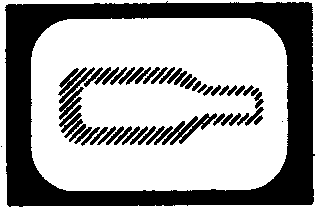

（甘肃西和县南关电修部 张志忠）“春风14C－2型”彩电声光图均有，但在光栅或画面上出现如图所示上下跳动的黑色“瓶状”干扰圈并伴有与跳动同步的“突……”声。
检修：据现象分析，此干扰是电源纹波太高而调制行场振荡所致。通电检查开关变压器①～脚电压为310V稳定不变，⑥脚电压为110V，但万用表指针大抖动，怀疑滤波电容有损。用好的470μF／160V更换C918，故障依旧。后焊下C907，发现该电容（220μF／400V）底部腐烂且内部掉出黑灰粉，更换同规格电容后故障排除。
小结：滤波电容腐烂多在底部，不易发现，测各电压也近似正常，但供给整个电路的电源均有很强的交流纹波存在，最容易引起“寄生振荡”，维修时应注意。
