照相机的卷片电路及检修

现代照相机的基本功能是：自动曝光AE；内藏闪光灯；自动对焦AF及自动卷片AW。前两种功能电路，笔者曾在本刊作过介绍，本文将介绍自动卷片电路及检修。

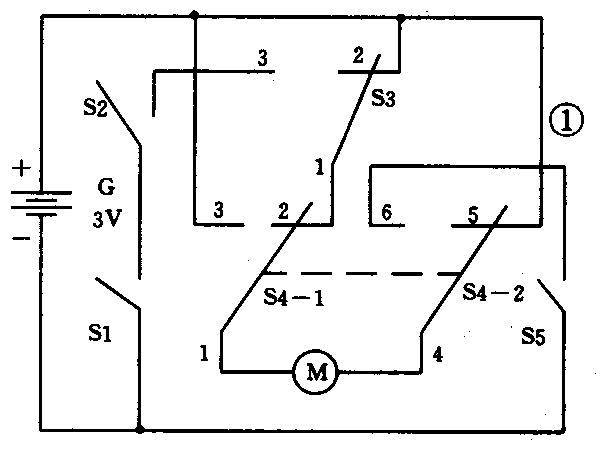

图1是一个简单的自动卷片AW电路，其中，S1为镜头盖控制的总电源开关；S2为曝光控制的卷片开关，每次曝光之后，S2接通，曝光时，S2则断开；S3为八牙轮控制的开关，卷片过程中，S3的触点1和触点3接通，卷好一张之后，八牙轮使S3动作，触点1和触点2接通，电机断电并且被短接而迅速停转；S4为卷片／倒片状态开关，卷片时，S4的触点1和2、触点4和5分别接通，电机正转，倒片时，S4触点1和3、触点4和6分别接通，使电机反转。S5为压片开关，倒片结束时，S5断开，电机停转。

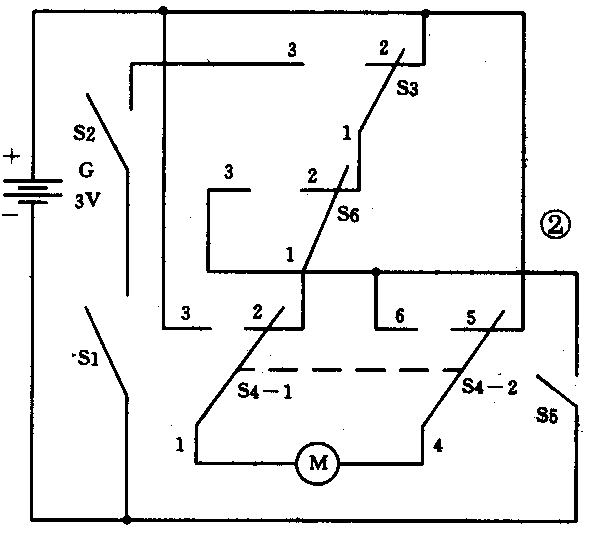

图2是一个具有自动装片功能的自动卷片AW电路。与图1电路相比，仅多了一个由计数轮控制的开关S6。计数轮归零之后，S6的触点1和触点3接通，装好胶卷并合上后盖，则压片开关S5接通，电机迅速正转，直至计数轮出现数字“1”时，S6转为触点1和触点2接通并一直保持到整卷胶卷拍摄完毕。

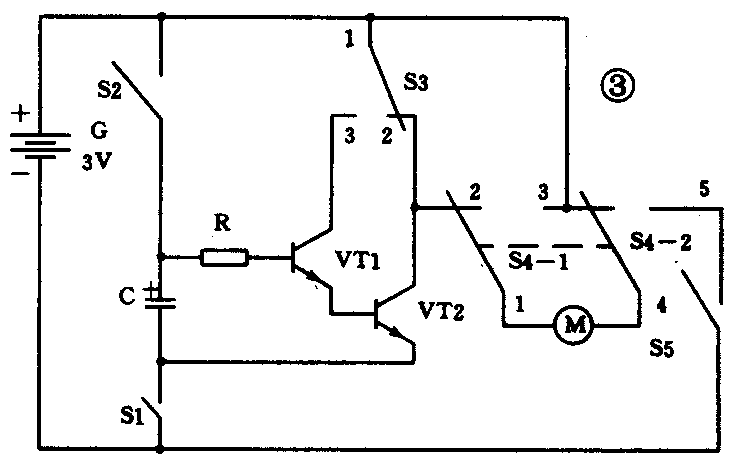

图3是放电保护式自动卷片AW电路。总电源开关S1接通之后，随着快门控制开关S2的接通，电容C充电至电源电压。曝光完毕后，开关S2断开，而八牙轮开关S3在机构的作用下由触点1和2接通转为触点1和3接通，VT1在电容C储存电能的作用下导通，使VT2也导通，电机正转。如果出现卡片等卷片故障时，由于电容C维持VT1导通的时间有限，使得电机很快停转，避免了电机长时间通电使故障进一步扩大。

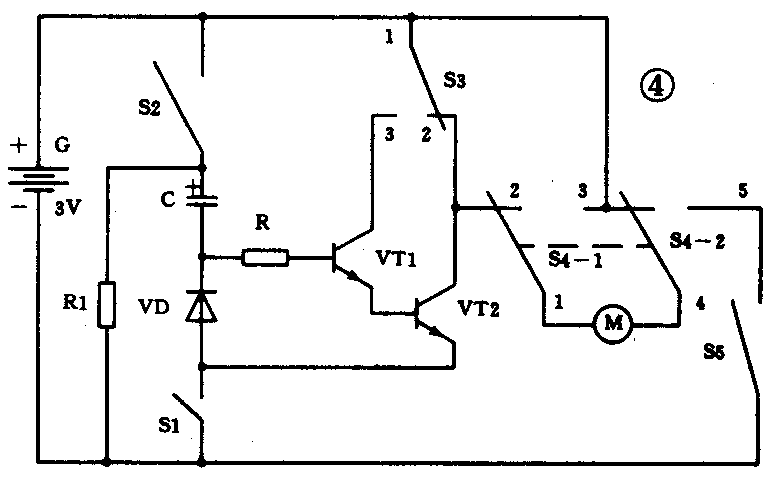

图4是一个充电保护式自动卷片AW电路，作用与图3所示电路相同。不过，S2的动作正好相反，图4电路中的S2是在曝光之后断开，而图5电路中的S2则是在曝光之后接通，曝光过程中是断开的。二极管VD是为电容C放电用的。

图5是一个应用于无上弦机构快门系统的自动卷片AW电路。由于无上弦机构快门系统与卷片系统没有任何机构上的相互制约，完全由电路进行时序控制，所以，图5电路比较复杂一些。其中，S6是计数轮控制的自动装片开关，S2是由照相机后盖控制的开关，合上后盖时S2接通，打开后盖时S2断开，S2和S6一起完成自动装片过程之后，S6断开。

打开照相机的镜头盖，电源开关S1－1首先接通，由于快门叶片在不动作时不遮挡在VD1和VD2之间，即光敏管VD2接收到发光二极管VD1发出的红外光，此时VT1虽然可以瞬间导通，但由于S1—2尚未接通，故VT2并不导通。随着电容C的迅速充电并进入稳定状态，镜头盖才完全打开，使开关S1-2接通。

快门曝光时，快门叶片遮挡在VD1和VD2之间，VD2截止，电容C迅速通过电阻R2和R3放电，为卷片作好准备。曝光完毕后，快门叶片退出VD1和VD2之间，光敏管VD2受光导通，使VT1、VT2导通。电机启动之后使八牙轮开关S3由触点1和2接通转为触点1和3接通，卷好一张之后，S3又转为触点1和2接通，电机停转。

S7是保护用的力矩开关，正常时是接通，出现故障时迅速断开。

在卷片电路中，常见故障是电机不转，造成快门无法卷片上弦，整个照相机也不能工作。一般除了有关的开关接触不良外，多数是由连接导线断开造成的。从结构部分分析，卷片系统的故障，主要是由于传动齿轮损坏，造成卷片打滑。对一架卷片有故障的照相机，首先应该检查传动齿轮。对于有卷片保护的电路，如果保护部分出了故障，则整个系统也将无法工作。

如果电机能够工作，但在卷片过程中存在卷片无力等现象，产生的主要原因有：①电池电压太低；②卷片电路和内藏闪光灯电路同时工作，造成电源不足。一般情况下，应该是先卷片后充电，③胶卷太紧，造成负载力矩增大，国产胶卷比较多见，严重时还会引起传动齿轮损坏。

如果卷片正常，而倒片时电机不转，主要原因是由“卷片／倒片”状态开关不到位造成的。如果整卷胶卷已全部收回暗盒中而电机仍在转动，则属于压片开关常接通，造成倒片到头时不能自动停转。（张志刚）
